本节框架
4.1.1 设备基础种类及验收 ★★★
4.1.2 机械设备安装程序及安装方法 ★★★
4.1 机械设备安装技术
4.1.3 机械设备安装要求与精度控制 ★★★
4.1.4 机械设备试运行 ★★★
4.2.1 工业管道种类与施工程序 ★★★
4.2.2 工业管道施工技术要求 ★★★
4.2 工业管道施工技术
4.2.3 管道工厂化预制技术 ★
4.2.4 管道系统试压与吹洗技术 ★★★

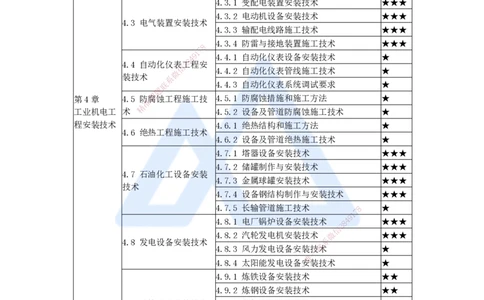

4.3.1 变配电装置安装技术 ★★★
4.3.2 电动机设备安装技术 ★★★
4.3 电气装置安装技术
4.3.3 输配电线路施工技术 ★★★
4.3.4 防雷与接地装置施工技术 ★★★
8
7
1
4 9 4.4.1 自动化仪表设备安装技术 ★
8
4.4 自动化仪表3工程安
信
微 4.4.2 自动化仪表管线施工技术 ★
装技术 系
联 4.4.3 自动化仪表系统调试要求 ★
题
第4章 4.5 防 押 腐蚀工程施工技 4.5.1 防腐蚀措施和施工方法 ★
准
精
工业机电工 术 4.5.2 设备及管道防腐蚀施工技术 ★
程安装技术 4.6.1 绝热结构和施工方法 ★
4.6 绝热工程施工技术
4.6.2 设备及管道绝热施工技术 ★
4.7.1 塔器设备安装技术 ★★★
4.7.2 储罐制作与安装技术 ★★★
4.7 石油化工设备安装
4.7.3 金属球罐安装技术 ★★★
技术
4.7.4 设备钢结构制作与安装技术 ★★★
4.7.5 长输管道施工技术 8 ★
7
1
9
4.8.1 电厂锅炉设备安装技术 8 4 ★★★
3
信
4.8.2 汽轮发电机安装技术 微 ★★★
4.8 发电设备安装技术 系
联
4.8.3 风力发电设备安装技术 ★
一
唯
4.8.4 太阳能发电设备安装技术 ★
4.9.1 炼铁设备安装技术 ★★
4.9.2 炼钢设备安装技术 ★★
4.9 冶炼设备安装技术 4.9.3 轧机设备安装技术 ★★
4.9.4 空分与制氧设备安装技术 ★★
4.9.5 炉窑砌筑施工技术 ★
P167~P169 电动机设备安装技术 ★★★
考点要求：
【记】安装前的检查
【读】电动机的安装
【读】电动机的接线
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【记】电动机试运行
历年考情：
年份 2020年 2021年 2022年 2023年 2024年
题型 ~ 案例 ~ ~ ~
1. 安装前的检查
1）抽芯检查
在电动机检查过程中，应做抽芯检查的有：出厂期限超过制造厂保证期限，或出厂日
期超过1年的；经外观检查或电气试验，质量可疑的。

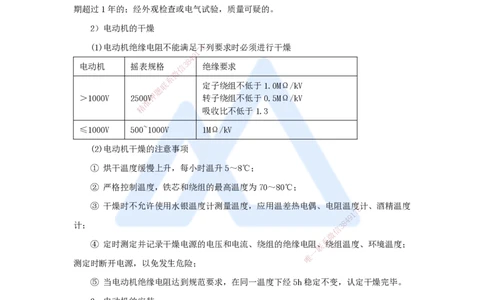

2）电动机的干燥
(1)电动机绝缘电阻不能满足下8列要求时必须进行干燥
7
1
9
4
8
电动机 摇表规格 信 3 绝缘要求
微
系
联 定子绕组不低于1.0MΩ/kV
题
＞1000V 2500押V 转子绕组不低于0.5MΩ/kV
准
精
吸收比不低于1.3
≤1000V 500~10 00V 1MΩ/kV
(2)电动机干燥的注意事项
① 烘干温度缓慢上升，每小 时温升5～8℃；
② 严格控制温度，铁芯和绕组的 最高温度为70～80℃；
③ 干燥时不允许使用水银温度计测量温 度，应用温差热电偶、电阻温度
8
计、酒精温度
1
7
9
计；
信
3 8
4
微
④ 定时测定并记录干燥电源的电压和电流、绕组 的绝缘电阻联、
系
绕组温度、环境温度；
一
唯
测定时断开电源，以免发生危险；
⑤ 当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变，认定干燥完毕。
2. 电动机的安装
(1)在电动机与基础间衬垫一层硬塑胶等防振物；
(2)地脚螺栓套用弹簧垫圈，螺母按对角交错次序拧紧；
(3)调整电动机的水平度，一般用水平仪测量；
(4)电动机的垫片不超过3块，底座安装完毕进行二次灌浆；
(5)电动机必须有明显可靠的接地。
3. 电动机的接线
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
电动机的接线有星形(Y)连接和三角形(Δ)连接，如下图所示：
4. 电动机试运行

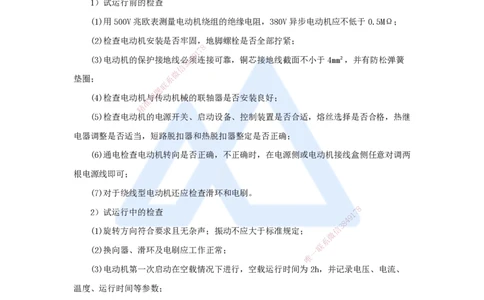

1）试运行前的检查
(1)用500V兆欧表测量电动机绕组的绝缘电阻，380V异步电动机应不低于0.5MΩ；
(2)检查电动机安装是否牢固，地脚螺栓是否全部拧紧；
8
7
1
9
(3)电动机的保护接地线必8 4须连接可靠，铜芯接地线截面不小于4mm²，并有防松弹簧
3
信
微
垫圈； 系
联
题
(4)检查电动机与押传动机械的联轴器是否安装良好；
准
精
(5)检查电动机 的电源开关、启动设备、控制装置是否合适，熔丝选择是否合格，热继
电器调整是否适当，短路 脱扣器和热脱扣器整定是否正确；
(6)通电检查电动机转向是否正确，不正确时，在电源侧或电动机接线盒侧任意对调两
根电源线即可；
(7)对于绕线型电动机还应检查滑环 和电刷。
8
2）试运行中的检查
1
7
9
8
4
(1)旋转方向符合要求且无杂声；振动不应大 于标准规定； 信
3
微
系
(2)换向器、滑环及电刷应工作正常； 一
联
唯
(3)电动机第一次启动在空载情况下进行，空载运行时间 为2h，并记录电压、电流、
温度、运行时间等参数；
(4)空载状态下，连续启动2次的时间间隔不应小于5min，并应在电动机冷却至常温
下再次启动。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【2015】电机干燥时的温度测量，不允许使用（ ）。
A. 电阻温度计 B. 酒精温度计
C. 水银温度计 D. 温差热电偶
【答案】C
【解析】干燥时不允许使用水银温度计测量温度，应用酒精温度计、电阻温度计、温
差热电偶。

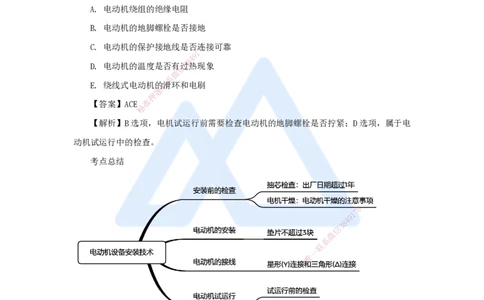

【2015】380V电动机试运行前应检查的内容有（ ）。
A. 电动机绕组的绝缘电阻
B. 电动机的地脚螺栓是否接地
C. 电动机的保护接地线是否连8接可靠
7
1
9
4
8
D. 电动机的温度是否有信过3热现象
微
系
E. 绕线式电动机的联滑环和电刷
题
押
【答案】ACE 准
精
【解析】B选项， 电机试运行前需要检查电动机的地脚螺栓是否拧紧；D选项，属于电
动机试运行中的检查。
考点总结
8
1
7
9
8
4
信
3
微
系
联
一
唯
4
