P221~P231 发电设备安装技术 ★★★
1. 电厂锅炉设备的组成
(1)锅炉本体设备：锅炉钢架、锅筒或汽水分离器及储水箱；水冷壁、过热器；再热
器、省煤器、空气预热器；燃烧器、烟道；
(2)锅炉辅助设备：送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备。

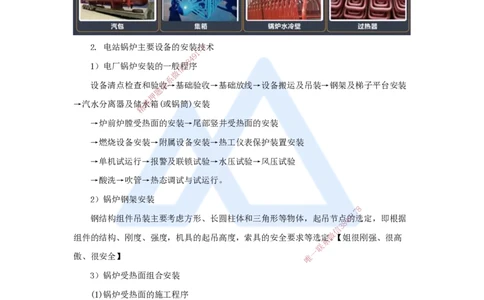

2. 电站锅炉主要设备的安装技88术
77
11
99
44
88
1）电厂锅炉安装的一般信信程33序
微微
系系
设备清点检查和验联联收→基础验收→基础放线→设备搬运及吊装→钢架及梯子平台安装
题题
押押
→汽水分离器及储准准水箱(或锅筒)安装
精精
→炉前炉膛受热 面的安装→尾部竖井受热面的安装
→燃烧设备安装→附属设备安装→热工仪表保护装置安装
→单机试运行→报警及联 锁试验→水压试验→风压试验
→酸洗→吹管→热态调试与试运 行。
2）锅炉钢架安装
88
11
77
钢结构组件吊装主要考虑方形、长圆柱体和 三角形等物体，起吊节点
88
44 99的选定，即根据
信信
33
微微
组件的结构、刚度、强度，机具的起吊高度，索具的安全要求等选定。【姐很刚强、很高
系系
联联
一一
傲、很安全】 唯唯
3）锅炉受热面组合安装
(1)锅炉受热面的施工程序
设备及部件清点检查→合金设备(部件)光谱复查→通球试验与清理→联箱找正划线→
管子就位对口焊接→
组件地面验收→组件吊装→组件高空对口焊接→组件整体找正→合金设备(部件)及焊
口安装后的光谱复查。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
(2)锅炉受热面的施工要求
直立式组合：按设备的安装状态组合支架，将联箱放置或悬吊在支架上部，管屏在联
箱的下面组装；其优点是组合场占用面积少，便于组件吊装；其缺点是钢材耗用量大，安
全状况较差。

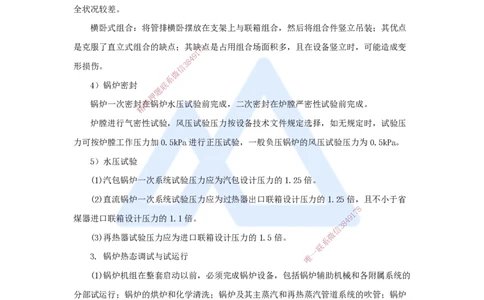

横卧式组合：将管排横卧摆放在支架上与联箱组合，然后将组合件竖立吊装；其优点
是克服了直立式组合的缺点；其缺88点是占用组合场面积多，且在设备竖立时，可能造成变
77
11
99
44
88
形损伤。 信信 33
微微
系系
4）锅炉密封 联联
题题
押押
锅炉一次密封准准在锅炉水压试验前完成，二次密封在炉膛严密性试验前完成。
精精
炉膛进行气密性 试验，风压试验压力按设备技术文件规定选择，如无规定时，试验压
力可按炉膛工作压力加0.5kPa进行正压试验，一般负压锅炉的风压试验压力为0.5kPa。
5）水压试验
(1)汽包锅炉一次系统试验压力 应为汽包设计压力的1.25倍。
(2)直流锅炉一次系统试验压力应为过 热器出口联箱设计压力的1.25倍，且不小于省
88
11
77
煤器进口联箱设计压力的1.1倍。
88
44 99
信信
33
微微
(3)再热器试验压力应为进口联箱设计压力的1.5倍。
系系
联联
一一
3. 锅炉热态调试与试运行 唯唯
(1)锅炉机组在整套启动以前，必须完成锅炉设备，包括锅炉辅助机械和各附属系统的
分部试运行；锅炉的烘炉和化学清洗；锅炉及其主蒸汽和再热蒸汽管道系统的吹管；锅炉
的热工测量、控制和保护系统的调整试验；
(2)锅炉吹管包括：过热器、再热器、主蒸汽管道和再热蒸汽管道；
(3)对于300MW及以上机组，锅炉应连续完成168h满负荷试运行。
4. 汽轮发电机系统设备组成
1）电站汽轮机主要包括：凝结水系统设备、汽轮机本体设备、给水系统设备、蒸汽系
统设备、辅助设备。【节气给政府】
2）发电机由定子和转子组成，定子包括机座、端盖、定子铁芯、定子绕组，转子包括
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
转子锻件、励磁绕组、护环、中心环、风扇。
5. 汽轮机设备的安装技术要求
(1)汽缸和轴承座安装

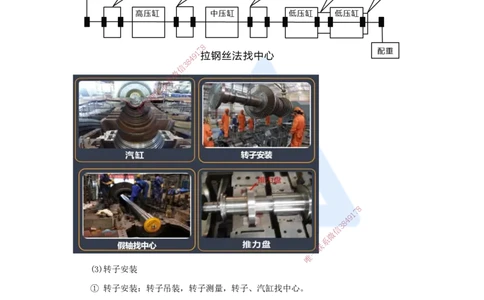

低压外下缸组合汽缸找中心可以用激光、拉钢丝、假轴、转子。
(2)隔板安装
隔板找中心可以用激光准直仪、拉钢丝、假轴。
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
(3)转子安装
① 转子安装：转子吊装，转子测量，转子、汽缸找中心。
② 转子吊装：应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③ 转子测量：轴颈的椭圆度和不柱度的测量，转子跳动（径向、端面和推力盘瓢偏）
和弯曲度的测量，联轴器端面止口配合间隙的测量。
④ 转子叶片应按制造厂要求进行叶片静频率的测试。
⑤ 转子如有中心孔，应有厂内探伤检查报告，并应提供质量合格证明文件。
(4)凝汽器安装
① 凝汽器的结构尺寸相当庞大，其支承方式多采用通过弹簧支座坐落在凝汽器基础上
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
的支承形式；凝汽器与低压缸排气口之间的连接，采用具有伸缩性能的中间连接段；
② 凝汽器组装完毕后，汽侧应进行灌水试验，灌水高度宜在汽封洼窝以下100mm，维
持24h无渗漏；已经就位在弹簧支座上的凝汽器，灌水试验前加设临时支撑，灌水试验后
及时把水放净。

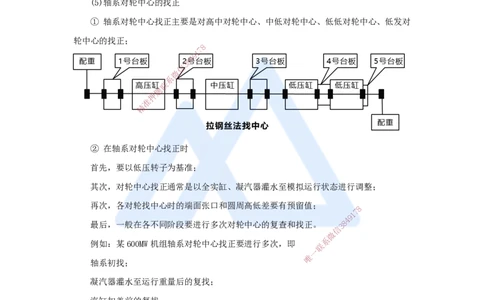

(5)轴系对轮中心的找正
① 轴系对轮中心找正主要是对高中对轮中心、中低对轮中心、低低对轮中心、低发对
轮中心的找正；
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
② 在轴系对轮中心找正时
首先，要以低压转子为基准 ；
其次，对轮中心找正通常是以全实 缸、凝汽器灌水至模拟运行状态进行调整；
再次，各对轮找中心时的端面张口和圆 周高低差要有预留值；
88
11
77
99
最后，一般在各不同阶段要进行多次对轮中 心的复查和找正。
信信
33 88
44
微微
例如：某600MW机组轴系对轮中心找正要进行多 次，即
系系
联联
一一
唯唯
轴系初找；
凝汽器灌水至运行重量后的复找；
汽缸扣盖前的复找；
基础二次灌浆前的复找；
基础二次灌浆后的复找；
轴系联结时的复找。
除第一次初找外，所有工作都是在凝汽器灌水至运行重量状态下进行的。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
6. 发电机设备的安装技术要求
1）发电机设备安装程序
台板（基架）就位找正→定子就位找正→定子及转子水压试验→发电机穿转子→氢冷
器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性
试验。
88
77
11
99
2）发电机定子安装技术要88 44求
33
信信
微微
卸车方法：液压提升系系装置卸车、液压顶升平移卸车。
联联
题题
吊装方法：液压押押提升装置吊装、专用吊装架吊装、行车改装系统吊装。
准准
精精
3）发电机转子安装技术要求
88
(1)发电机转子穿装前应进行单独的气密 性试验
11
77
99
88
44
重点检查集电环下导电螺钉、中心孔堵板的 密封状况，消除泄漏后信信
33
再经漏气量试验，
微微
系系
试验压力和允许漏气量应符合制造厂规定。 一一
联联
唯唯
(2)发电机转子穿装工作要求
① 必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与热工仪表的各
项工作后，会同有关人员对定子和转子进行最后清扫检查，确定其内部清洁、无任何杂物
并经签证后方可进行；
② 转子穿装在定子找正完毕、轴瓦检查结束后进行，并要求连续完成；其专用工具由
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
发电机制造厂提供，不同的机组有不同的方法，常用的方法有滑道式的方法、接轴的方
法、用后轴承座作平衡重量的方法、用两台跑车的方法。
7. 风力发电设备的安装程序
施工准备→基础及锚栓安装→塔底变频器和电器柜安装→塔筒安装→机舱安装→发电
机安装→叶片与轮毂地面组合→叶轮安装→其他零部件安装→电气设备安装→调试试运行
→验收。
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
8. 风力发电设备安装技术要求
1）塔筒安装要求
塔筒应按照由下至上的吊装顺序 进行安装；塔筒螺栓分别使用电动扳手和液压扳手等
专用工具进行紧固。
88
11
77
2）机舱安装要求
88
44 99
信信
33
微微
机舱吊装就位后应使用电动扳手和液压扳手对螺栓进行紧固。
系系
联联
一一
3）叶轮安装要求 唯唯
叶轮与机舱的螺栓紧固应使用电动扳手和液压扳手进行紧固。
9. 光伏发电设备安装技术
1）光伏发电设备的安装程序
施工准备→基础检查验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安装→
逆变器安装→电气设备安装→调试→验收。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2）光伏发电设备安装技术要求
(1)固定支架、手动可调支架、跟踪式支架的安装应符合要求；
(2)光伏组件之间的接线在组串后应测试组件串的开路电压和短路电流，施工时严禁接
触组件串的金属带电部位；
(3)汇流箱所有开关和熔断器处于断开状态，垂直度偏差小于1.5mm；
88
77
11
99
(4)逆变器基础型钢顶部高88 44出抹平地面10mm并有可靠接地；
33
信信
微微
(5)光伏设备及系统调系系试主要包括光伏组件串测试、跟踪系统调试、逆变器调试、通信
联联
题题
调试、升压变电系统押押调试等电气设备调试。
准准
精精
10. 光热发电设 备安装技术
(1)槽式光热发电设 备的安装程序
施工准备→基础检查验收→设备检查→支架安装→集热器及附件安装→换热器及管道
安装→汽轮发电机设备安装→电气 设备安装→调试→验收。
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
(2)塔式光热发电设备的安装程序
施工准备→基础检查验收→设备检查→定日镜安装→钢结构安装→吸热器及管道安装
→换热器及管道安装→汽轮发电机设备安装→电气设备安装→调试→验收。
