二级建造师
机电工程管理与实务
冲刺串讲
第1章 机电工程常用材料与设备
考点1：非金属风管材料【2026修改】
名称 适用范围 不适用范围 记忆方法
酚醛复合风管 低、中压空调系统及潮湿环境 高压及洁净空调、酸碱性环境 酚醛低中潮
和防排烟系统
聚氨酯复合风管 低、中、高压洁净空调系统及潮 对酸碱性环境和防排烟系统 聚氨压全湿
湿环境

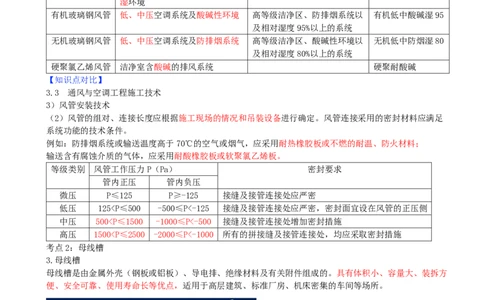

有机玻璃钢风管 低、中压空调系统及酸碱性环境 高等级洁净区、防排烟系统以 有机低中酸碱湿95
及相对湿度95%以上的系统
无机玻璃钢风管 低、中压空调系统及防排烟系统 高等级洁净区、酸碱性环境以 无机低中防烟湿80
及相对湿度80%以上的系统
硬聚氯乙烯风管 洁净室含酸碱的排风系统 硬聚耐酸碱
【知识点对比】
3.3 通风与空调工程施工技术
3）风管安装技术
（2）风管的组对、连接长度应根据施工现场的情况和吊装设备进行确定。风管连接采用的密封材料应满足
系统功能的技术条件。
例如：防排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料；
输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。
等级类别 风管工作压力P（Pa） 密封要求
管内正压 管内负压
微压 P≤125 P≥-125 接缝及接管连接处应严密
低压 125<P≤500 -500≤P<-125 接缝及接管连接处应严密，密封面宜设在风管的正压侧
中压 500<P≤1500 -1000≤P<-500 接缝及接管连接处增加密封措施
高压 1500<P≤2500 -2000≤P<-1000 所有的拼接缝及接管连接处，均应采取密封措施
考点2：母线槽
3.母线槽
母线槽是由金属外壳（钢板或铝板）、导电排、绝缘材料及有关附件组成的。具有体积小、容量大、装拆方
便、安全可靠、使用寿命长等优点，适用于高层建筑、标准厂房、机床密集的车间等场所。
分类 内容
空气型母线槽 母线之间接头用铜片软接过渡，接头之间体积过大，占用了一定空间，故应用较少。空
气型母线槽因存在烟囱效应，不能用于垂直安装。分类 内容
紧密型 紧密型母线槽采用插接式连接，主要靠外壳散热，母线槽温升偏高，散热效果较差。母线的
母线槽 相间气隙小，母线通过大电流时，会产生较大的电动力，使磁振荡频率形成叠加状态，从而
产生较大的噪声。紧密型母线槽防潮性能较差，在施工时容易受潮或渗水，造成相间绝缘电
阻下降。

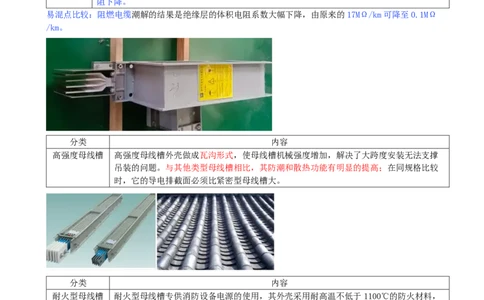

易混点比较：阻燃电缆潮解的结果是绝缘层的体积电阻系数大幅下降，由原来的17MΩ/km可降至0.1MΩ
/km。
分类 内容
高强度母线槽 高强度母线槽外壳做成瓦沟形式，使母线槽机械强度增加，解决了大跨度安装无法支撑
吊装的问题。与其他类型母线槽相比，其防潮和散热功能有明显的提高；在同规格比较
时，它的导电排截面必须比紧密型母线槽大。
分类 内容
耐火型母线槽 耐火型母线槽专供消防设备电源的使用，其外壳采用耐高温不低于1100℃的防火材料，
隔热层采用耐高温不低于300℃的绝缘材料，耐火时间有60min、90min、120min、
180min，满负荷运行可达8h以上。耐火型母线槽除应通过CCC认证外，还应有国家认可
的检测机构出具的型式检验报告。【知识点对比】
3.2 建筑电气工程施工技术
考点：供电干线施工程序
（1）母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电
验收

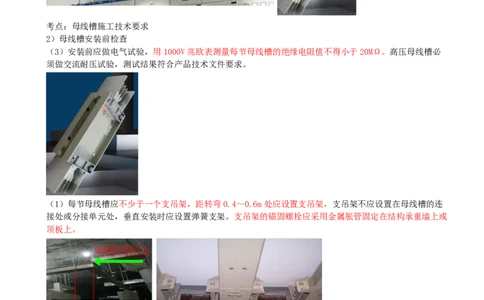

考点：母线槽施工技术要求
2）母线槽安装前检查
（3）安装前应做电气试验，用1000V兆欧表测量每节母线槽的绝缘电阻值不得小于20MΩ。高压母线槽必
须做交流耐压试验，测试结果符合产品技术文件要求。
（1）每节母线槽应不少于一个支吊架，距转弯0.4～0.6m处应设置支吊架，支吊架不应设置在母线槽的连
接处或分接单元处，垂直安装时应设置弹簧支架。支吊架的锚固螺栓应采用金属胀管固定在结构承重墙上或
顶板上。
3）支吊架安装要求
（2）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小于6mm。重力不
小于150N/m的母线槽应设置抗震支架。4）母线槽连接
（2）母线槽需经电气试验合格后，再与设备端子连接；母线槽与设备连接，可采用搭接或伸缩节连接。低
压母线槽绝缘电阻测试不得低于0.5MΩ；高压母线槽绝缘电阻测试不得低于20MΩ，交流耐压试验按支柱绝
缘子的交接试验标准执行。

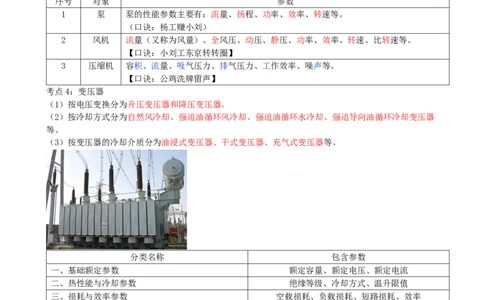

考点3：通用设备参数
序号 对象 参数
1 泵 泵的性能参数主要有：流量、扬程、功率、效率、转速等。
（口诀：杨工赚小刘）
2 风机 流量（又称为风量）、全风压、动压、静压、功率、效率、转速、比转速等。
【口诀：小刘工东京转转圈】
3 压缩机 容积、流量、吸气压力、排气压力、工作效率、噪声等。
【口诀：公鸡洗牌留声】
考点4：变压器
（1）按电压变换分为升压变压器和降压变压器。
（2）按冷却方式分为自然风冷却、强迫油循环风冷却、强迫油循环水冷却、强迫导向油循环冷却变压器
等。
（3）按变压器的冷却介质分为油浸式变压器、干式变压器、充气式变压器等。
分类名称 包含参数
一、基础额定参数 额定容量、额定电压、额定电流
二、热性能与冷却参数 绝缘等级、冷却方式、温升限值
三、损耗与效率参数 空载损耗、负载损耗、短路损耗、效率
四、电气运行特性参数 空载电流、阻抗、短路阻抗、连接组别
五、电压调节参数 调压方式
考点5：1）变频器
变频器是一种改变交流电源频率的电器，主要由整流单元、滤波单元、逆变单元、控制单元四部分组成。其
原理是基于电子器件对电源电压进行高频率开关控制，通过脉宽调制技术（PWM）将直流电压转换成可变频
率的交流电源。例如：通过变频器改变电源的电压和频率，调整电动机的运行速度，实现无级调速。（1）整流单元：将输入的交流电源转换为直流电源，通常采用整流桥等电子元件进行整流。
（2）滤波单元：对整流后的直流电进行滤波，去除杂散的高频成分，得到稳定的直流电源。
（3）逆变单元：将滤波后的直流电源进行逆变，通过高频开关管控制脉宽，改变电压和频率形成交流电。
（4）控制单元：控制变频器的开关器件和PWM信号频率，根据输入控制信号调整输出电压和频率，以实现
电机无级调速。
