第2章 机电工程专业技术
考点1：中心标板的埋设
中心标板是在设备两端基础表面中心线上埋设的两块一定长度的型钢，并标上中心线点，作为安装放线时找
正设备位置用的一种标定点。

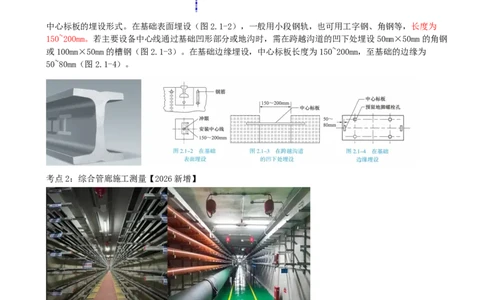

中心标板的埋设形式。在基础表面埋设（图2.1-2），一般用小段钢轨，也可用工字钢、角钢等，长度为
150~200mm。若主要设备中心线通过基础凹形部分或地沟时，需在跨越沟道的凹下处埋设50mm×50mm的角钢
或100mm×50mm的槽钢（图2.1-3）。在基础边缘埋设，中心标板长度为150~200mm，至基础的边缘为
50~80mm（图2.1-4）。
考点2：综合管廊施工测量【2026新增】
2）综合管廊施工放样
（2）各施工阶段开展前，根据施工图纸要求编写综合管廊施工测量技术方案；对施工图有疑问或发现差错

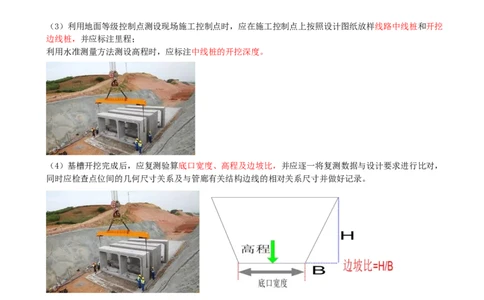

时，应提出意见和建议。（3）利用地面等级控制点测设现场施工控制点时，应在施工控制点上按照设计图纸放样线路中线桩和开挖
边线桩，并应标注里程；
利用水准测量方法测设高程时，应标注中线桩的开挖深度。
（4）基槽开挖完成后，应复测验算底口宽度、高程及边坡比，并应逐一将复测数据与设计要求进行比对，
同时应检查点位间的几何尺寸关系及与管廊有关结构边线的相对关系尺寸并做好记录。
考点3：综合管廊本体测量
综合管廊本体测量宜在建造阶段进行，需分别测量干线综合管廊、支线综合管廊、缆线管廊和结构厚度及附
属设施的空间特征，并符合下列规定：
（1）测量综合管廊两端、坡度或走向变化处的内壁角点坐标和高程、横断面形状与尺寸、底部中线位置及
高程，底部中线点位置及高程测量的间隔不宜大于30m。
