2.1 工程测量技术
考点1：机电工程测量的主要内容（★★★★）
2）机电工程测量的主要内容
（1）机电设备安装放线、基础检查、验收。
（2）工序或过程测量。
每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程是否符合设计要求
（3）变形观测。测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作为鉴定工程
质量和验证工程设计、施工是否合理的依据。
（4）交工验收检测。
（5）工程竣工测量。
考点2：测量高程的方法：（★）
①水准测量
②三角高程测量和
③气压高程测量
考点3：三角高程测量（★★）

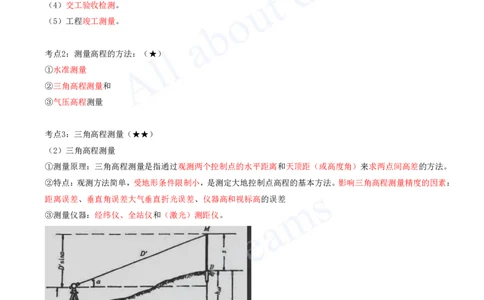

（2）三角高程测量
①测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角）来求两点间高差的方法。
②特点：观测方法简单，受地形条件限制小，是测定大地控制点高程的基本方法。影响三角高程测量精度的因素：
距离误差、垂直角误差大气垂直折光误差、仪器高和视标高的误差
③测量仪器：经纬仪、全站仪和（激光）测距仪。
考点4：气压高程测量（★★★）
3）气压高程测量
①测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
②特点：主要用于低精度的高程测量。但它的优点是在观测时点与点之间不需要通视，使用方便、经济和迅速。[注：天一文化专有版权，未经许可不可转发或复印传播]
③测量仪器：最常用的仪器为空盒气压计和水银气压计。

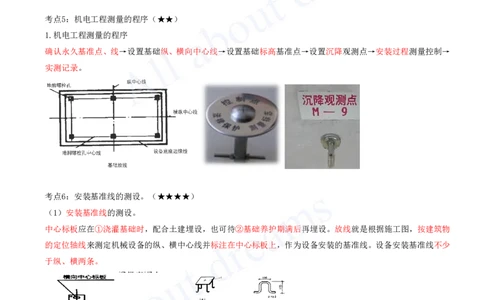

考点5：机电工程测量的程序（★★）
1.机电工程测量的程序
确认永久基准点、线→设置基础纵、横向中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控制→
实测记录。
考点6：安装基准线的测设。（★★★★）
（1）安装基准线的测设。
中心标板应在①浇灌基础时，配合土建埋设，也可待②基础养护期满后再埋设。放线就是根据施工图，按建筑物
的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装基准线不少
于纵、横两条。
考点7：测量仪器的应用（★★★★）
计量器具名称 应用
水准仪 测量标高和高程、沉降观察
水平角和竖直角
经纬仪
建（构）筑物建立平面控制网的测量[注：天一文化专有版权，未经许可不可转发或复印传播]
厂房（车间）立柱安装垂直度的控制测量
测量纵、横中心线
①角度（水平角、竖直角）测量、
②距离（斜距、平距、高差）测量、
全站仪 ③三维坐标测量、
④导线测量、
⑤交会定点测量和放样测量等多种用途
激光准直仪和激光指向仪 同心度
