2025 年《一建机电实务》
每日案例书写通知及要求
王建波老师 2025 年 6 月 2 日开始
1.时间（每周的周一到周四，每周四个案例）
每天抄写1个案例，周末巩固

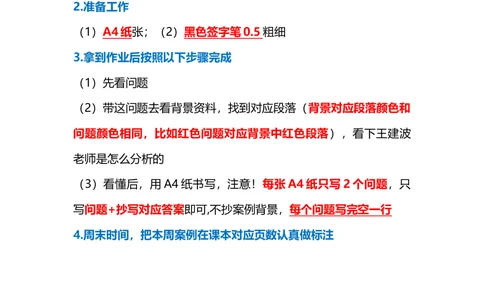

2.准备工作
（1） A4 纸 张；（2） 黑色签字笔 0.5 粗细
3.拿到作业后按照以下步骤完成
（1）先看问题
（2）带这问题去看背景资料，找到对应段落（背景对应段落颜色和
问题颜色相同，比如红色问题对应背景中红色段落），看下王建波
老师是怎么分析的
（3）看懂后，用 A4 纸书写，注意！每张 A4 纸只写 2 个问题，只
写问题+抄写对应答案即可,不抄案例背景，每个问题写完空一行
4.周末时间，把本周案例在课本对应页数认真做标注课本P320【案例7.3-1】
一 、背 景
A 公司承包某48MW 风电工程的15台3.2MW 风力发电机组安装。工程内容：
风 机基础、场区道路、升压站、集电线路、风电机组安装(塔筒、机舱、叶轮)、
箱式变压器安装及其他附属工程。风机中机舱的重量为101t, 风机轮毂中心高
度为90m 。A公司将风电机组吊装分包给 B 公司。风机基础设计为重力锚栓基
础，风场属于典型的山地 风场，高低起伏较大，风机沿山脊布置。风机的主要
技术参数见表7.3-1。

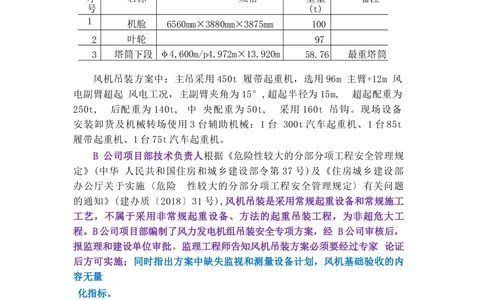

表7.3-1 风机主要技术参数
序 名称 规格 重量 备注
号 (t)
1
机舱 6560mm×3880mm×3875mm 100
2 叶轮 97
3 塔筒下段 φ4,600m/p4.972m×13.920m 58.76 最重塔筒
风机吊装方案中：主吊采用450t 履带起重机，选用96m 主臂+12m 风
电副臂超起 风电工况，主副臂夹角为 15°,超起半径为15m, 超起配重为
250t, 后配重为 140t, 中 央配重为 50t, 采用 160t 吊钩。现场设备
安装卸货及机械转场使用 3 台辅助机械：1 台 300t 汽车起重机、1台85t
履带起重机、1台75t汽车起重机。
B 公司项目部技术负责人根据《危险性较大的分部分项工程安全管理规
定》(中华 人民共和国住房和城乡建设部令第 37 号)及《住房城乡建设部
办公厅关于实施〈危险 性较大的分部分项工程安全管理规定〉有关问题
的通知》(建办质〔2018〕31 号),风机吊装是采用常规起重设备和常规施工
工艺，不属于采用非常规起重设备、方法的起重吊装工程，为非超危大工
程。B公司项目部编制了风力发电机组吊装安全专项方案，经 B公司审核后，
报监理和建设单位审批。监理工程师告知风机吊装方案必须要经过专家 论证
后方可实施；同时指出方案中缺失监视和测量设备计划，风机基础验收的内
容无量
化指标。
在风机基础施工之前，建设单位已委托有资质的第三方对基础周围进行
了地质勘探，地基土承载力为0.2MPa(20t/m²) 。 吊装方案中计算出的吊
车站位处的接地比压为 18t/m², 小于地基土的承载力，认为不需要进行地基
承载力试验。
风机吊装前，B 公司项目部技术负责人向现场管理人员进行方案交底，
双方签字确认。二 、问 题
1.本工程的风力发电机组吊装安全专项方案是否需要进行专家论证?说明理由。
【答案】
（1）本工程的风力发电机组吊装安全专项方案需要进行专家论证 。
（2）理由：《电力建设工程施工安全管理导则》中明确在电力建设工程中风
力发电机组的吊装就是超过一定规模的危险性较大的分部分项工程 ，方案实施
前必须经过专家论证

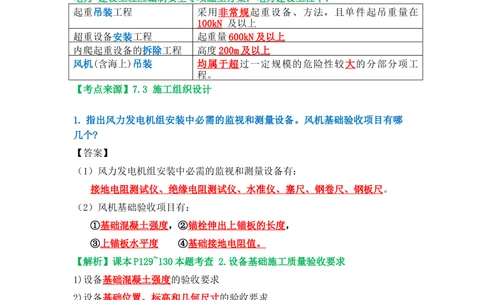

【解析】课本 P311 (2)按照《电力建设工程施工安全管理导则》要求，下列
电力 建设工程应编制安全专项施工方案：电力建设工程中，
起重吊装工程 采用非常规 起重设备、方法，且单件起吊重量在
100kN 及以上
超重设备安装工程 起重量 600k N 及以上
内爬起重设备的拆除工程 高度 200 m 及以上
风机(含海上)吊装 均属于超 过一定规模的危险性较大 的分部分项工
程。
【考点来源】7.3 施工组织设计
1. 指出风力发电机组安装中必需的监视和测量设备。风机基础验收项目有哪
几个?
【答案】
（1）风力发电机组安装中必需的监视和测量设备有：
接地电阻测试仪、绝缘电阻测试仪、水准仪、塞尺、钢卷尺、钢板尺。
（2）风机基础验收项目有：
①基础混凝土强度，②锚栓伸出上锚板的长度，
③上锚板水平度 ④基础接地电阻值。
【解析】课本P129~130本题考查 2.设备基础施工质量验收要求
1)设备基础混凝土强度的验收要求
2)设备基础位置、标高和几何尺寸的验收要求
3)设备基础外观质量检查验收要求
4)地脚螺栓检查验收要求
(2)活动地脚螺栓
② 活动地脚螺栓锚板的中心位置、标高、带槽或带螺纹锚板的水平度应符
合设计、规范的要求。
本题考查设备安装过程中的计量器具，属于现场实操题，多写不扣分3. 吊机站位处是否需要进行地基承载力试验?说明理由。
【答案】
（1）吊装平台需要进行地基承载力试验。
（2）理由如下：地勘是在风机基础施工前进行的，说明了基础施工前土壤的承
载力，而在风机基础施工后，吊装平台一部分是在回填土上面，不做试验不能
知道承载力能否满足要求。
【解析】本题为实操题，需考生根据背景信息结合施工现场经验去作答

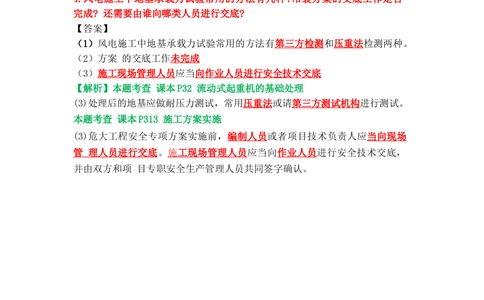

4.风电施工中地基承载力试验常用的方法有几种?吊装方案的交底工作是否
完成? 还需要由谁向哪类人员进行交底?
【答案】
（1）风电施工中地基承载力试验常用的方法有第三方检测和压重法检测两种。
（2）方案 的交底工作未完成
（3）施工现场管理人员应当向作业人员进行安全技术交底
【解析】本题考查 课本P32 流动式起重机的基础处理
(3)处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
本题考查 课本P313 施工方案实施
(3)危大工程安全专项方案实施前，编制人员或者项目技术负责人应当向现场
管 理人员进行交底。 施 工现场管理人员 应当向作业人员进行安全技术交底，
并由双方和项 目专职安全生产管理人员共同签字确认。
