课本P501 【案例16.2-2】
一、背景
某安装公司承接一商务楼通风与空调安装工程，该项目采用了辐射冷吊顶
+独立新风系统的空调形式，其中辐射冷吊顶是业主第一次采用的新产品。
项目施工过程中，由于厂家供货不及时 ，空调设备安装超出计划 6d ，该项
工作的自由时差和总时差分别为 3d 和 8d ，项目部通过采用 CFD 模拟技术 缩减
了 3d 空调系统调试时间，压缩了总工期。
项目部编制了质量预控方案表，对可能出现的质量问题采取了质量预控措
施，例如针对风管矩形内弧形弯头设置了导流片。同时通过加强与装饰装修、
给水排水、建筑电气及建筑智能化等专业之间的协调配合，有效保证了项目质
量目标的实现。
在施工过程中，监理工程师巡视发现空调冷热水管道安装中存在质量问题
（图16.2-2），要求限期整改，其中管道支架的位置和数量满足规范要求。

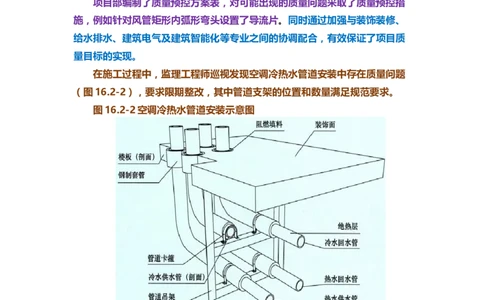

图16.2-2空调冷热水管道安装示意图
问题1.空调设备安装的进度偏差对后续工作和总工期是否有影响？说明理
由。空调系统调试中，采用了哪种措施来控制施工进度？
【答案】（1）空调设备安装的进度偏差对后续工作有影响
理由如下：因为进度偏差大于自由时差；
（2）对总工期无影响，
理由如下：因为进度偏差小于总时差。
（3）空调系统调试中，采用了技术措施来控制施工进度。
【考点来源】第9章施工进度管理
问题2.通风空调专业与建筑智能化专业之间的配合包含哪些内容？
【答案】通风空调专业与建筑智能化专业之间配合的内容：
（1）管道、线缆的布置（是否干涉）；
（2）空调设备的控制参数；
（3）协助电动阀门、风阀驱动器、传感器（监控设备）的安装；
（4）空调监控系统设备调试。
【王建波老师】作为一个知识点，重点掌握
【考点来源】第1 4 章 机电工程项目资源与协调管理
问题3.风管矩形内弧形弯头内设置导流片的作用是什么？
【答案】风管矩形内弧形弯头内设置导流片的作用是：
（1）减小风管局部阻力（提高效率）
（2）降低运行噪声（防止涡流，降低振动）
【解析】本题考查P81 1.风管制作
(6)矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声
【考点来源】3.3 通风与空调工程施工技术
问题4.图16.2-2中空调冷热水管道安装存在的质量问题有哪些？应如何整改？
【答案】
（1）图16.2-2中空调冷热水管道安装存在的质量问题：
①冷、热水管道与吊架直接接触；
②钢制套管的顶部与装饰面齐平；
③热水管道位于冷水管道的 下方 ( 冷水管道位于热水管道的上方 ) 。
（1）整改措施：
①冷、热水管道与吊架间增设隔热衬垫；
②更换钢制套管，其 顶部高出装饰面 20 ～ 50mm ；
③热水管道安装在冷水管道的上方（冷水管道安装在热水管道的下方）。【解析】本题考查课本P59 (2)冷热水管道上下平行安装时热水管道应在
冷水管道上方，垂直安装时热水管 道应在冷水管道左侧。
本题考查 P87 （6）管道穿越墙体或楼板处
应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板
底部平齐， 上部应高出楼层地面 20 ～ 50mm ， 且不得将套管作为管道支撑。
当穿越防火分区时，应采用不燃材料进行防火封堵；保温管道与套管四周的缝
隙，应使用不燃绝热材料填塞紧密。
【考点来源】3.3 通风与空调工程施工技术
问题5.针对该工程，安装公司应进行什么方式的工程回访？主要了解哪些内容？
【答案】按照工程回访的主要方式，该工程可安排如下回访：
（1）季节性回访：夏季对通风空调制冷系统运行情况进行回访，发现问题，
应采取有效措施，及时加以解决。
（2）技术性回访：对辐射冷吊顶进行回访，主要了解该设备在工程施工过
程中的技术性能和使用后的效果，发现问题及时补救和解决，同时也便于总结
经验，不断改进完善，以利于推广应用。
（3）保修期满前的回访。
【解析】本题考查P499~500 4.工程回访的方式
1）季节性回访
（1）冬季回访，如冬季回访锅炉房及供暖系统运行情况。
（2）夏季回访，如夏季回访通风空调制冷系统运行情况。
2）技术性回访
(1)主要了解在工程施工过程中所采用的新材料、新技术、新工艺、新
设备等的 技术性能和使用后的效果，发现问题及时加以补救和解决。
3）保修期满前的回访4）信息传递方式回访
5）座谈会方式回访:由建设单位组织座谈会或意见听取会。6）巡回式回访
【考点来源】第16章 机电工程运维与保修管理
