课本P500【案例16.2-1】
一 、背 景
A 公司承接某超高层建筑的通风与空调工程，总建筑面积约为 23万m²,
建筑高度 为298m, 合同内容包括工程施工和运行管理。
针对超高层建筑竖井管道安装，项目部经调研、咨询和分析计算，定出各
评价要素 的权重及方案的评分值见表 16.2-1,并采用了管道装配式安装方案，
经应用后编制了工 法，包括了前言、适用范围、施工工艺流程及操作要点、材
料与设备、质量控制、安全 措施、环保措施和应用实例。考虑到超高层建筑机
电管道错综复杂，项目部对管道安装 顺序进行了交底，图16.2-1是某处管道
安装示意图。

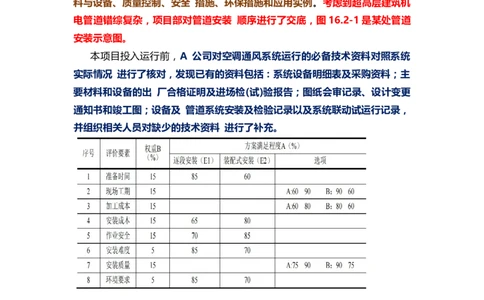

本项目投入运行前，A 公司对空调通风系统运行的必备技术资料对照系统
实际情况 进行了核对，发现已有的资料包括：系统设备明细表及采购资料；主
要材料和设备的出 厂合格证明及进场检(试)验报告；图纸会审记录、设计变更
通知书和竣工图；设备及 管道系统安装及检验记录以及系统联动试运行记录，
并组织相关人员对缺少的技术资料 进行了补充。二 、问 题
1. 根据技术特点选择表16.2-1中2、3、7项的满足程度值选项，并计算出两
种方 案的评价值。
【答案】
（1）首先根据装配式安装的特点：现场工期短、加工成本高、安装质量好的特
点选择 A 、 B 、 A 。

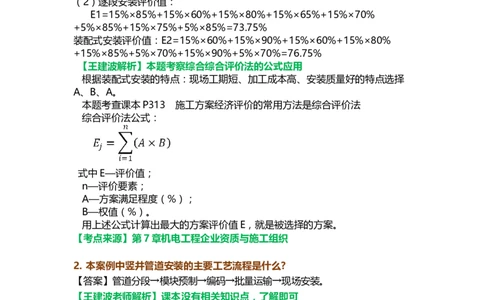

（2）逐段安装评价值：
E1=15%×85%+15%×60%+15%×80%+15%×65%+15%×70%
+5%×85%+15%×75%+5%×85%=73.75%
装配式安装评价值：E2=15%×60%+15%×90%+15%×60%+15%×80%
+15%×85%+5%×70%+15%×90%+5%×70%=76.75%
【王建波解析】本题考察综合综合评价法的公式应用
根据装配式安装的特点：现场工期短、加工成本高、安装质量好的特点选择
A、B、A。
本题考查课本P313 施工方案经济评价的常用方法是综合评价法
综合评价法公式：
式中E—评价值；
n—评价要素；
A—方案满足程度（%）；
B—权值（%）。
用上述公式计算出最大的方案评价值E，就是被选择的方案。
【考点来源】第7章机电工程企业资质与施工组织
2. 本案例中竖井管道安装的主要工艺流程是什么?
【答案】管道分段→模块预制→编码→批量运输→现场安装。
【王建波老师解析】课本没有相关知识点，了解即可
3. 依据管道安装的一般原则，①、②、③、④四根管道安装的顺序是什么?
【答案】
（1） 安装的顺序：②→③→④→①
（2） 理由如下：管道安装一般应本着 先主管后支管、先上部后 下部、先
里后外的原则进行安装。【王建波老师解析】课本P58 管道及配件安装
(1)管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进
行安装；②/③主管，先里后外，故②→③；④/①是支管，先上后下故④→①
【考点来源】3.1 建筑给水排水与供暖工程施工技术
4. 编写的工法属于什么类别?工法内容还缺少哪几部分?
【答案】

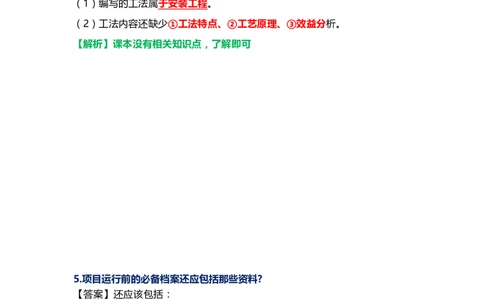

（1）编写的工法属于安装工程 。
（2）工法内容还缺少①工法特点、②工艺原理、③效益分析。
【解析】课本没有相关知识点，了解即可
5.项目运行前的必备档案还应包括那些资料?
【答案】还应该包括：
(1)仪器仪表的出厂合格证明 、(2)使用说明书 和最近一次的校正记录；
(3)隐蔽工程检查验收记录； (4)管道冲洗和试验记录；
(5)设备单机试运行记录。
【解析】本题考察 P495 项目运行的资料管理
(1)运行系统必备文件档案应包括下列文件：
①系统设备明细表及采购资料。
② 主要材料和设备的出厂合格证明及进场检(试)验报告。
③ 仪器仪表的出厂合格证明、使用说明书和最近一次的校正记录。④ 图纸会审记录、设计变更通知书和竣工图。
⑤ 隐蔽工程检查验收记录。
⑥设备及管道系统安装及检验记录；管道冲洗和试验记录。
⑦设备单机试运行记录；系统联动试运行记录。
【考点来源】第16章 机电工程运维与保修管理
