课本P321【案例7.3-2】
一 、背 景
某安装公司承担某压缩机厂房增建工程的设备、工艺管道安装。工程内容
包括离心式压缩机组、工艺管道、桥式起重机等。其中：蒸汽驱动离心式压缩
机组额定转速为 9600rpm; 桥式起重机额定起重量为 20/5t , 起升高度为 25 m;
主要工艺管道：压缩机输送介质含有H₂ 、CO 等气体。主要工艺管道参数见表
7.3-2。

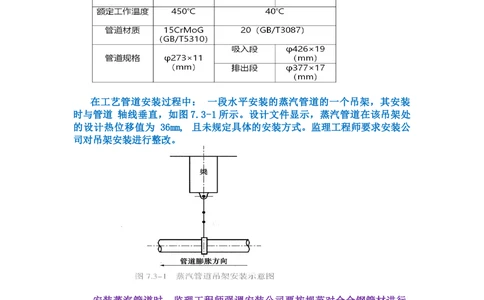

在工艺管道安装过程中： 一段水平安装的蒸汽管道的一个吊架，其安装
时与管道 轴线垂直，如图7.3-1所示。设计文件显示，蒸汽管道在该吊架处
的设计热位移值为 36mm, 且未规定具体的安装方式。监理工程师要求安装公
司对吊架安装进行整改。
安装蒸汽管道时，监理工程师强调安装公司要按规范对合金钢管材进行
材质复查。 安装公司认为，其采购的合金钢管的质量证明文件齐全，本工段
材料采购人员开工以来 仅采购过15CrMoG 和 0Cr8Ni9 等两种合金钢管材，
而两种管材的外观差别明显，不可 能混用，因而拒绝复查。
压缩机安装完成后，安装公司对压缩机的吸气、排气管道进行了压力试
验，准备对 压缩机进行试运行，被监理工程师要求暂停，指出还缺少试验
内容，试运行条件还不充 分，准备工作还未完成。
问题1. 安装公司施工范围内有哪几类特种设备?
【答案】安装公司施工范围内的特种设备有
（1）桥式起重机、
（2）中压蒸汽管道，
（3）压缩机吸气/ 排气管道。
【解析】本题考查 起重机械类特种设备的判断
起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，
其范围规定为额定起重量大于或者等于0.5t 的升降机；

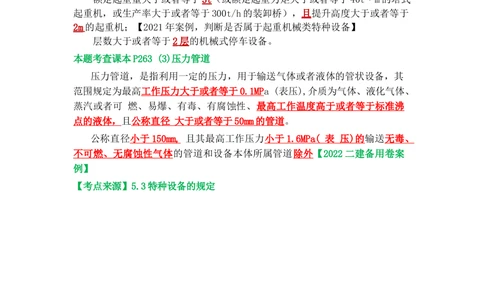

额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式
起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于
2m 的起重机；【2021年案例，判断是否属于起重机械类特种设备】
层数大于或者等于 2 层 的机械式停车设备。
本题考查课本P263 (3)压力管道
压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其
范围规定为最高 工作压力大于或者等于 0.1M Pa (表压),介质为气体、液化气体、
蒸汽或者可 燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸
点的液体，且 公称直径 大于或者等于 50m m 的管道 。
公称直径 小于 150mm, 且其最高工作压力 小于 1.6MPa( 表 压 ) 的 输送 无毒 、
不可燃、无腐蚀性气体的管道和设备本体所属管道除外【2022二建备用卷案
例】
【考点来源】5.3特种设备的规定
2. 说明监理工程师要求吊架安装整改的理由。画出该吊架正确安装的示意图。【答案】
（1）监理工程师要求吊架安装整改的理由：
蒸汽管道为有热位移的管道，根据设计文件，吊点应设置在热位移的相反
方向，按设计热位移值的 1/2 ( 即 18mm ) 偏位安装，

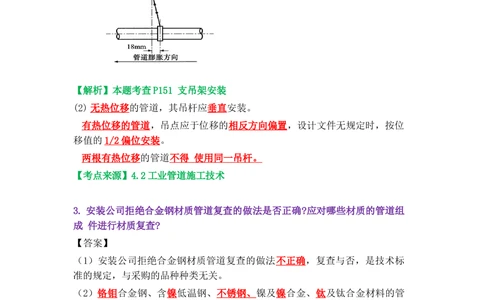

（2）如图7.3-2所示。
【解析】本题考查P151 支吊架安装
(2) 无热位移 的管道，其吊杆应垂直安装。
有热位移的管道，吊点应于位移的相反方向偏置，设计文件无规定时，按位
移值的 1/ 2 偏位安装 。
两根有热位移的管道不得 使用同一吊杆。
【考点来源】4.2工业管道施工技术
3. 安装公司拒绝合金钢材质管道复查的做法是否正确?应对哪些材质的管道组
成 件进行材质复查?
【答案】
（1）安装公司拒绝合金钢材质管道复查的做法不正确，复查与否，是技术标
准的规定，与采购的品种种类无关。
（2） 铬钼 合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管
道组成件，应采用光谱分析或其他方法对材质进行复查，并应做好标识。
【解析】本题考查 管材及管件的检验
课本P148 (3)铬钼合金钢、含镍低温钢、镍及镍合金钢、不锈钢、钛及钛合金
材料的管道 组成件，应采用光谱分析或其他方法对材质进行复查，并做好标
识。材质为不锈钢、有 色金属的管材及管件，在运输和储存期间不得与碳素
钢、低合金钢接触【2021案例】
【考点来源】4.2工业管道施工技术
4. 压缩机吸气/排气管道试运行前还应做哪种试验?说明理由。【答案】
（1）压缩机吸气/排气管道除进行压力试验外还应进行泄漏性试验。
（2）理由如下：输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏
性试验。工程中 的 H ₂、 C O 都是可燃介质 ， C O 是高度危害介质
【解析】本题考查P157 管道泄漏性试验
① 输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
【考点来源】4.2工业管道施工技术

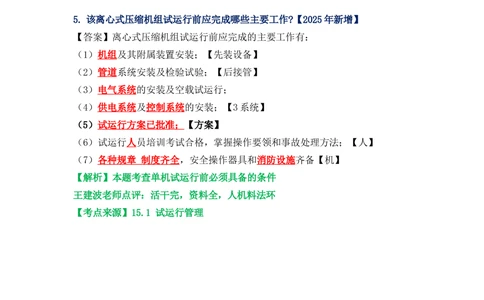

5. 该离心式压缩机组试运行前应完成哪些主要工作?【2025年新增】
【答案】离心式压缩机组试运行前应完成的主要工作有：
（1） 机组 及其附属装置安装；【先装设备】
（2） 管道 系统安装及检验试验；【后接管】
（3） 电气系统 的安装及空载试运行；
（4） 供电系统 及控制系统的安装；【3系统】
（5） 试运行方案已批准； 【方案】
（6）试运行人员培训考试合格，掌握操作要领和事故处理方法；【人】
（7） 各种规章 制度齐全 ，安全操作器具和消防设施齐备【机】
【解析】本题考查单机试运行前必须具备的条件
王建波老师点评：活干完，资料全，人机料法环
【考点来源】15.1 试运行管理
