2025环球网校一级建造师《机电工程管理与实务》考点精讲-第37讲
【课前学习建议】
本讲的学习内容如下：
1.机械设备安装要求
基准线和基准点的设置要求、垫铁的设置要求、二次灌浆的技术要求都需要重点掌握，尤其是垫
铁的设置要求多次考查案例题目，掌握老师讲解和教材内容。
2.机械设备安装精度控制
掌握影响设备安装精度的因素和安装精度的控制方法。
4.1.3 机械设备安装要求与精度控制
【考点】机械设备安装要求（★）
1.机械设备安装要求（★）
【真题分布数据统计】（2016案/2021案）
1）设备安装的基准线和基准点
2）垫铁的设置要求（16、21）
3）设备无垫铁安装施工要求
4）二次灌浆的技术要求
1）设备安装的基准线和基准点
（1）基准线和基准点的设置要求

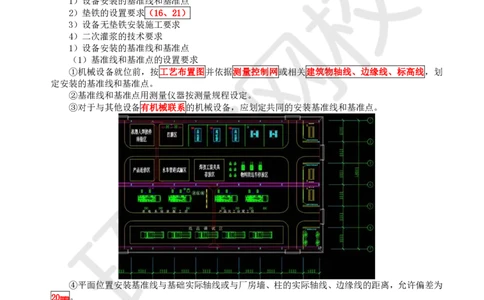

①机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，划
定安装的基准线和基准点。
②基准线和基准点用测量仪器按测量规程设定。
③对于与其他设备有机械联系的机械设备，应划定共同的安装基准线和基准点。
④平面位置安装基准线与基础实际轴线或与厂房墙、柱的实际轴线、边缘线的距离，允许偏差为
20mm。
⑤对于与其他设备无机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为 20mm，
与安装基准点的允许偏差为-10～+20mm。
⑥对于与其他设备有机械联系的机械设备，其定位基面、线或点与安装基准线的允许偏差为 2mm，
与安装基准点的允许偏差为 1mm。
提示：10倍关系
（2）永久基准线和基准点的设置要求
①需要长期保留的基准线和基准点，则应设置永久中心标板和永久基准点，最好采用铜材或不
锈钢材制作，用普通钢材制作需采取防腐措施，需涂漆或镀锌。
扫码关注更多
第 1 页 共 11 页
内容学员专用请勿外泄
永久中心标板和永久基准点
②永久中心标板和基准点的设置，通常是在主轴线和重要的中心线部位，应埋设在设备基础或现
浇楼板框架梁的混凝土内。
③永久中心标板和基准点的设置必须先绘出布置图，并对各中心标板和基准点加以编号，由测量
人员测量和刻线，并提交测量成果。

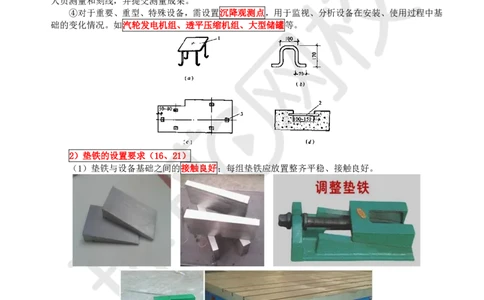

④对于重要、重型、特殊设备，需设置沉降观测点，用于监视、分析设备在安装、使用过程中基
础的变化情况。如汽轮发电机组、透平压缩机组、大型储罐等。
2）垫铁的设置要求（16、21）
（1）垫铁与设备基础之间的接触良好；每组垫铁应放置整齐平稳、接触良好。
扫码关注更多
第 2 页 共 11 页
内容学员专用请勿外泄

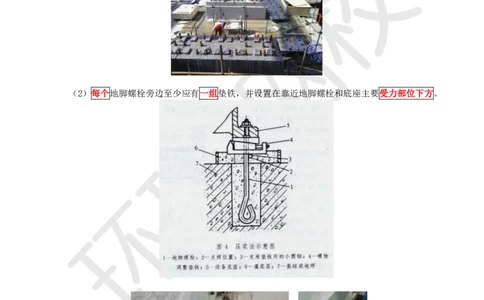

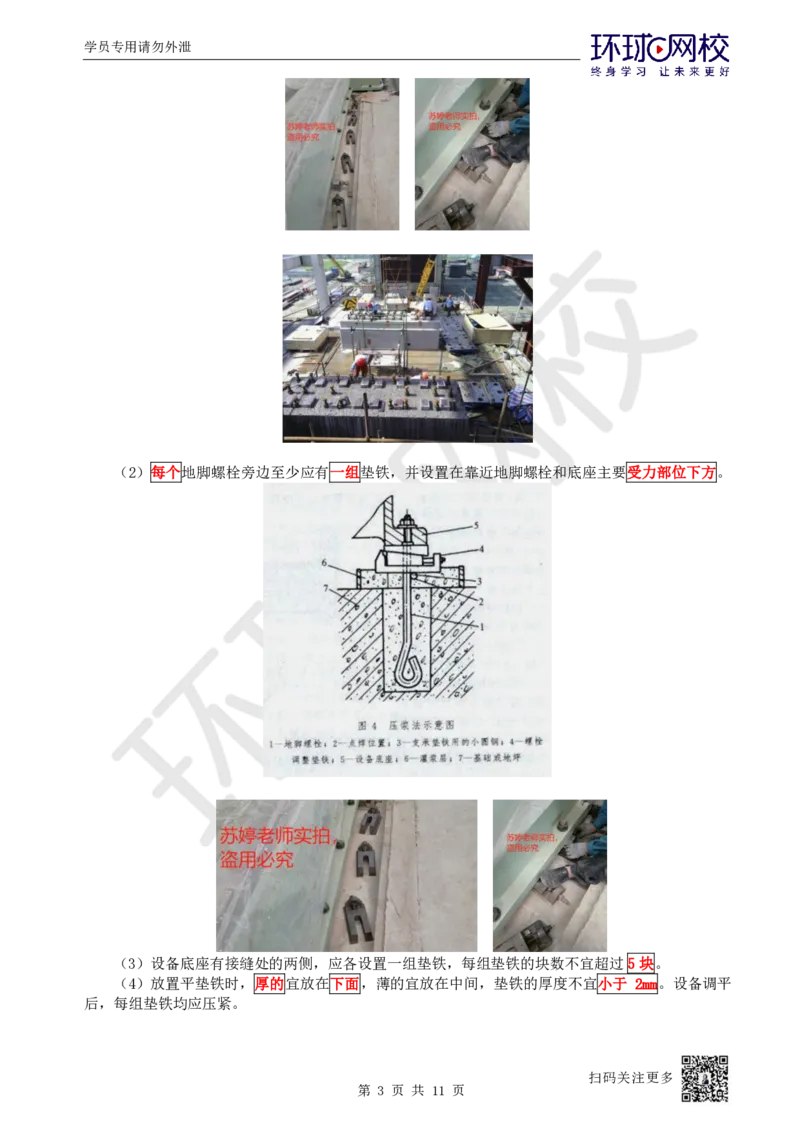

（2）每个地脚螺栓旁边至少应有一组垫铁，并设置在靠近地脚螺栓和底座主要受力部位下方。
（3）设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过 5块。
（4）放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于 2mm。设备调平
后，每组垫铁均应压紧。
扫码关注更多
第 3 页 共 11 页
内容学员专用请勿外泄
（5）垫铁端面应露出设备底面外缘，平垫铁宜露出 10～30mm，斜垫铁宜露出 10～50mm，垫铁组
伸入设备底座底面的长度应超过设备地脚螺栓的中心。

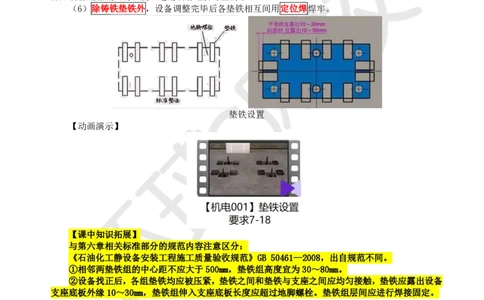

（6）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。

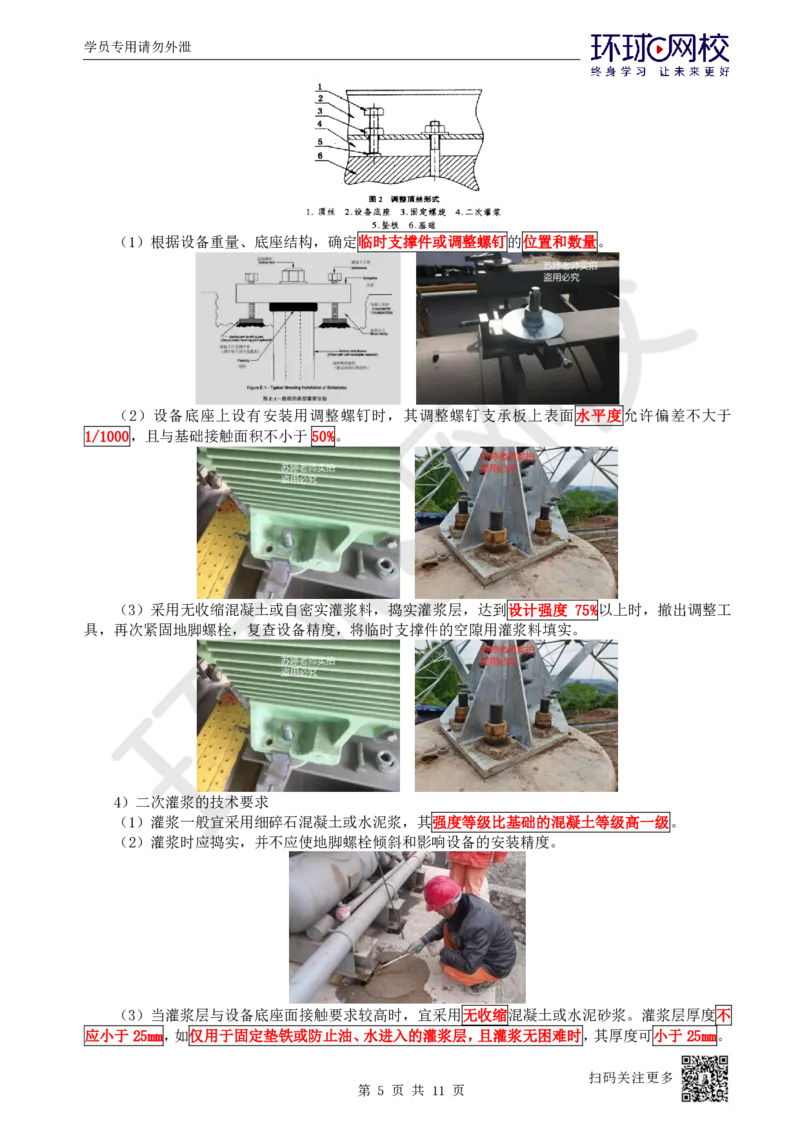

垫铁设置
【动画演示】
【课中知识拓展】
与第六章相关标准部分的规范内容注意区分：
《石油化工静设备安装工程施工质量验收规范》GB 50461—2008，出自规范不同。
①相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
②设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫铁应露出设备
支座底板外缘10～30mm，垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组层间应进行焊接固定。
3）设备无垫铁安装施工要求
采用无收缩灌浆料或环氧树脂做二次灌浆的机器设备宜采用无垫铁安装。
扫码关注更多
第 4 页 共 11 页
内容学员专用请勿外泄
（1）根据设备重量、底座结构，确定临时支撑件或调整螺钉的位置和数量。
（2）设备底座上设有安装用调整螺钉时，其调整螺钉支承板上表面水平度允许偏差不大于
1/1000，且与基础接触面积不小于 50%。
（3）采用无收缩混凝土或自密实灌浆料，捣实灌浆层，达到设计强度 75%以上时，撤出调整工
具，再次紧固地脚螺栓，复查设备精度，将临时支撑件的空隙用灌浆料填实。
4）二次灌浆的技术要求
（1）灌浆一般宜采用细碎石混凝土或水泥浆，其强度等级比基础的混凝土等级高一级。
（2）灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备的安装精度。
（3）当灌浆层与设备底座面接触要求较高时，宜采用无收缩混凝土或水泥砂浆。灌浆层厚度不
应小于25mm，如仅用于固定垫铁或防止油、水进入的灌浆层，且灌浆无困难时，其厚度可小于25mm。
扫码关注更多
第 5 页 共 11 页
内容学员专用请勿外泄

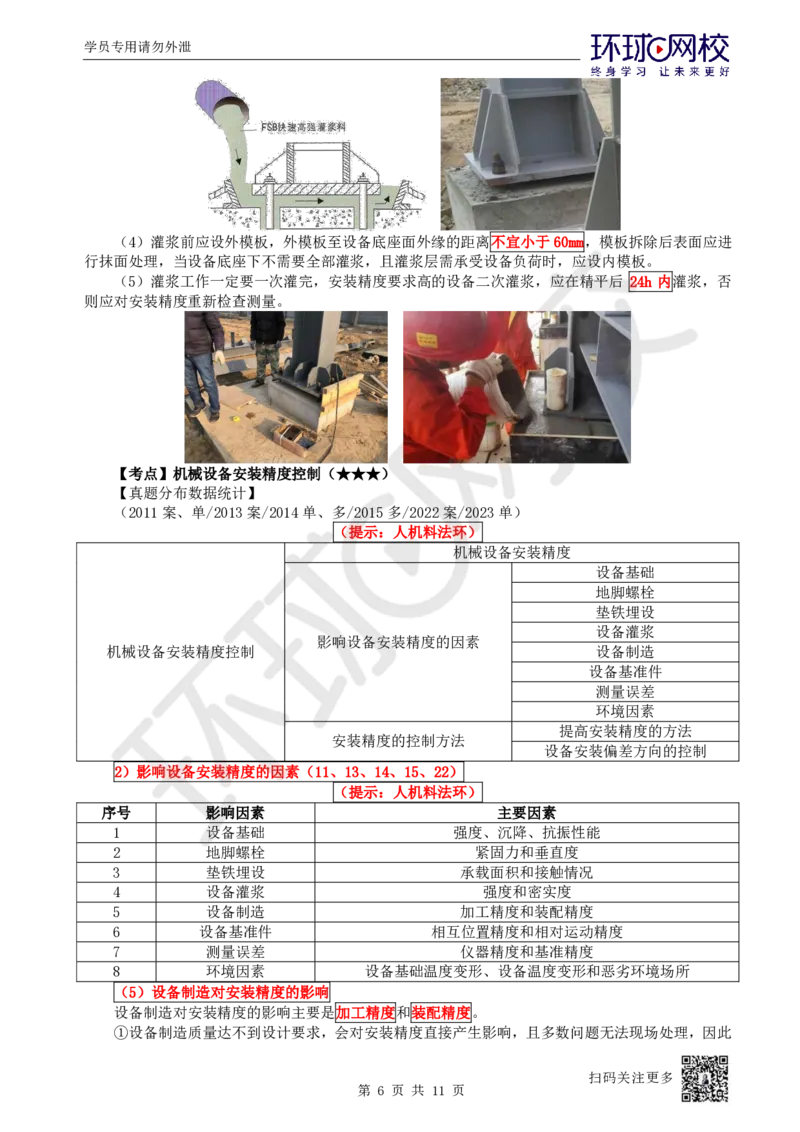

（4）灌浆前应设外模板，外模板至设备底座面外缘的距离不宜小于60mm，模板拆除后表面应进
行抹面处理，当设备底座下不需要全部灌浆，且灌浆层需承受设备负荷时，应设内模板。
（5）灌浆工作一定要一次灌完，安装精度要求高的设备二次灌浆，应在精平后 24h 内灌浆，否
则应对安装精度重新检查测量。
【考点】机械设备安装精度控制（★★★）
【真题分布数据统计】
（2011案、单/2013案/2014单、多/2015多/2022案/2023单）
（提示：人机料法环）
机械设备安装精度
设备基础
地脚螺栓
垫铁埋设
设备灌浆
影响设备安装精度的因素
机械设备安装精度控制 设备制造
设备基准件
测量误差
环境因素
提高安装精度的方法
安装精度的控制方法
设备安装偏差方向的控制
2）影响设备安装精度的因素（11、13、14、15、22）
（提示：人机料法环）
序号 影响因素 主要因素
1 设备基础 强度、沉降、抗振性能
2 地脚螺栓 紧固力和垂直度
3 垫铁埋设 承载面积和接触情况
4 设备灌浆 强度和密实度
5 设备制造 加工精度和装配精度
6 设备基准件 相互位置精度和相对运动精度
7 测量误差 仪器精度和基准精度
8 环境因素 设备基础温度变形、设备温度变形和恶劣环境场所
（5）设备制造对安装精度的影响
设备制造对安装精度的影响主要是加工精度和装配精度。
①设备制造质量达不到设计要求，会对安装精度直接产生影响，且多数问题无法现场处理，因此
扫码关注更多
第 6 页 共 11 页
内容学员专用请勿外泄
设备出厂前的质量检验至关重要。

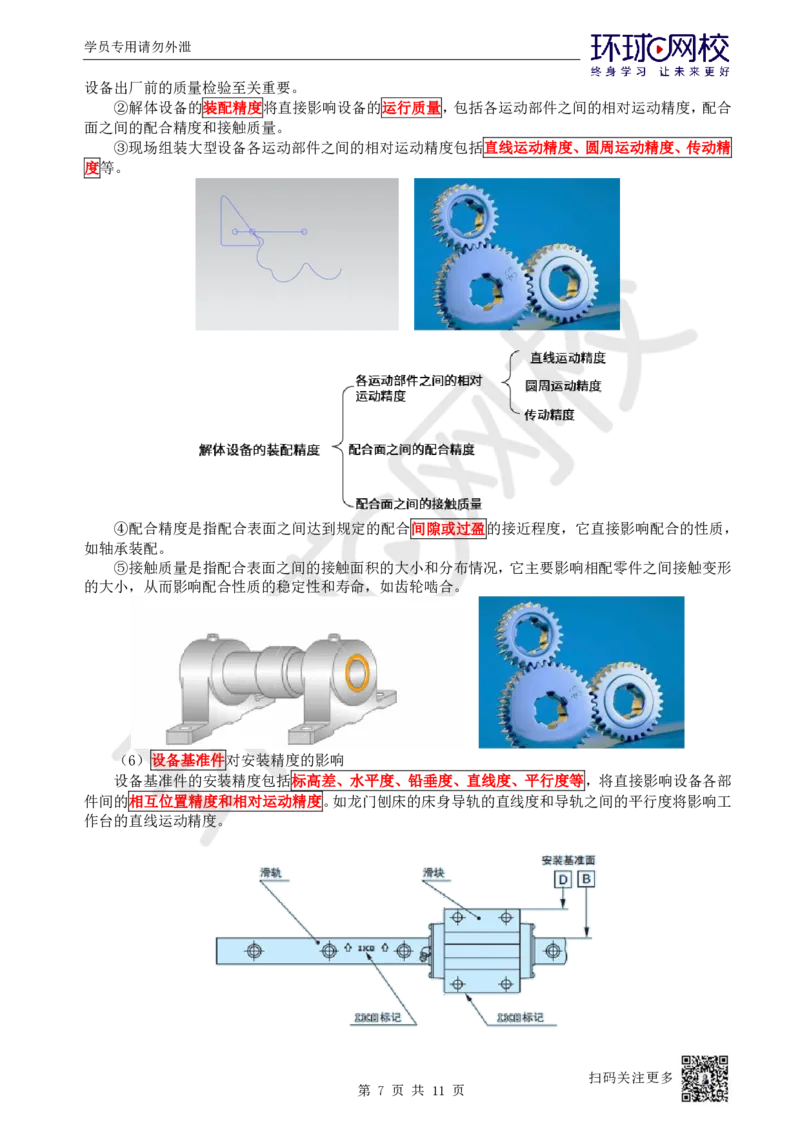

②解体设备的装配精度将直接影响设备的运行质量，包括各运动部件之间的相对运动精度，配合
面之间的配合精度和接触质量。
③现场组装大型设备各运动部件之间的相对运动精度包括直线运动精度、圆周运动精度、传动精
度等。
④配合精度是指配合表面之间达到规定的配合间隙或过盈的接近程度，它直接影响配合的性质，
如轴承装配。
⑤接触质量是指配合表面之间的接触面积的大小和分布情况，它主要影响相配零件之间接触变形
的大小，从而影响配合性质的稳定性和寿命，如齿轮啮合。
（6）设备基准件对安装精度的影响
设备基准件的安装精度包括标高差、水平度、铅垂度、直线度、平行度等，将直接影响设备各部
件间的相互位置精度和相对运动精度。如龙门刨床的床身导轨的直线度和导轨之间的平行度将影响工
作台的直线运动精度。
扫码关注更多
第 7 页 共 11 页
内容学员专用请勿外泄
（7）测量误差对安装精度的影响
①测量误差对安装精度的影响主要是仪器精度和基准精度。
②测量过程包括测量对象、计量单位、测量方法和测量精度四个要素。

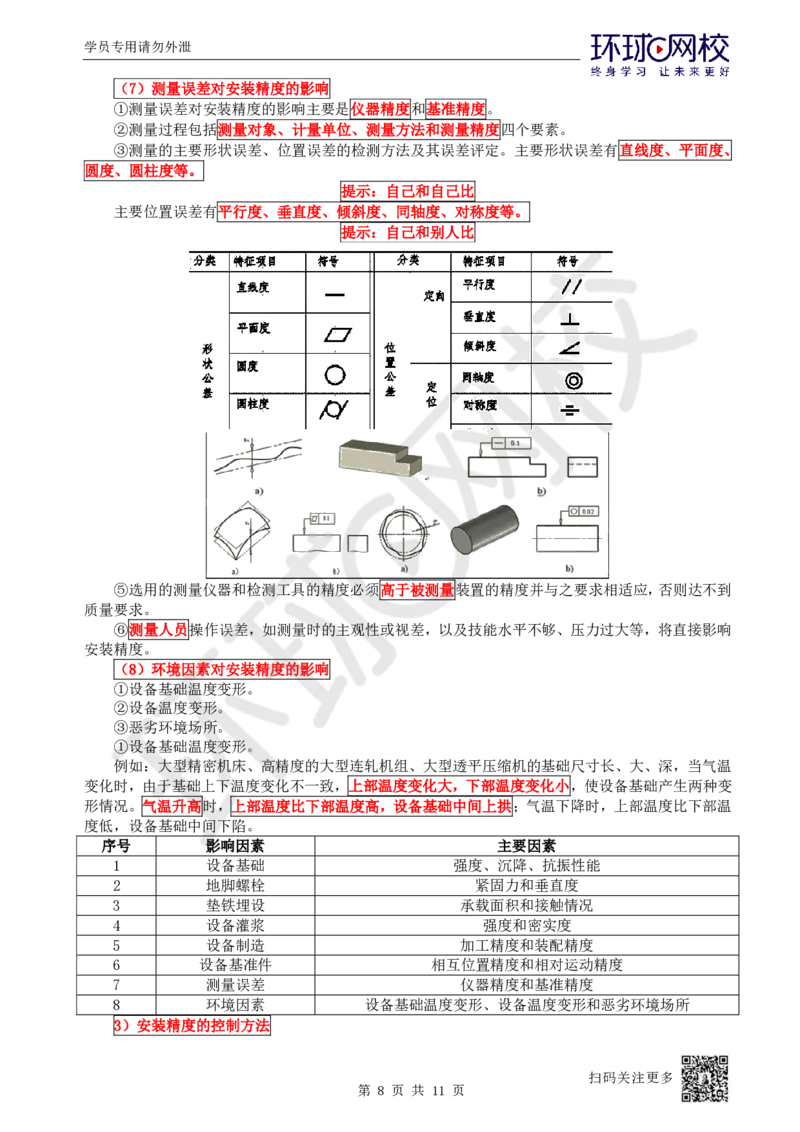

③测量的主要形状误差、位置误差的检测方法及其误差评定。主要形状误差有直线度、平面度、
圆度、圆柱度等。
提示：自己和自己比
主要位置误差有平行度、垂直度、倾斜度、同轴度、对称度等。
提示：自己和别人比
⑤选用的测量仪器和检测工具的精度必须高于被测量装置的精度并与之要求相适应，否则达不到
质量要求。
⑥测量人员操作误差，如测量时的主观性或视差，以及技能水平不够、压力过大等，将直接影响
安装精度。
（8）环境因素对安装精度的影响
①设备基础温度变形。
②设备温度变形。
③恶劣环境场所。
①设备基础温度变形。
例如：大型精密机床、高精度的大型连轧机组、大型透平压缩机的基础尺寸长、大、深，当气温
变化时，由于基础上下温度变化不一致，上部温度变化大，下部温度变化小，使设备基础产生两种变
形情况。气温升高时，上部温度比下部温度高，设备基础中间上拱；气温下降时，上部温度比下部温
度低，设备基础中间下陷。
序号 影响因素 主要因素
1 设备基础 强度、沉降、抗振性能
2 地脚螺栓 紧固力和垂直度
3 垫铁埋设 承载面积和接触情况
4 设备灌浆 强度和密实度
5 设备制造 加工精度和装配精度
6 设备基准件 相互位置精度和相对运动精度
7 测量误差 仪器精度和基准精度
8 环境因素 设备基础温度变形、设备温度变形和恶劣环境场所
3）安装精度的控制方法
扫码关注更多
第 8 页 共 11 页
内容学员专用请勿外泄
（1）提高安装精度的方法
①从人、机、料、法、环等方面着手，尽量排除和避免影响安装精度的诸因素。
②根据设备的设计精度、结构特点，选择适当、合理的装配和调整方法。采用可补偿件的位置或
选择装入一个或一组合适的固定补偿件的办法调整，抵消过大的安装累积误差。
③选择合理的检测方法，包括测量器具和测量方法，其精度等级应与被检测设备的精度要求相适
应。
④必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。
⑤设备安装允许有一定的偏差。
（1）有利于抵消设备附属件安装后重量的影响；
（2）有利于抵消设备运转时产生的作用力的影响；
（3）有利于抵消零部件磨损的影响；
（4）有利于抵消摩擦面间油膜的影响。
记忆：孕妇抹油
（2）设备安装偏差方向的控制
①补偿温度变化所引起的偏差
②补偿受力所引起的偏差
③补偿使用过程中磨损所引起的偏差
④设备安装精度偏差的相互补偿

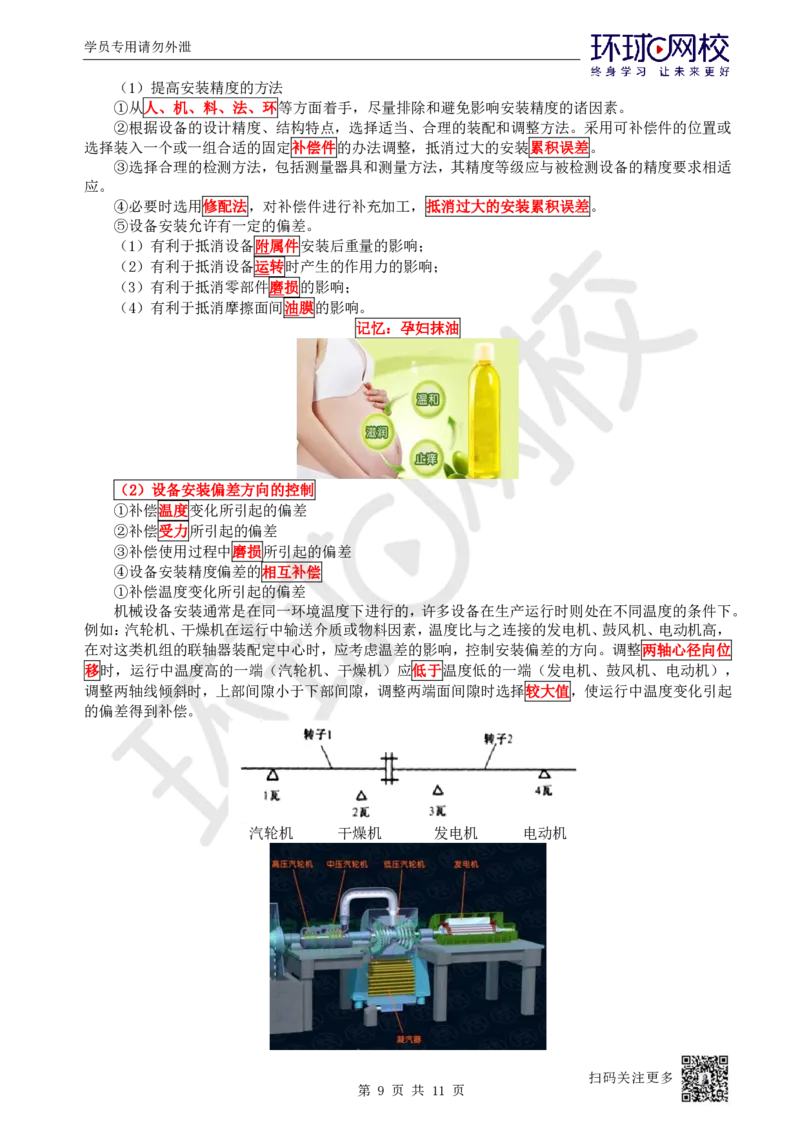

①补偿温度变化所引起的偏差
机械设备安装通常是在同一环境温度下进行的，许多设备在生产运行时则处在不同温度的条件下。
例如：汽轮机、干燥机在运行中输送介质或物料因素，温度比与之连接的发电机、鼓风机、电动机高，
在对这类机组的联轴器装配定中心时，应考虑温差的影响，控制安装偏差的方向。调整两轴心径向位
移时，运行中温度高的一端（汽轮机、干燥机）应低于温度低的一端（发电机、鼓风机、电动机），
调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间隙时选择较大值，使运行中温度变化引起
的偏差得到补偿。
汽轮机 干燥机 发电机 电动机
扫码关注更多
第 9 页 共 11 页
内容学员专用请勿外泄

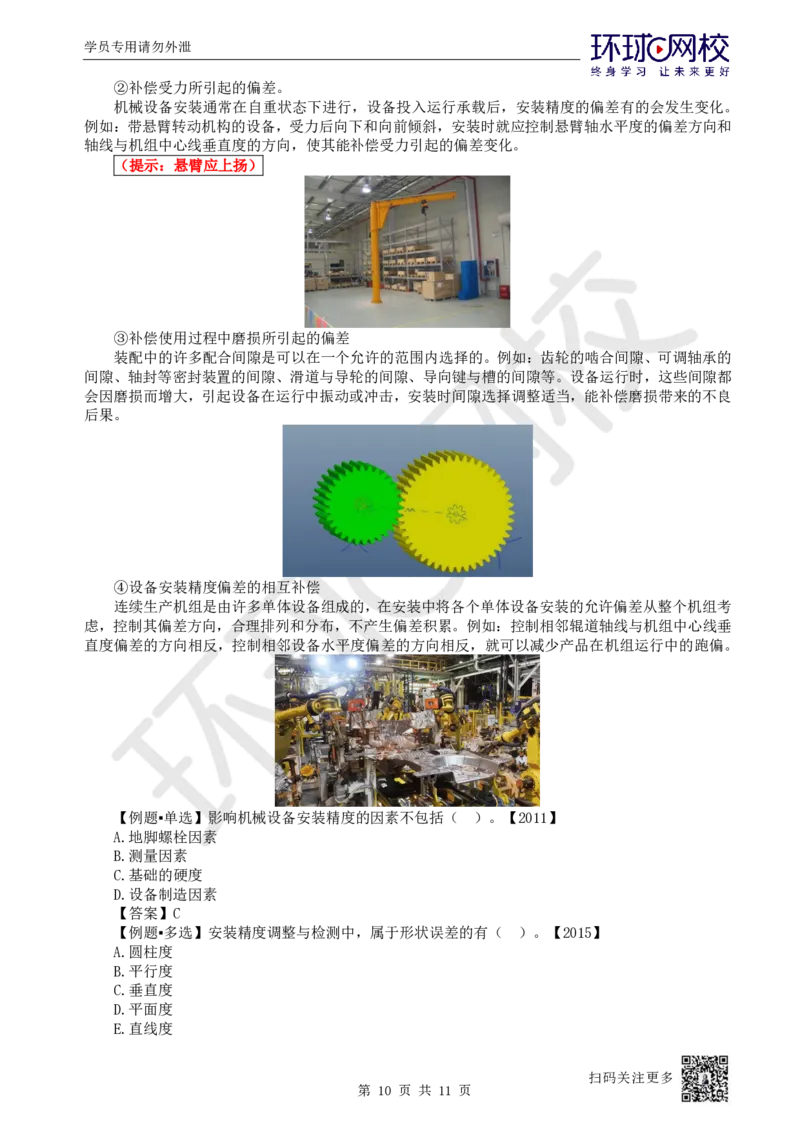

②补偿受力所引起的偏差。
机械设备安装通常在自重状态下进行，设备投入运行承载后，安装精度的偏差有的会发生变化。
例如：带悬臂转动机构的设备，受力后向下和向前倾斜，安装时就应控制悬臂轴水平度的偏差方向和
轴线与机组中心线垂直度的方向，使其能补偿受力引起的偏差变化。
（提示：悬臂应上扬）
③补偿使用过程中磨损所引起的偏差
装配中的许多配合间隙是可以在一个允许的范围内选择的。例如：齿轮的啮合间隙、可调轴承的
间隙、轴封等密封装置的间隙、滑道与导轮的间隙、导向键与槽的间隙等。设备运行时，这些间隙都
会因磨损而增大，引起设备在运行中振动或冲击，安装时间隙选择调整适当，能补偿磨损带来的不良
后果。
④设备安装精度偏差的相互补偿
连续生产机组是由许多单体设备组成的，在安装中将各个单体设备安装的允许偏差从整个机组考
虑，控制其偏差方向，合理排列和分布，不产生偏差积累。例如：控制相邻辊道轴线与机组中心线垂
直度偏差的方向相反，控制相邻设备水平度偏差的方向相反，就可以减少产品在机组运行中的跑偏。
【例题▪单选】影响机械设备安装精度的因素不包括（ ）。【2011】
A.地脚螺栓因素
B.测量因素
C.基础的硬度
D.设备制造因素
【答案】C
【例题▪多选】安装精度调整与检测中，属于形状误差的有（ ）。【2015】
A.圆柱度
B.平行度
C.垂直度
D.平面度
E.直线度
扫码关注更多
第 10 页 共 11 页
内容学员专用请勿外泄
【答案】ADE
【解析】形状误差是指被测实际要素对其理想要素的变动量。主要形状误差有直线度、平面度、
圆度、圆柱度等。平行度和垂直度属于位置误差。
【例题·单选】现场组装的大型设备，各运动部件之间的相对运动精度不包括（ ）。【2018
二级】
A.直线运动精度
B.圆周运动精度
C.传动精度
D.配合精度
【答案】D
【解析】各运动部件之间的相对运动精度。现场组装大型设备各运动部件之间的相对运动精度包
括直线运动精度、圆周运动精度、传动精度等。
【例题·单选】修配法是对补偿件进行补充加工，其目的是（ ）。【2023】
A.补充设计工艺不足
B.修补设备制造缺陷
C.修复使用后的缺陷
D.抵消安装积累误差
【答案】D
【解析】必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。这种方法是在
调整法解决不了时才使用。
【例题·单选】设备安装精度控制中，采用修配法对补偿件进行补充加工的目的是（ ）。【2014】
A.解决设计存在的问题
B.抵消过大的安装累计误差
C.修补制造的加工缺陷
D.补偿零部件的装配偏差
【答案】B
【解析】设备安装精度控制中，必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累
计误差。
【例题·案例节选】【2013】
影响设备安装精度的主要因素有哪些？
【参考答案】影响设备安装精度的主要因素有：
（1）设备基础
（2）地脚螺栓
（3）垫铁埋设
（4）设备灌浆
（5）设备制造
（6）设备基准件
（7）测量误差
（8）环境因素
【例题·案例节选】【2022】
【问题】
扶梯制造对安装精度产生影响的原因？哪些直接影响扶梯设备运行质量？
【参考答案】
（1）扶梯制造对安装精度的影响主要是加工精度和装配精度。
（2）直接影响自动扶梯设备运行质量的原因有：各运动部件之间的相对运动精度，配合面之间
的配合精度和接触质量。
扫码关注更多
第 11 页 共 11 页
