环球网校一级建造师《机电工程管理与实务》新考纲精讲
4.4 自动化仪表工程安装技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

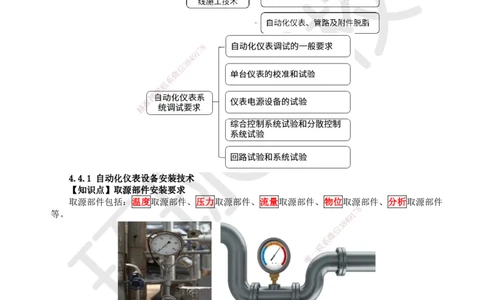

4.4.1 自动化仪表设备安装技术
【知识点】取源部件安装要求
取源部件包括：温度取源部件、压力取源 部件、流量取源部件、物位取源部件、分析取源部件
8
等。 1 7
9
8
4
信
3
微
系
联
一
唯
1.取源部件安装的一般规定
（1）设备上的取源部件应在设备制造时同时安装。管道上的取源部件应在管道预制、安装时同
时安装。
（2）在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力
试验前进行。
扫码关注更多内容
第 1 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。
（3）安装取源部件时，不应在焊缝及其边缘上开孔及焊接。取源阀门与设备或管道的连接不宜
采用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。
（5）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入。
（6）取源部件安装完毕后，应与设备和管道同时进行压力试验。
8
7
1
9
4
8
3
信
微
系
联
题

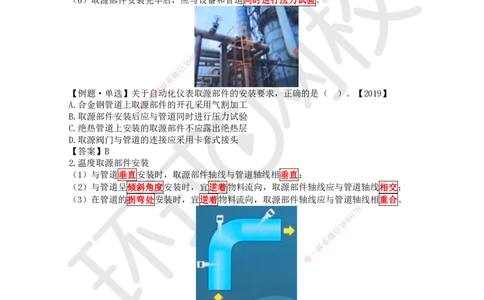

【例题·单选】关于自动化仪表取源部件的安装要求，正确的是（ ）。【2019】
押
准
A.合金钢管道上取源部件的开孔采用气割加工
精
B.取源部件安装后应 与管道同时进行压力试验
C.绝热管道上安装的取源部件不应露出绝热层
D.取源阀门与管道的连接 应采用卡套式接头
【答案】B
2.温度取源部件安装
（1）与管道垂直安装时，取源部 件轴线与管道轴线相垂直；
（2）与管道呈倾斜角度安装时，宜逆 着物料流向，取源部件轴线应与管道轴线相交；
（3）在管道的拐弯处安装时，宜逆着物 料流向，取源部件轴线应与管道轴线相重合。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.压力取源部件安装
（1）压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的
内壁。
（2）压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
扫码关注更多内容
第 2 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（3）在水平和倾斜的管道上安装压力取源部件时，取压点的方位应符合下列要求：
1）测量气体压力时，应在管道的上半部；
2）测量液体压力时，应在管道的下半部与管道水平中心线成 0°~45°夹角范围内。
3）测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成 0°~45°夹角范围
内。

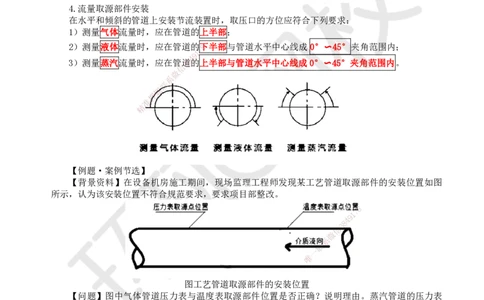

4.流量取源部件安装
在水平和倾斜的管道上安装节流装置时，取压口的方位应符合下列要求：
1）测量气体流量时，应在管道的上半部；
2）测量液体流量时，应在管道的8下 半部与管道水平中心线成 0°〜45°夹角范围内；
7
1
9
4
3）测量蒸汽流量时，应在管3道8的上半部与管道水平中心线成0°〜45°夹角范围内。
信
微
系
联
题
押
准
精
【例题·案例节选】
【背景资料】在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图
所示，认为该安装位置不符合规范要求，要 求项目部整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
图工艺管道取源部件的安装位置
【问题】图中气体管道压力表与温度表取源部件位置是否正确？说明理由。蒸汽管道的压力表
取压点安装方位有何要求？
【参考答案】
（1）不正确。
理由：压力取源部件与温度取源部件在同一管段上时的压力取源部件应安装在温度取源部件的
上游侧。
（2）测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成 0°~45°夹角范围
内。
5.物位取源部件安装
（1）物位取源部件的安装位置，应选在物位变化灵敏，且检测元件不应受到冲击的部位。
（2）内浮筒液位计和浮球液位计采用导向管或其他导向装置时，导向管或导向装置应垂直安装，
导向管内液流应畅通。
扫码关注更多内容
第 3 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
6.分析取源部件安装
（1）分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样
品的位置。取样点周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应。
（2）在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求相同。

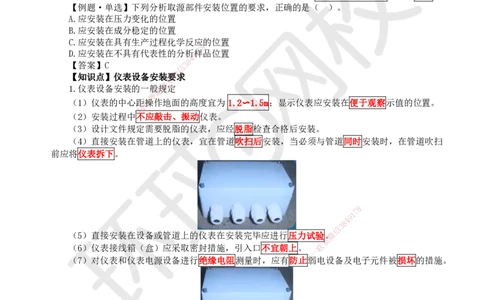

【例题·单选】下列分析取源部件安装位置的要求，正确的是（ ）。
A.应安装在压力变化的位置
B.应安装在成分稳定的位置
C.应安装在具有生产过程化学反应的位置
8
7
D.应安装在不具有代表性的分析1样品位置
9
4
8
【答案】C 信 3
微
【知识点】仪表设备安装系要求
联
1.仪表设备安装的一般题规定
押
（1）仪表的中心距准操作地面的高度宜为 1.2〜1.5m；显示仪表应安装在便于观察示值的位置。
精
（2）安装过程中不 应敲击、振动仪表。
（3）设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装。
（4）直接安装在管道上的仪表，宜在管道吹扫后安装，当必须与管道同时安装时，在管道吹扫
前应将仪表拆下。
8
1
7
9
8
4
信
3
（5）直接安装在设备或管道上的仪表在安装完毕 应进行压力试验。微
系
（6）仪表接线箱（盒）应采取密封措施，引入口不宜 朝上。 联
一
（7）对仪表和仪表电源设备进行绝缘电阻测量时，应有 防止 唯弱电设备及电子元件被损坏的措施。
2.温度检测仪表安装
（1）测温元件安装在易受被测物料强烈冲击的位置时，应按设计文件规定采取防弯曲措施。
（2）压力式温度计的感温包必须全部浸入被测对象中。
（3）在多粉尘的部位安装测温元件，应釆取防止磨损的措施。
扫码关注更多内容
第 4 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
3.物位检测仪表安装
（1）浮筒液位计的安装应使浮筒呈垂直状态，浮筒中心处于正常操作液位或分界液位的高度。
（2）超声波物位计的安装：
不应安装在进料口的上方；
传感器宜垂直于物料表面；
在信号波束角内不应有遮挡物；
物料的最高物位不应进入仪表的盲区。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【例题·单选】关于 超声波物位计安装要求，错误的是（ ）。
A.应安装进料口上方
B.传感器宜垂直于物料表面
C.在信号波束角内不应有遮挡 物
D.物料的最高物位不应进入仪表 的盲区
【答案】A
4.4.2 自动化仪表管线施工技术
【知识点】自动化仪表线路施工要求
1.仪表线路安装的一般规定
1
7 8
9
（1）电缆电线敷设前，应进行外观检查和导 通检查，并应用兆欧表8测4量绝缘电阻，其绝缘电
信
3
阻值不应小于5MΩ。 微
系
（2）当线路周围环境温度超过 65°C 时应采取隔热措 施；附近联有火源时应采取防火措施。
一
（3）线路不得敷设在易受机械损伤、腐蚀性物质排放、 潮湿 唯、强磁场和强静电场干扰的位置。
（4）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道的下
方；
线路与绝热的设备及管道绝热层之间的距离应大于或等于 200mm，与其他设备和管道之间的距
离应大于或等于150mm。
（5）线路敷设完毕，要测量电缆电线的绝缘电阻。并应进行校线和标号，在线路终端处，应加
标志牌。
【例题·单选】自动化仪表线路敷设完毕后，应测量电缆电线的（ ）。
A.绝缘电阻
扫码关注更多内容
第 5 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
B.额定电流
C.击穿电压
D.线路电阻
【答案】A
4.4.3 自动化仪表系统调试要求
【知识点】自动化仪表调试的一般要求
1.仪表在安装前，应进行检查、校准和试验。
仪表安装前的校准和试验应在室内进行。试验室无电磁场干扰；室内温度保持在 10〜35°C。
2.仪表试验的电源电压应稳定。
交流电源 电压波动范围±10%
＞60V，波动范围±10%
直流电源
＜60V，波动范围±5%
3.仪表试验的气源应清洁、干燥、压力稳定，露点比最低环境温度低 10°C 以上。
4.仪表校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对值不
宜超过被校准仪表基本误差绝对值的718/3。
1
9
5.单台仪表的校准点应在仪表8全4量程范围内均匀选取，一般不应少于 5 个点；回路试验时，仪
3
信
表校准点不应少于 3个点。 微
系
【例题·多选】自动化联仪表试验的电源电压要求有（ ）。
题
A.交流电源电压波动押范围为±10%
准
B.60V以上的直流精电源电压波动范围为±5%
C.60V以上的直流电源电压波动范围为±10%
D.60V以下的直流电源 电压波动范围为±5%
E.60V以下的直流电源电压 波动范围为±10%
【答案】ACD
小结
1.自动化仪表设备安装技术
2.自动化仪表管线施工技术
3.自动化仪表系统调试要求
