2025环球网校一级建造师《机电工程管理与实务》考点精讲-第23讲
【课前学习建议】
本讲的学习内容如下：冷冻、冷却水管道安装技术要求；冷凝水管道安装技术要求；水系统阀部
件安装；制冷剂管道、管件安装；水系统管道强度、严密性试验及管道冲洗；
【考点】通风与空调水系统施工技术（★★★）
【真题分布数据统计】（2016案/2019案/2020多/2021案/2022案/2024案）
1.水管道安装（16、22）
2.水系统阀部件安装（22）
3.制冷剂管道、管件安装
4.水系统管道强度、严密性试验及管道冲洗（19、21）
5.管道及支吊架防腐施工
6.管道绝热施工（20、22）
7.金属保护壳施工（24）

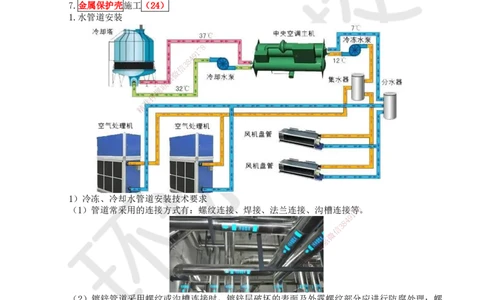

1.水管道安装
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1）冷冻、冷却水管道安装技术要求
（1）管道常采用的连接方式有：螺纹连接、焊接、法兰连接、沟槽连接等7 8。
1
9
4
8
3
信
微
系
联
一
唯
（2）镀锌管道采用螺纹或沟槽连接时，镀锌层破坏的表面及外露螺纹部分应进行防腐处理；螺
纹连接的螺纹应清洁规整，接口处的外露螺纹应为 2~3扣，不应有外露填料。镀锌管道采用焊接和法
兰焊接连接时，对焊缝及热影响区的表面应进行二次镀锌或防腐处理。
（3）钢管采用焊接时，宜采用机械方法切割，不得采用氧乙炔火焰切割；焊口表面无烧穿、裂
纹、结瘤、夹渣和气孔等缺陷，焊缝应平整、饱满，焊波均匀一致。
（4）管道采用法兰连接时，法兰面应与管道中心线垂直、同心，连接螺栓长度应一致，螺母应
在同一侧，并应均匀拧紧。紧固后的螺母应与螺栓端部平齐或略低于螺栓。法兰衬垫的材料、规格与
厚度应符合设计要求。
扫码关注更多
第 1 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

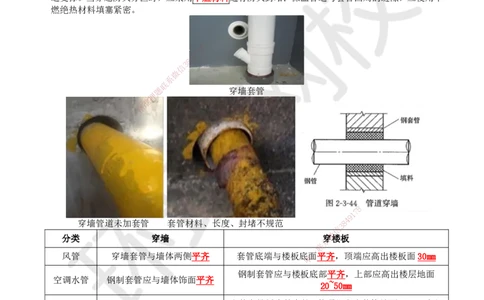

（6）管道穿过地下室或地下构筑物外墙时，应采取防水措施，对有严格防水要求的建筑物，必
须采用柔性防水套管。管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应
与墙体饰面或楼板底部平齐，上部应高出楼层地面 20~50mm（对比建筑管道）,且不得将套管作为管
道支撑。当穿越防火分区时，应采用不燃材料进行防火封堵；保温管道与套管四周的缝隙，应使用不
燃绝热材料填塞紧密。
8
7
1
9
4
8
3
信
微
系
联
题 穿墙套管
押
准
精
8
1
7
9
穿墙管道未加套管 套管材料、长度、封 堵不规范 8
4
信
3
微
分类 穿墙 系穿楼板
联
一
风管 穿墙套管与墙体两侧平齐 套管底端与 楼板底唯面平齐，顶端应高出楼板面30mm
钢制套管应与楼板底部平齐，上部应高出楼层地面
空调水管 钢制套管应与墙体饰面平齐
20~50mm
安装在楼板内的套管，其顶部高出装饰地面20mm，底部
应与楼板底面相平
建筑管道 两端与饰面相平
安装在卫生间及厨房内的套管，其顶部应高出装饰地面
50mm，底部应与楼板底面相平
（8）固定在建筑结构上的管道支吊架，不得影响结构体的安全。
（9）无热位移的管道吊架的吊杆应垂直安装，有热位移的管道吊架的吊杆应向热膨胀（或冷收
缩）的反方向偏移安装。竖井内的立管应按每两层或三层设置滑动支架。（对比建筑管道）
（11）冷（热）水管道与支吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用
不燃与难燃硬质绝热材料或经防腐处理的木衬垫。衬垫的厚度与绝热层厚度相同，宽度应不小于支吊
架支承面的宽度。衬垫一般采用下方上圆方式，表面平整、接合面的空隙应填实，用抱箍固定于型钢
支架上。
扫码关注更多
第 2 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）冷凝水管道安装技术要求
（1）冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于 8‰，支
管坡度宜大于或等于 1%，且应坡向出水口。（16、22案）提示：教材有误，8%应为8‰。
【课中知识拓展】
注意与建筑管道中的凝结水管道坡度区分：凝结水管道，坡度应为 3‰，不得小于 2‰。注意千
分号和百分号的区别。

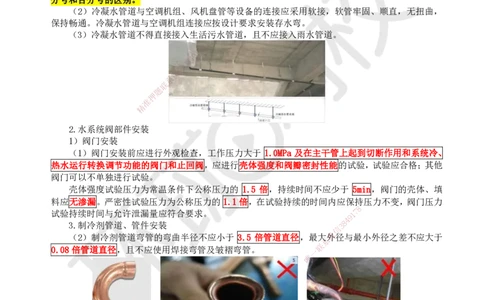

（2）冷凝水管道与空调机组、风机盘管等设备的连接应采用软接，软管牢固、顺直，无扭曲，
保持畅通。冷凝水管道与空调机组连接应按设计要求安装存水弯。
（3）冷凝水管道不得直接接入生活污水管道，且不应接入雨水管道。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.水系统阀部件安装
1）阀门安装
（1）阀门安装前应进行外观 检查，工作压力大于 1.0MPa 及在主干管上起到切断作用和系统冷、
热水运行转换调节功能的阀门和止回 阀，应进行壳体强度和阀瓣密封性能的试验，试验应合格；其他
阀门可以不单独进行试验。
壳体强度试验压力为常温条件下公称压力的 1.5 倍，持续时间不应少于 5min，阀门的壳体、填
料应无渗漏。严密性试验压力为公称压力的 1 .1倍，在试验持续的时间内应保持压力不变，阀门压力
8
试验持续时间与允许泄漏量应符合要求。 1 7
9
3.制冷剂管道、管件安装
信
3 8
4
（2）制冷剂管道弯管的弯曲半径不应小于 3.5 倍 管道直径，最大微外径与最小外径之差不应大于
系
0.08倍管道直径，且不应使用焊接弯管及皱褶弯管。
联
一
唯
（3）制冷剂管道的分支管，应按介质流向弯成90°与主管连接，不宜使用弯曲半径小于1.5倍
管道直径的压制弯管。
扫码关注更多
第 3 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（4）铜管采用承插钎焊焊接连接时，承口应迎着介质流动方向。当采用套管钎焊焊接连接时，
插接深度应符合规定；当采用对接焊接时，管道内壁应齐平，错边量不应大于 0.1倍壁厚，且不大于
1mm。
（5）制冷剂阀门安装前应进行强度和严密性试验。强度试验压力为阀门公称压力的 1.5 倍，持
续时间不应少于 5min；严密性试验压力为阀门公称压力的 1.1倍，持续时间 30s，不漏为合格。

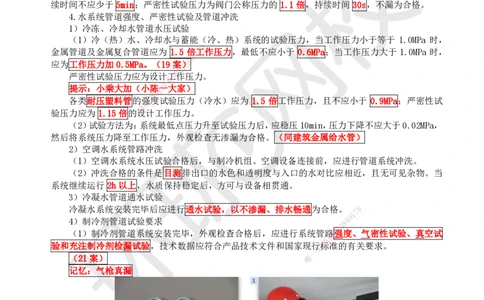

4.水系统管道强度、严密性试验及管道冲洗
1）冷冻、冷却水管道水压试验
（1）冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，当工作压力小于等于 1.0MPa 时，
8
金属管道及金属复合管道应为 1.5 倍1 7工作压力，最低不应小于 0.6MPa；当工作压力大于 1.0MPa 时，
9
4
8
应为工作压力加0.5MPa。（19案3）
信
微
严密性试验压力应为设计工作压力。
系
联
提示：小乘大加（小陈题一大家）
押
各类耐压塑料管的准强度试验压力（冷水）应为 1.5 倍工作压力，且不应小于 0.9MPa；严密性试
精
验压力应为 1.15倍的设计工作压力。
（2）试验方法为：系统 最低点压力升至试验压力后，应稳压10min，压力下降不应大于0.02MPa，
然后将系统压力降至工作压力 ，外观检查无渗漏为合格。（同建筑金属给水管）
2）空调水系统管路冲洗
（1）空调水系统水压试验合格 后，与制冷机组、空调设备连接前，应进行管道系统冲洗。
（2）冲洗合格的条件是目测排出 口的水色和透明度与入口的水对比应相近，且无可见杂物。当
系统继续运行 2h以上，水质保持稳定后， 方可与设备相贯通。
3）冷凝水管道通水试验
冷凝水系统安装完毕后应进行通水试验，以 不渗漏、排水畅通为合格。 8
1
7
9
4）制冷剂管道试验要求 8 4
信
3
（1）制冷剂管道系统安装完毕，外观检查合格后 ，应进行系统管路微强度、气密性试验、真空试
系
验和充注制冷剂检漏试验，技术数据应符合产品技术文件 和国家现行联标准的有关要求。
一
（21案） 唯
记忆：气枪真漏
（2）制冷系统的吹扫排污应采用压力为 0.5〜0.6MPa（表压）的干燥压缩空气或氮气，应以白
色（布）标识靶检查 5min，目测无污物为合格。系统吹扫干净后，系统中阀门的阀芯应拆下清洗干
净。
扫码关注更多
第 4 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
1
7
9
8
4
3
信
序号 管道类别 微 试验 工作压力（MPa） 试验压力
系
联
题 干管坡度宜大于或等于8％，
1 冷凝水排水管押
准 支管坡度宜大于或等于1%
精
金属 管道及 强度试验 1.5P工，
≤1.0
2 冷（热）水 金属复 合 （小乘大加） 不小于0.6MPa
冷却水 管道 （小陈一大家） ＞1.0 P工+0.5MPa
蓄能
（冷、热） 各类耐压 强度试验 1.5P工，不小于0.9MPa
3
塑料管 严密性试验 1.15P设工
4 空调水冲洗 目测排出 口的水色和透明度与入口的水对比应相近，且无可见杂物
5 冷凝水系统通水试验 不渗漏、排水畅通为合8格
1
7
9
6 制冷剂管道 强度、气密性试 验 、真空试验和充注
信
制3 8冷
4
剂检漏试验、吹扫排污
微
系
一
联
唯
扫码关注更多
第 5 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
管道
试验类型 试验过程 试验要求
类型
室内给水管道水压试验必须符 金属及复合管给水管道系统在试验压力下观
合设计要求，水压试验应包括 测10min，压力降不应大于0.02MPa，然后降
水压强度试验和严密性试验。 到工作压力进行检查，应不渗不漏；塑料管
室内给
压力试验 当设计未注明时，各种材质的 给水系统应在试验压力下稳压1h，压力降不
水系统
给水管道系统强度试验压力均 得超过0.05MPa，然后在工作压力的1.15倍
为工作压力的1.5倍，但不得 状态下稳压2h，压力降不得超过0.03MPa，
小于0.6MPa。 同时检查各连接处不得渗漏。
灌水到满水15min，水面下降 隐蔽或埋地的排水管道在隐蔽前必须做灌水
灌水试验 后再灌满观察5min，液面不降， 试验，其灌水高度应不低于底层卫生器具的
（隐蔽、 管道及接口无渗漏为合格 上边缘或底层地面高度。
室内排 埋地） 安装在室内的雨水管道在安装后应做灌水试
灌水试验持续1h，不渗不漏。
水系统 验，灌水高度必须到每根立管上部的雨水斗。
通球试验
排水主立管及水平干管管道均 通球球径不小于排水管道管径的2/3，通球率
（主管、
应做通球试验 8 必须达到100%。
干管） 1 7
9
4
管道埋设前3 8必须做灌水试验和
信 排水应畅通、无堵塞，管接口无渗漏。
通水试验微
系
室外排 灌水、
联
按排题水检查井分段试验，试验
水系统 通水试验
押
准水头应以设计和规范要求为 逐段观察。
精
准，时间不少于30min，
【例题·案例节选】 【2019】
【背景资料】空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工
图中注明空调供水管的工作压力 为1.3MPa，开式冷却水系统工作压力为0.9MPa。
【问题】计算空调供水管和开 式冷却水的试验压力。试验压力最低不应小于多少MPa？
【参考答案】空调供水管试验压力：1.3+0.5=1.8MPa
开式冷却水的试验压力：0.9×1.5= 1.35MPa
当工作压力小于等于1.0MPa时，应为 1.5倍工作压力，最低不应小于0.6MPa。
【例题·案例节选】【2021】
8
【背景资料】项目部依据施工总进度计划， 编制多联机组空调系统施工9进1
7
项目部（见表 3），报
8
4
公司审批时被否定，要求重新编制。 信 3
微
系
联
一
唯
扫码关注更多
第 6 页 共 7 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【问题】
2.项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷剂管道需要进行哪
些试验？
【参考答案】
2.（1）否定原因：制冷剂灌注应在系统压力试验后进行，程序错误。
（2）制冷剂管道安装完毕，检查合格后，应进行系统管路强度、气密性试验、真空试验和充注
制冷剂检漏试验。
