4.1.3 机械设备安装要求与精度控制
1. 机械设备安装要求
2）垫铁的设置要求
（1）垫铁与设备基础之间应接触良好；每组垫铁应放置整齐平稳、接触良好。
（2）每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力
部位下方。
（3）设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5块。

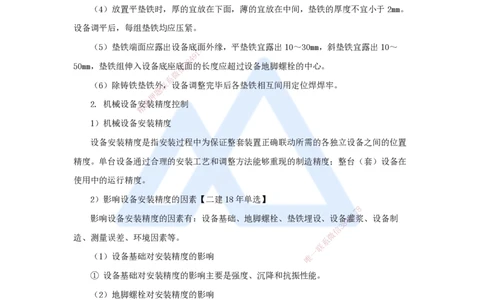

（4）放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm。
设备调平后，每组垫铁均应压紧。
（5）垫铁端面应露出设备底面8外缘，平垫铁宜露出10～30mm，斜垫铁宜露出10～
7
1
9
4
8
50mm，垫铁组伸入设备底座信底3面的长度应超过设备地脚螺栓的中心。
微
系
（6）除铸铁垫铁外联，设备调整完毕后各垫铁相互间用定位焊焊牢。
题
押
2. 机械设备安准装精度控制
精
1）机械设备安装精度
设备安装精度是指安装过程中为保证整套装置正确联动所需的各独立设备之间的位置
精度。单台设备通过合理的安装工艺和调整方法能够重现的制造精度；整台（套）设备在
使用中的运行精度。
2）影响设备安装精度的因素【二建18年单选】
8
7
1
影响设备安装精度的因素有：设备基础、地脚螺栓、垫铁埋设、设备4 9灌浆、设备制
8
3
信
微
造、测量误差、环境因素等。
系
联
一
（1）设备基础对安装精度的影响 唯
① 设备基础对安装精度的影响主要是强度、沉降和抗振性能。
（2）地脚螺栓对安装精度的影响
① 地脚螺栓对安装精度的影响主要是紧固力和垂直度。
② 地脚螺栓紧固力不够、安装不垂直，会造成设备固定不牢，引起安装偏差发生变
化。
（3）垫铁埋设对安装精度的影响
① 垫铁埋设对安装精度的影响主要是承载面积和接触情况。
② 垫铁承受载荷的有效面积不够，或垫铁与基础、垫铁之间、垫铁与设备之间接触不
好，会引起安装偏差发生变化。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（4）设备灌浆对安装精度的影响
① 设备灌浆对安装精度的影响主要是强度和密实度。
② 地脚螺栓预留孔一次灌浆、基础与设备之间的二次灌浆强度不够、不密实，会造成
地脚螺栓和垫铁松动，引起安装偏差发生变化。
（5）设备制造对安装精度的影响【22年案例】
设备制造对安装精度的影响主要是加工精度和装配精度。

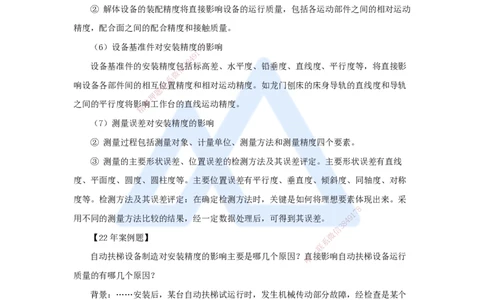

① 设备制造质量达不到设计要求，对安装精度直接产生影响。
② 解体设备的装配精度将直接影响设备的运行质量，包括各运动部件之间的相对运动
精度，配合面之间的配合精度和接触质量。
（6）设备基准件对安装精度的8影响
7
1
9
4
8
设备基准件的安装精度信包3括标高差、水平度、铅垂度、直线度、平行度等，将直接影
微
系
响设备各部件间的相互联位置精度和相对运动精度。如龙门刨床的床身导轨的直线度和导轨
题
押
之间的平行度将影准响工作台的直线运动精度。
精
（7）测量误差对 安装精度的影响
② 测量过程包括测量对象、计量单位、测量方法和测量精度四个要素。
③ 测量的主要形状误差、 位置误差的检测方法及其误差评定。主要形状误差有直线
度、平面度、圆度、圆柱度等。主要 位置误差有平行度、垂直度、倾斜度、同轴度、对称
度等。检测方法及其误差评定：在确定检 测方法时，关键是如何将理想要素体现出来。采
8
1
7
用不同的测量方法比较的结果，经一定数据处理 后，可得到其误差。
8
4 9
信
3
微
【22年案例题】
系
联
一
自动扶梯设备制造对安装精度的影响主要是哪几个原 因？唯直接影响自动扶梯设备运行
质量的有哪几个原因？
背景：……安装后，某台自动扶梯试运行时，发生机械传动部分故障，经检查是某个
梯级轴（见下图）存在质量问题，影响了自动扶梯的安装精度和运行质量，损坏了中间传
动环节……
【问题】自动扶梯设备制造对安装精度的影响主要是 哪几个原因？直接影响自动扶梯
设备运行质量的有哪几个原因？
【答案】（1）自动扶梯设备制造对安装精度的影响主要是：加工精度、装配精度。
（2）直接影响自动扶梯设备运行质量的原因有：各运动部件之间的相对运动精度、配
合面之间的配合精度、配合面之间的接触质量。
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3）安装精度的控制方法
（1）提高安装精度的方法【23年单选】
① 从人、机、料、法、环、测等方面着手，尽量排除和避免影响安装精度的诸因素。
④ 必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。这种方法
是在调整法解决不了时才使用。
4.1.4 机械设备试运行
1. 设备试运行步骤

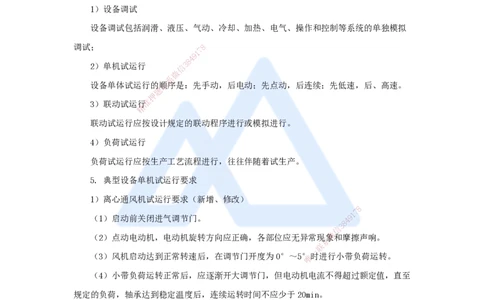

1）设备调试
设备调试包括润滑、液压、气动、冷却、加热、电气、操作和控制等系统的单独模拟
调试； 8
7
1
9
4
8
2）单机试运行 信 3
微
系
设备单体试运行的联顺序是：先手动，后电动；先点动，后连续；先低速，后、高速。
题
押
3）联动试运行准
精
联动试运行应按 设计规定的联动程序进行或模拟进行。
4）负荷试运行
负荷试运行应按生产工艺 流程进行，往往伴随着试生产。
5. 典型设备单机试运行要求
1）离心通风机试运行要求（新增、修 改）
8
1
7
（1）启动前关闭进气调节门。
8
4 9
信
3
微
（2）点动电动机，电动机旋转方向应正确，各部位应无异常现象和摩擦声响。
系
联
一
（3）风机启动达到正常转速后，在调节门开度为0 °～5°唯时进行小带负荷运转。
（4）小带负荷运转正常后，应逐渐开大调节门，但电动机电流不得超过额定值，直至
规定的负荷，轴承达到稳定温度后，连续运转时间不应少于20min。
（5）具有滑动轴承的大型风机，带负荷试运转2h后应停机检查轴承，轴承应无异常
现象；当合金表面有局部研伤时应进行修整，再连续运转不应少于6h。
（6）高温离心通风机进行高温试运转时，其升温速率不应大于50℃/h；进行冷态试
运转时，其电机不得超带负荷运转。
（7）试运转中，在轴承表面测得的温度不得高于环境温度40℃，轴承振动速度有效
值不得超过6.3mm/s；矿井用离心通风机振动速度有效值不得超过4.6mm/s。
P128~144 本章小结
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
选择部分：16、17、18、19年考查典型零部件装配，24年考查机械设备固定，13、
14、15考查设备安装精度控制、20考查机械设备润滑的主要作用，22年考查设备安装工
序、21年考查设备基础种类及应用。
案例部分：14年考过基础质量验收、15年考查设备安装工序、19年考查机械设备安
装工序、机械设备典型零部件安装实操，21年垫铁实操、典型零部件安装（过盈配合件装
配、联轴器装配）。22年考查影响设备安装精度的因素（设备制造），23、24年考查典型零
部件装配。

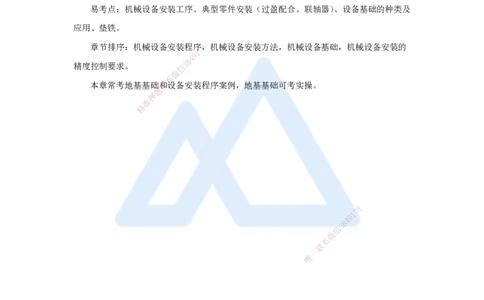

易考点：机械设备安装工序、典型零件安装（过盈配合、联轴器）、设备基础的种类及
应用、垫铁。
章节排序：机械设备安装程序8，机械设备安装方法，机械设备基础，机械设备安装的
7
1
9
4
8
精度控制要求。 信 3
微
系
本章常考地基基础联和设备安装程序案例，地基基础可考实操。
