3.5.2 电梯设备安装技术
1. 电梯设备安装程序
1）曳引式电梯安装程序【23年单选】
设备进场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→曳
引机（主机）安装→限速器安装→机房电气装置安装→轿厢、安全钳及导靴安装→轿厢电
气安装→缓冲器安装→对重安装→曳引钢丝绳、悬挂装置及补偿装置安装→开门机、轿门
和层门安装→层站电气安装→调试→检验及试验→验收。

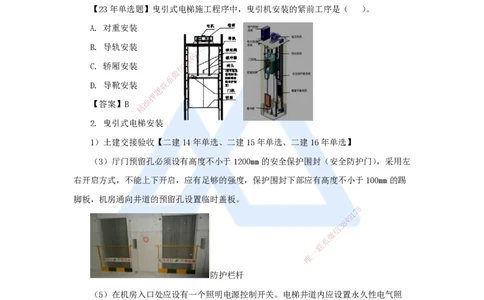

【23年单选题】曳引式电梯施工程序中，曳引机安装的紧前工序是（ ）。
A. 对重安装
B. 导轨安装 8
7
1
9
4
8
C. 轿厢安装 信 3
微
系
D. 导靴安装 联
题
押
【答案】B 准
精
2. 曳引式电梯安装
1）土建交接验收【二建14年单选、二建15年单选、二建16年单选】
（3）厅门预留孔必须设有高度不小于1200mm的安全保护围封（安全防护门），采用左
右开启方式，不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm的踢
脚板，机房通向井道的预留孔设置临时盖板。
8
7
1
9
4
8
3
信
微
系
联
一
唯
防护栏杆
（5）在机房入口处应设有一个照明电源控制开关。电梯井道内应设置永久性电气照
明，井道照明电压宜采用36V安全电压，井道内照度不得小于50lx，井道最高点和最低点
0.5m内应各装一盏灯，中间灯间距不超过7m，并分别在机房和底坑设置控制开关。（修
改）
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
井道电气照明
2）电梯设备进场验收【20年单选】
（1）检查设备、部件等与装箱单相符，设备外观不存在明显的损坏。

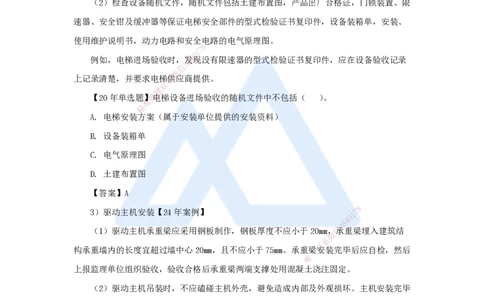

（2）检查设备随机文件，随机文件包括土建布置图，产品出厂合格证，门锁装置、限
速器、安全钳及缓冲器等保证电梯安全部件的型式检验证书复印件，设备装箱单，安装、
使用维护说明书，动力电路和安全电路的电气原理图。
8
7
1
9
例如，电梯进场验收时，8发4现没有限速器的型式检验证书复印件，应在设备验收记录
3
信
微
上记录清楚，并要求电梯系供应商提供。
联
题
【20年单选题】押电梯设备进场验收的随机文件中不包括（ ）。
准
精
A. 电梯安装方 案（属于安装单位提供的安装资料）
B. 设备装箱单
C. 电气原理图
D. 土建布置图
【答案】A
8
3）驱动主机安装【24年案例】
1
7
9
8
4
（1）驱动主机承重梁应采用钢板制作，钢板 厚度不应小于20mm，信承
3
重梁埋入建筑结
微
系
构承重墙内的长度宜超过墙中心20mm，且不应小于75 mm。承重梁一
联
安装完毕后应自检，然后
唯
上报监理单位组织验收，验收合格后承重梁两端支撑处用混 凝土浇注固定。
（2）驱动主机吊装时，不应磕碰主机外壳，避免造成内部及外观损坏。主机安装完毕
后，所有旋转部件外侧均应涂成黄色，并标明电梯运行方向的箭头及文字说明。
【24年案例题】
某机电安装公司总承包一大型商务办公楼的机电工程…
…安装驱动主机的承重梁采用钢板制作；承重梁制作安装完成，项目部自检合格后，
即用混凝土浇筑固定。
【问题】制作驱动主机承重梁的钢板厚度最小是多少？项目部在承重梁浇筑固定前还
应完成哪项工作？
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【答案】（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm。
（2）承重梁埋入建筑结构承重墙内的长度宜超过墙中心20mm，且不应小于75mm。承
重梁浇筑固定前应进行自检然后上报监理单位组织验收，并合格。
5）轿厢及对重（平衡重）系统安装
（2）绳头组合必须安全可靠，且每个绳头组合必须安装防螺母松动和脱落的装置。
（3）钢丝绳严禁有死弯，当轿厢悬挂在两根钢丝绳或链条上，且其中一根钢丝绳或链
条发生异常相对伸长时，装设的电气安全开关应动作。

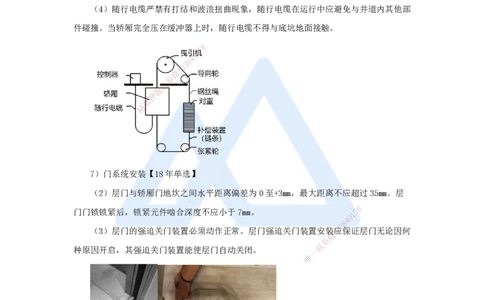

（4）随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部
件碰撞。当轿厢完全压在缓冲器上时，随行电缆不得与底坑地面接触。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
7）门系统安装【18年单选】
（2）层门与轿厢门地坎之间水平距 离偏差为0至+3mm，最大距离不应超过35mm。层
8
门门锁锁紧后，锁紧元件啮合深度不应小于7 mm。
1
7
9
8
4
（3）层门的强迫关门装置必须动作正常。层 门强迫关门装置安装信应
3
保证层门无论因何
微
系
种原因开启，其强迫关门装置能使层门自动关闭。 一
联
唯
电梯层门地坎和轿厢地坎
例如：某电梯在门系统验收中，检查人员将层门打开到1/3行程、1/2行程或全行程
时，取消外力后，层门均应自行关闭，且在门开关过程中，无异常情况发生，说明该层门
强迫关门装置动作正常。
8）电气安装
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（1）机房和井道内应按设计要求配线，护套电缆可明敷于井道或机房，但不得明敷于
地面。
（2）电气设备、导管及线槽的外露可导电部分应当与保护线（PE）连接，接地支线应
分别直接接至接地干线上，不得互相连接后再接地。
（3）动力和电气安全装置的导体之间和导体对地之间的绝缘电阻不得小于0.5MΩ。
9）电梯整机验收【二建19年单选】
（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应
载有均匀分布的125%额定载重量。

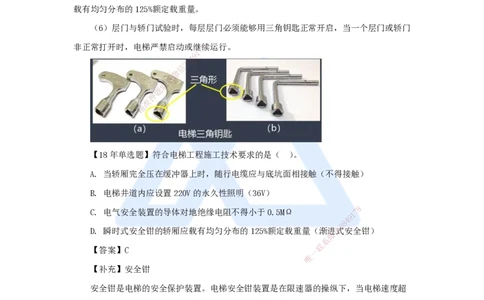

（6）层门与轿门试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门
非正常打开时，电梯严禁启动或继8续运行。
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【18年单选题】符合电梯工程施工技术要求的是（ ）。
A. 当轿厢完全压在缓冲器上时 ，随行电缆应与底坑面相接触（不得接触）
B. 电梯井道内应设置220V的永久 性照明（36V）
8
C. 电气安全装置的导体对地绝缘电阻不 得小于0.5MΩ
1
7
9
8
4
D. 瞬时式安全钳的轿厢应载有均匀分布的1 25%额定载重量（渐进信式
3
安全钳）
微
系
【答案】C 一
联
唯
【补充】安全钳
安全钳是电梯的安全保护装置。电梯安全钳装置是在限速器的操纵下，当电梯速度超
过电梯限速器设定的限制速度，或在悬挂绳发生断裂和松弛的情况下，将轿厢紧急制停并
夹持在导轨上的一种安全装置。渐进式的制动力是逐渐加大直到制停轿厢，冲击较小；瞬
时式的制动是瞬间制停轿厢，没有缓冲，冲击很大。
GB 7588-2003规定：
1. 若电梯额定速度大于0.63m/s，轿厢应采用渐进式安全钳。若电梯额定速度小于或
等于0.63m/s，轿厢可采用瞬时式安全钳。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3.5.3 自动扶梯安装技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2. 自动扶梯（或自动人行道）安装
1）设备进场验收【22年案例、二建14年案例】
（1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明
书，以及动力电路和安全电路的电气原理图。
（3）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。
【22年案例题】
自动扶梯进场验收的技术资料必须提供哪些文件的复印件？随机文件有哪些内容？
背景：……自动扶梯等设备进场验收合格，资料齐全。
……
【答案】自动扶梯进场验收的技术资料必须提供：
（1）梯级的型式检验报告复印8件；
7
1
9
4
8
（2）扶手带的断裂强度信证3书复印件；
微
系
（3）随机文件有：联土建布置图；产品出厂合格证；装箱单；安装、使用维护说明书；
题
押
动力电路和安全电准路的电气原理图。
精
3. 自动扶梯（自 动人行道）整机验收
2）绝缘电阻要求【24年单选】
导线之间和导线对地之间 的绝缘电阻应大于1000Ω/V，动力电路和电气安全装置电路
不得小于0.5MΩ，其他电路（控制、 照明、信号等）不得小于0.25MΩ。
【24年单选题】关于自动扶梯整机验 收时的绝缘电阻值的说法，错误的是（ ）。
8
1
7
A. 信号电路的绝缘电阻不得小于0.25MΩ
8
4 9
信
3
微
B. 动力电路的绝缘电阻不得小于0.25MΩ（不得小于0.5MΩ）
系
联
一
C. 控制电路的绝缘电阻不得小于0.25MΩ 唯
D. 照明电路的绝缘电阻不得小于0.25MΩ
【答案】B
3. 自动扶梯（自动人行道）整机验收
3）安全保护验收【21年单选】
（1）自动扶梯（自动人行道）无控制电压或电路接地故障及过载时必须自动停止运
行。
（2）自动扶梯（自动人行道）发生下列情况时，必须通过安全触点或安全电路使开关
断开并停止运行。
① 控制装置在超速和运行方向非操纵逆转下动作。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
② 附加制动器动作。
③ 直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长。
④ 驱动装置与转向装置之间的距离（无意性）缩短。
⑤ 梯级、踏板下陷，或胶带进入梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带
支撑结构。
⑥ 无中间出口的连续安装的多台自动扶梯（自动人行道）中的一台停止运行。
⑦ 扶手带入口保护装置动作。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
4）设备性能验收
（1）自动扶梯（自动人行道）的性能试 验，在额定频率和额定电压下，
8
梯级、踏板或
1
7
9
胶带沿运行方向空载时的速度与额定速度之间的 允许偏差为±5%；扶手
信
3带8
4
的运行速度相对
微
梯级、踏板或胶带的速度允许偏差为0～+2%。【22年 单选】
系
联
一
唯
【22年单选题】自动扶梯扶手带的运行速度相对梯级 速度 的最大允许偏差为（ ）。
A. +1%
B. +2%
C. +3%
D. +5%
【答案】B
P107～115 本章小结
选择题部分：18年考查电梯安装要求，17年考查电梯准用程序，16、19年考查电梯
安装资料，23年考查曳引式电梯安装程序，15年考查自动扶梯验收要求，20年考电梯设
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
备进场验收的随机文件，21、22、24年考自动扶梯、自动人行道整机安装验收要求。
案例题部分：13年考查电梯施工前手续、电梯安装资料、电梯施工要求，24年考查电
梯的组成、曳引式电梯安装，22年自动扶梯的组成、自动扶梯施工要求，14年二建考查自
动扶梯土建交接试验等。
易考点：曳引式电梯施工要求、电梯安装资料。
章节排序：分类与施工程序，工程施工要求。
本章主要考查选择题，电梯施工前手续、电梯安装资料、电梯施工要求案例题。
