4.8.2 汽轮发电机安装技术
2. 汽轮机主要设备的安装技术要求
1）汽轮机设备安装程序【24年多选】

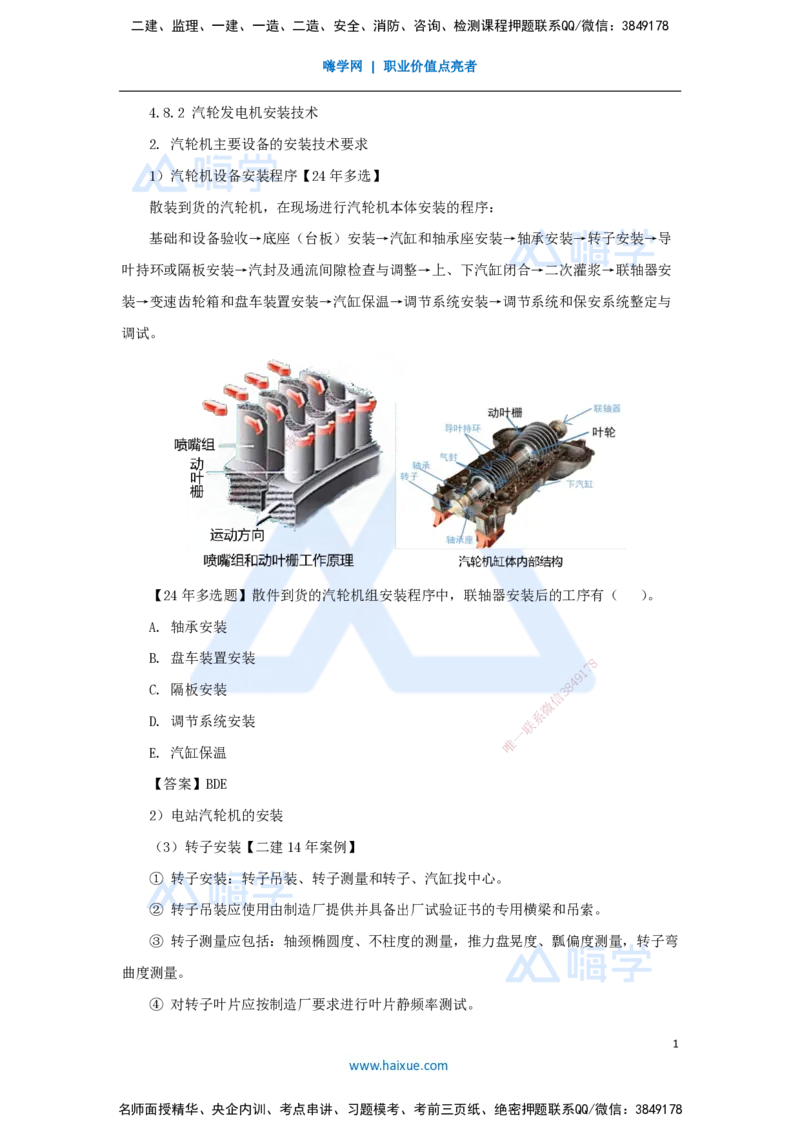

散装到货的汽轮机，在现场进行汽轮机本体安装的程序：
基础和设备验收→底座（台板）安装→汽缸和轴承座安装→轴承安装→转子安装→导
叶持环或隔板安装→汽封及通流间隙检查与调整→上、下汽缸闭合→二次灌浆→联轴器安
装→变速齿轮箱和盘车装置安装→汽缸保温→调节系统安装→调节系统和保安系统整定与
调试。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

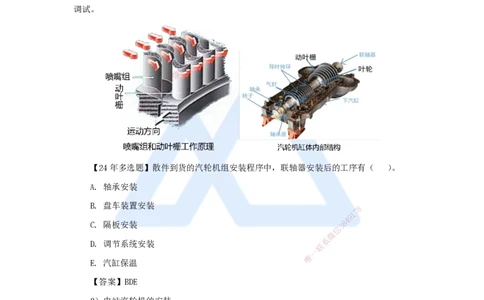

【24年多选题】散件到货的汽轮机组安装程序中，联轴器安装后的工序有（ ）。
A. 轴承安装
B. 盘车装置安装
8
7
1
9
4
C. 隔板安装 3 8
信
微
系
D. 调节系统安装
联
一
唯
E. 汽缸保温
【答案】BDE
2）电站汽轮机的安装
（3）转子安装【二建14年案例】
① 转子安装：转子吊装、转子测量和转子、汽缸找中心。
② 转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③ 转子测量应包括：轴颈椭圆度、不柱度的测量，推力盘晃度、瓢偏度测量，转子弯
曲度测量。
④ 对转子叶片应按制造厂要求进行叶片静频率测试。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
⑤ 转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。
（4）隔板的安装
① 隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。
② 采用钢丝找中心时，钢丝的固定装置对钢丝紧力和位置应能微调，所用钢丝直径不
宜超过0.40mm，钢丝的拉力应为破坏应力的3/4，测量时应对钢丝垂弧进行修正，制造厂
有明确要求时，应按其要求执行。
【补充】隔板是汽轮机各级的间壁，用以固定静叶片。静叶是指固定在隔板上静止不
动的叶片。
喷嘴是由两个相邻静叶片构成的不动汽道，是一个把蒸汽的热能转变为动能的结构元
件。 8
7
1
9
4
8
由一列喷嘴和一列动叶信栅3组成的汽轮机最基本的工作单元叫做汽轮机的级。
微
系
联
题
押
准
精

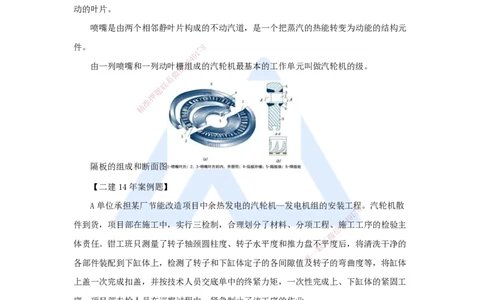

隔板的组成和断面图
【二建14年案例题】
A单位承担某厂节能改造项目中余热发 电的汽轮机—发电机组的安装工程
8
。汽轮机散
1
7
9
件到货，项目部在施工中，实行三检制，合理划 分了材料、分项工程、
信
3施8
4
工工序的检验主
微
体责任。钳工班只测量了转子轴颈圆柱度、转子水平 度和推力盘不
系
平度后，将清洗干净的
联
一
唯
各部件装配到下缸体上，检测了转子和下缸体定子的各间隙 值 及转子的弯曲度等，将缸体
上盖一次完成扣盖，并按技术人员交底单中的终紧力矩，一次性完成上、下缸体的紧固工
序。项目部专检人员在巡察过程中，紧急制止了该工序的作业。
【问题】1. 汽轮机转子应包括哪些测量？
【答案】汽轮机转子测量应包括：轴颈椭圆度、不柱度的测量，推力盘晃度、瓢偏
度，转子弯曲度测量。
（6）上、下汽缸闭合【修改】
① 连续进行，不得中断：上、下汽缸闭合也称汽轮机扣大盖。汽轮机扣大盖时扣盖区
域应封闭管理，扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
止，全程工作应连续进行，不得中断。
（6）上、下汽缸闭合
② 进行试扣：汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽
缸内零部件的配合情况全面检查。
上下汽缸闭合（扣大盖）
8
7
1
9
4
8
3
信
微
系

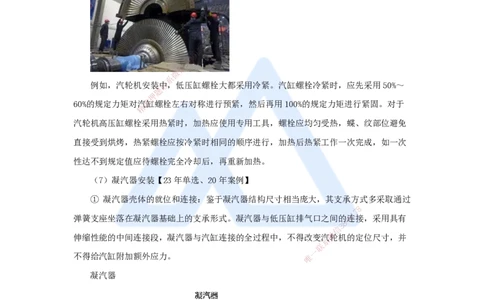

例如，汽轮机安装联中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%～
题
押
60%的规定力矩对汽准缸螺栓左右对称进行预紧，然后再用100%的规定力矩进行紧固。对于
精
汽轮机高压缸螺栓采 用热紧时，加热应使用专用工具，螺栓应均匀受热，蝶、纹部位避免
直接受到烘烤，热紧螺栓应按冷紧时相同的顺序进行，加热后热紧工作一次完成，如一次
性达不到规定值应待螺栓完全 冷却后，再重新加热。
（7）凝汽器安装【23年单选、 20年案例】
① 凝汽器壳体的就位和连接：鉴于凝 汽器结构尺寸相当庞大，其支承方式多采取通过
8
1
7
弹簧支座坐落在凝汽器基础上的支承形式。凝汽 器与低压缸排气口之间的
8
4 9连接，采用具有
信
3
微
伸缩性能的中间连接段，凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并
系
联
一
不得给汽缸附加额外应力。 唯
凝汽器
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
② 凝汽器内部设备、部件的安装：包括管板、隔板冷却管束的安装、连接。凝汽器组
装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应无渗
漏。已经就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时
把水放净。
【20年案例题】
A公司总承包2X660MW火力发电厂1#机组的建筑安装工程，工程包括：锅炉、汽轮发
电机、水处理、脱硫系统等。……
在未采取任何技术措施的情况下，公司对凝汽器汽侧进行了灌水试验无泄漏，但造成
部分弹簧支座因过载而损坏。返修后，进行汽轮机组轴系对轮中心找正工作，经初找、复
找验收合格。 8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7

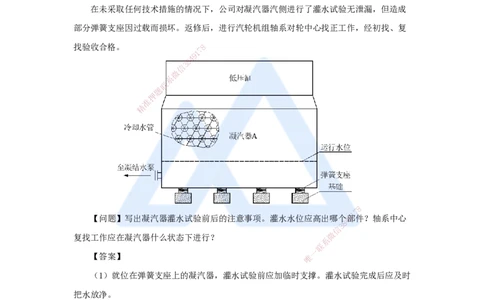

【问题】写出凝汽器灌水试验前后的注意事 项。灌水水位应高出哪个
8
4 9部件？轴系中心
信
3
微
复找工作应在凝汽器什么状态下进行？
系
联
一
【答案】 唯
（1）就位在弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时
把水放净。
（2）灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。
（3）轴系中心复找应在凝汽器灌水至模拟运行状态时进行。
（8）轴系对轮中心的找正【16、17、20年案例】
① 轴系对轮中心找正主要是对高中对轮中心、中低对轮中心、低低对轮中心和低发对
轮中心的找正。
② 在轴系对轮中心找正时，首先要以低压转子为基准；其次，对轮找中心通常都以全
实缸、凝汽器灌水至模拟运行状态进行调整；
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
例如，某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高
低差预留值分别为：轴系中心找正要进行多次，即：轴系初找；凝汽器灌水至运行重量后
的复找；汽缸扣盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结
时的复找。除第一次初找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态
下进行的。【16、17、20年案例】
8
7
1
9
4
8
3
信
微
系
联
题
【17年案例题】押
准
精
某机电工程公司 通过招标承包了一台660MW火电机组安装工程，工程开工前，施工单
位向监理工程师提交了工 程安装主要施工进度计划（如下图所示，单位：d），满足合同工
期的要求并获业主批准。
……

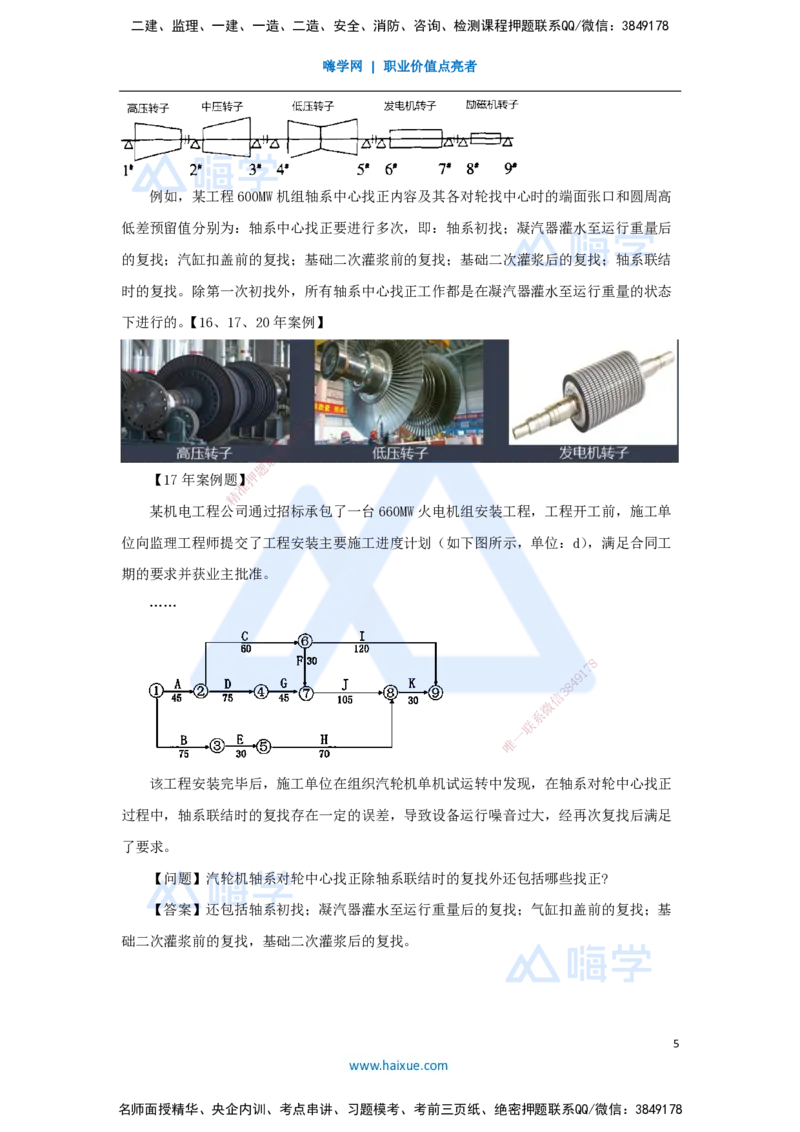

8
1
7
9
8
4
信
3
微
系
联
一
唯
该工程安装完毕后，施工单位在组织汽轮机单机试运转中发现，在轴系对轮中心找正
过程中，轴系联结时的复找存在一定的误差，导致设备运行噪音过大，经再次复找后满足
了要求。
【问题】汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正?
【答案】还包括轴系初找；凝汽器灌水至运行重量后的复找；气缸扣盖前的复找；基
础二次灌浆前的复找，基础二次灌浆后的复找。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
