1.2.2 专用设备的分类和性能
1. 电力工程设备
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组成。（新增）

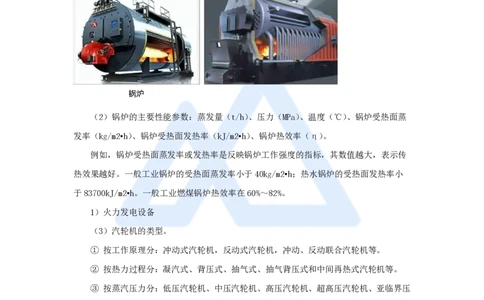

（1）锅炉的类型
① 按照特种设备目录分：承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉。
（2）锅炉的主要性能参数：蒸发量（t/h）、压力（MPa）、温度（℃）、锅炉受热面蒸
发率（kg/m2▪h）、锅炉受热面发热率（kJ/m2▪h）、锅炉热效率（η）。
例如，锅炉受热面蒸发率或发热率是反映锅炉工作强度的指标，其数值越大，表示传
热效果越好。一般工业锅炉的受热面蒸发率小于40kg/m2▪h；热水锅炉的受热面发热率小
于83700kJ/m2▪h。一般工业燃煤锅炉热效率在60%～82%。
1）火力发电设备
（3）汽轮机的类型。
① 按工作原理分：冲动式汽轮机，反动式汽轮机，冲动、反动联合汽轮机等。
② 按热力过程分：凝汽式、背压式、抽气式、抽气背压式和中间再热式汽轮机等。
③ 按蒸汽压力分：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压
力汽轮机、超临界压力汽轮机、超超临界压力汽轮机等。
④ 按蒸汽流动方向分：轴流式汽轮机、辐流式汽轮机等。
（4）汽轮机的性能参数。
功率（MW）、主汽压力（MPa）、主汽温度（℃）、进气量（t/h）、排气压力（MPa）、汽
耗（kg/kWh）、转速（r/min）等。（修改）
1
www.haixue.com嗨学网 | 职业价值点亮者
（5）汽轮发电机组成：定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。转
子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。
（6）汽轮发电机性能参数：额定容量、额定转速、极数、额定频率、功率因数、额定
电流、效率、励磁电压、励磁电流、绕组接法等。（新增）

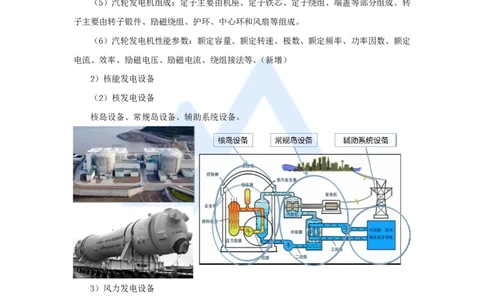

2）核能发电设备
（2）核发电设备
核岛设备、常规岛设备、辅助系统设备。
3）风力发电设备
2. 风力发电机组的组成
【18、24年单选、22年多选】
① 直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系
统、电控系统和防雷保护系统组成。
直驱机具有结构简单、可靠性强、效率高、维护成本低等优点，降低了风机机械故障
率。由于直驱式发电机永磁材料在振动、冲击、高温情况下容易出现失磁现象，无法在现
场条件下检修，所以一旦出现问题只有返厂维修。
2
www.haixue.com嗨学网 | 职业价值点亮者
风力发电机安装

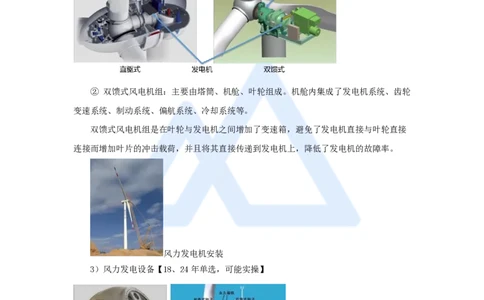

② 双馈式风电机组：主要由塔筒、机舱、叶轮组成。机舱内集成了发电机系统、齿轮
变速系统、制动系统、偏航系统、冷却系统等。
双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接与叶轮直接
连接而增加叶片的冲击载荷，并且将其直接传递到发电机上，降低了发电机的故障率。

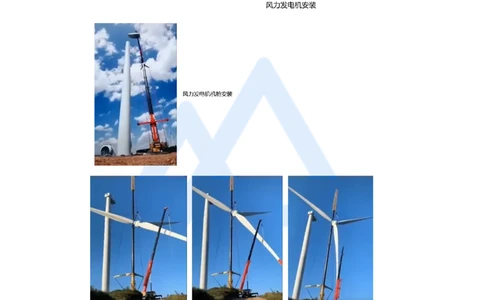

风力发电机安装
3）风力发电设备【18、24年单选，可能实操】
3
www.haixue.com嗨学网 | 职业价值点亮者
【补充】按风叶的可调性分为：定桨距风电机组和变桨距风电机组。
4
www.haixue.com嗨学网 | 职业价值点亮者
【24年单选题】下列发电系统中，不包含汽轮机设备的是（ ）。
A. 火力发电系统
B. 风力发电系统
C. 核能发电系统
D. 光热发电系统
【答案】B
【22年多选】直驱式风电机组的组成系统包括（ ）。
A. 叶轮总成
B. 测风系统
C. 电控系统
D. 齿轮系统
E. 防雷保护
【答案】ABCE
【补充】风力发电机组防雷系统
风力发电机组都是安装在野外广阔的平原地区，风力发电设备高达几十米甚至上百
米，对于处于旷野之中高耸物体，无论怎么样防护，都不可能完全避免雷击，因此，对于
风力发电机组的防雷来说，应该把重点放在遭受雷击时如何迅速将雷电流引入大地，尽可
能地减少由雷电导入设备的电流。
主流的方法有两种，一种是在叶片的表面或内部安装金属材料将电流从叶尖引至叶根
通叶片轮毂的联接泻流；另一种是在叶片表面添加到点材料，使雷电流在叶片表面传导，
5
www.haixue.com嗨学网 | 职业价值点亮者
避免叶片的损坏。
【补充】风力发电机组测风系统
风电机组的风车必须迎着风才能发电。需要通过测风系统来帮助风机找风，测风系统
主要由风向标和风速仪构成，风向标负责寻找到风吹来的方向，风机工作的时候首先通过
风向标寻找到风的方向，然后通过偏航系统将机头旋转到正对风吹来的方向。
6
www.haixue.com嗨学网 | 职业价值点亮者
4）光伏发电设备【16年实操】
4）光伏发电设备（修改）
（1）光伏发电系统的分类
① 独立光伏发电系统。也叫离网光伏发电。主要由太阳能电池组件、充放电控制
器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
7
www.haixue.com嗨学网 | 职业价值点亮者
② 并网光伏发电系统。是太阳能组件产生的直流电经过并网逆变器转换成符合电网要
求的交流电之后直接接入公共电网。主要由光伏电池组件、并网逆变器、公共电网、监控
系统组成。
并网光伏发电系统连接电网（16年一建实操图）
③ 分布式光伏发电系统。又称分散式发电或分布式供能。基本设备包括光伏电池组
件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜，供电系统监控
装置和环境监测装置等设备。
（2）光伏发电系统的参数
光伏发电系统的主要性能参数是光伏发电厂发电功率（kW）。
5）光热发电设备
（1）光热发电的类型：槽式光热发电、塔式光热发电、蝶式光热发电和菲涅尔式光热
发电，目前国内常见的是槽式光热发电设备和塔式光热发电设备。
8
www.haixue.com嗨学网 | 职业价值点亮者
（2）槽式光热发电。通过跟踪系统，控制槽式太阳能聚光集热器聚集太阳辐射能加热
换热工质，再经热交换器加热水，产生过热蒸汽，驱动汽轮机带动发电机发电。槽式太阳
能聚光集热器的结构主要由槽型抛物面反射镜、集热管、跟踪机构组成。
（3）塔式光热发电。通过定日镜将光能反射到塔顶集热器上加热工质，热工质经热交
换器与水进行热量交换，将水加热成过热蒸汽，驱动汽轮机带动发电机发电。塔式光热设
备有定日镜和塔顶吸热器等。
【补充】菲涅尔式光热发电
菲涅尔式发电系统的工作原理类似槽式光热发电，只是采用菲涅尔结构的平面镜来替
代抛面镜，同时其集热管是固定式的。从这两个方面的设备构成来看，菲涅尔式热发电的
建设成本相较槽式技术来讲更低一些。
9
www.haixue.com嗨学网 | 职业价值点亮者
1.2.3 电气设备的分类和性能
1. 发电设备（新增）
1）发电设备是指用于将机械能转化为电能的设备，建筑机电工程中常用柴油发电机组
作为应急或备用电源，柴油发电机组是一种小型的发电设备。
2）柴油发电机组的性能参数有：功率输出、电压、频率、电流、冷却量及冷却方式、
燃烧空气量、排风量、允许排气背压等。
2. 变电设备
变电设备是将高压转换为低压或将交流电转换为直流电的设备，包括变压器、整流
器、逆变器等。
1）变压器的类型【19年二建单选】
（1）按用途分：电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压
器、电抗器、调压变压器、互感器、其他特种变压器等。
（4）按冷却介质分：油浸式变压器、干式变压器、充气式变压器等。
10
www.haixue.com嗨学网 | 职业价值点亮者
2）变压器的主要技术参数【13年多选】
主要有额定容量、工作频率、额定电压、电压比、效率、空载电流、空载损耗等。

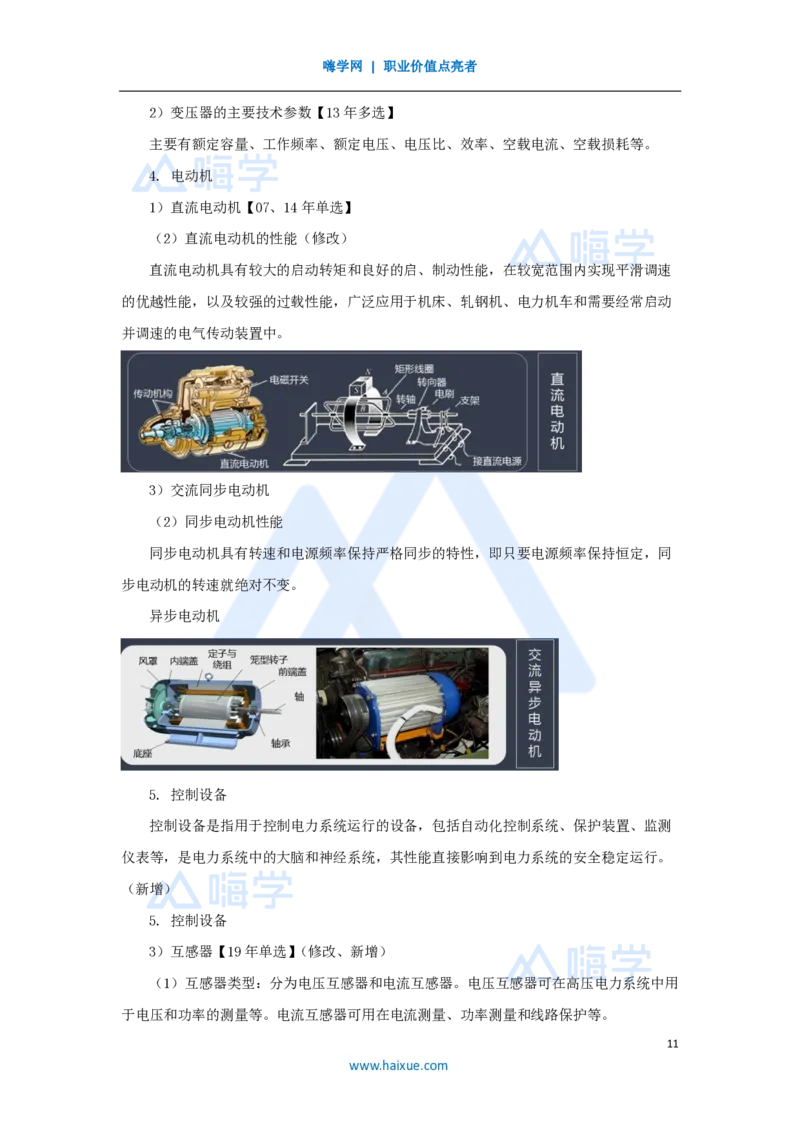

4. 电动机
1）直流电动机【07、14年单选】
（2）直流电动机的性能（修改）
直流电动机具有较大的启动转矩和良好的启、制动性能，在较宽范围内实现平滑调速
的优越性能，以及较强的过载性能，广泛应用于机床、轧钢机、电力机车和需要经常启动
并调速的电气传动装置中。
3）交流同步电动机
（2）同步电动机性能
同步电动机具有转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，同
步电动机的转速就绝对不变。
异步电动机
5. 控制设备
控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、监测
仪表等，是电力系统中的大脑和神经系统，其性能直接影响到电力系统的安全稳定运行。
（新增）
5. 控制设备

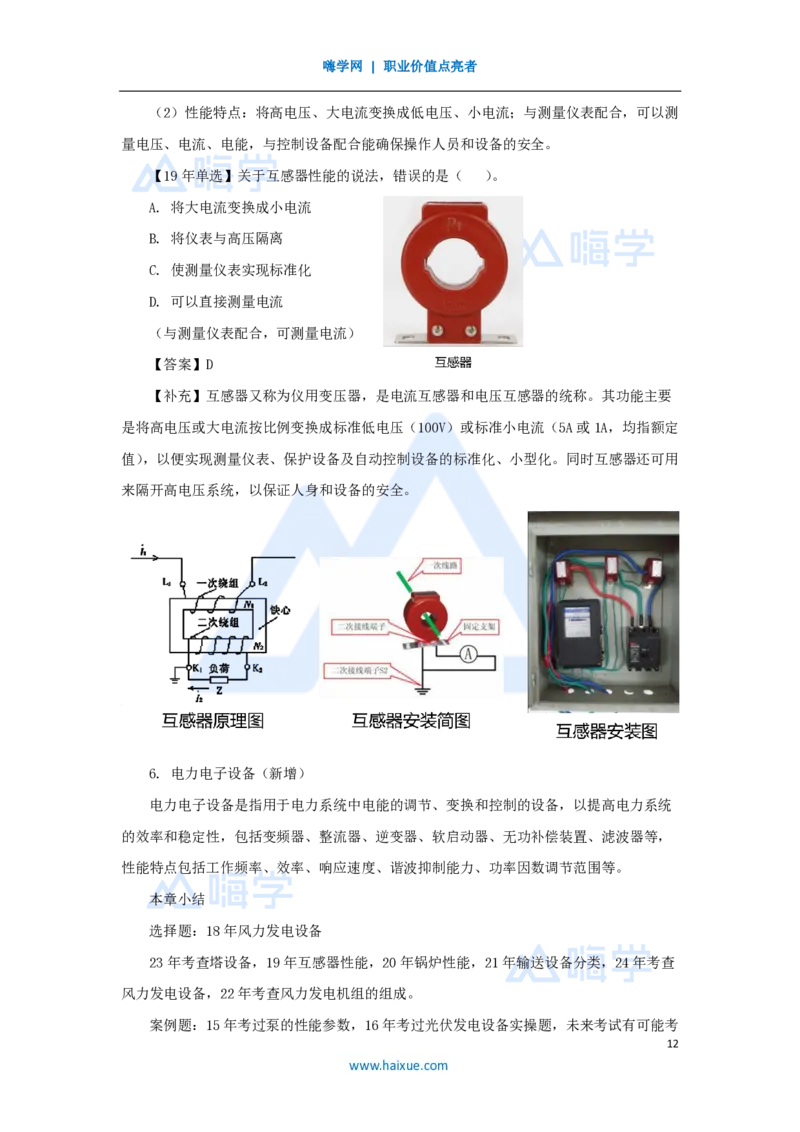

3）互感器【19年单选】（修改、新增）
（1）互感器类型：分为电压互感器和电流互感器。电压互感器可在高压电力系统中用
于电压和功率的测量等。电流互感器可用在电流测量、功率测量和线路保护等。
11
www.haixue.com嗨学网 | 职业价值点亮者
（2）性能特点：将高电压、大电流变换成低电压、小电流；与测量仪表配合，可以测
量电压、电流、电能，与控制设备配合能确保操作人员和设备的安全。
【19年单选】关于互感器性能的说法，错误的是（ ）。
A. 将大电流变换成小电流
B. 将仪表与高压隔离
C. 使测量仪表实现标准化
D. 可以直接测量电流
（与测量仪表配合，可测量电流）
【答案】D
【补充】互感器又称为仪用变压器，是电流互感器和电压互感器的统称。其功能主要
是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定
值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用
来隔开高电压系统，以保证人身和设备的安全。
6. 电力电子设备（新增）
电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，以提高电力系统
的效率和稳定性，包括变频器、整流器、逆变器、软启动器、无功补偿装置、滤波器等，
性能特点包括工作频率、效率、响应速度、谐波抑制能力、功率因数调节范围等。
本章小结
选择题：18年风力发电设备
23年考查塔设备，19年互感器性能，20年锅炉性能，21年输送设备分类，24年考查
风力发电设备，22年考查风力发电机组的组成。
案例题：15年考过泵的性能参数，16年考过光伏发电设备实操题，未来考试有可能考
12
www.haixue.com嗨学网 | 职业价值点亮者
风力发电、光热发电相关的实操题。
章节排序：通用设备、专用设备、电气设备。
重要知识点：泵、电力设备、石油化工设备比较重要。
通用设备（泵、风机、压缩机）和试运行管理结合可考选择或案例。
本章历年常考选择题，风力、光伏、光热发电易考实操。
