1.2 机电工程常用设备
目录 2024年 2023年 2022年
单选 多选 案例 单选 多选 案例 单选 多选 案例
1.2 机电工程常用设备 1 2 2
1.2.1 通用设备的类型和性能
1.2.2 专用设备的类型和性能
1.2.3 电气设备的类型和性能
1.2.1 通用设备的类型和性能

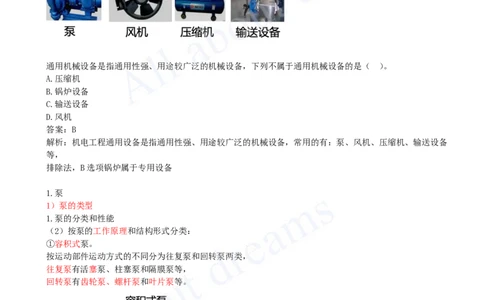

机电工程通用设备是指通用性强、用途较广泛的机械设备，常用的有：泵、风机、压缩机、输送设备等。
通用机械设备是指通用性强、用途较广泛的机械设备，下列不属于通用机械设备的是（ ）。
A.压缩机
B.锅炉设备
C.输送设备
D.风机
答案：B
解析：机电工程通用设备是指通用性强、用途较广泛的机械设备，常用的有：泵、风机、压缩机、输送设备
等，
排除法，B选项锅炉属于专用设备
1.泵
1）泵的类型
1.泵的分类和性能
（2）按泵的工作原理和结构形式分类：
①容积式泵。
按运动部件运动方式的不同分为往复泵和回转泵两类，
往复泵有活塞泵、柱塞泵和隔膜泵等，
回转泵有齿轮泵、螺杆泵和叶片泵等。[注：天一文化专有版权，未经许可不可转发或复印传播]
②叶轮式泵。按泵的叶轮和流道结构的特点不同分为离心泵、轴流泵、混流泵和旋涡泵等。
（3）按泵轴位置可分为：立式泵、卧式泵。
（4）按吸口数目可分为：单吸泵、双吸泵。
（5）按驱动泵的原动机可分为：电动泵、汽轮机泵、柴油机泵、气动隔膜泵等。

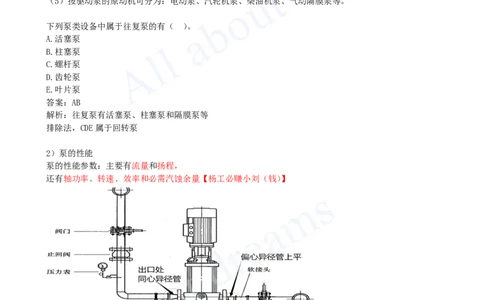

下列泵类设备中属于往复泵的有（ ）。
A.活塞泵
B.柱塞泵
C.螺杆泵
D.齿轮泵
E.叶片泵
答案：AB
解析：往复泵有活塞泵、柱塞泵和隔膜泵等
排除法，CDE属于回转泵
2）泵的性能
泵的性能参数：主要有流量和扬程，
还有轴功率、转速、效率和必需汽蚀余量【杨工必赚小刘（钱）】
（1）流量。是指单位时间内通过泵出口输出的液体量，一般采用体积流量。
（2）扬程。是单位重量输送液体从泵入口至出口的能量增量，对于容积式泵，能量增量主要体现在压力能
增加上，通常以压力增量代替扬程来表示。
例如：一幢30层的高层建筑，其消防水泵的扬程应在130m以上。
（3）效率。可由别的性能参数如流量、扬程和轴功率按公式计算求得。
例如：对于动力式泵，随着液体黏度增大，扬程和效率降低，轴功率增大，所以工业上有时将黏度大的液体
加热使黏性变小，以提高输送效率
2.风机
1）风机的类型[注：天一文化专有版权，未经许可不可转发或复印传播]
分类 包括
（2）按气体在旋转叶轮内部的流动方向分类 离心式风机、轴流式风机、混流式风机。
（3）按结构形式分类 单级风机、多级风机
（4）按排气压强的不同分类 通风机、鼓风机、压气机

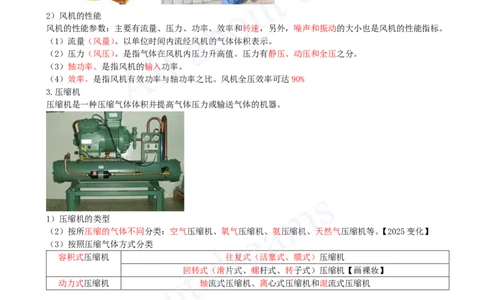

2）风机的性能
风机的性能参数：主要有流量、压力、功率、效率和转速，另外，噪声和振动的大小也是风机的性能指标。
（1）流量（风量）。以单位时间内流经风机的气体体积表示。
（2）压力（风压）。是指气体在风机内压力升高值。压力有静压、动压和全压之分。
（3）轴功率。是指风机的输入功率。
（4）效率。是指风机有效功率与轴功率之比。风机全压效率可达90%
3.压缩机
压缩机是一种压缩气体体积并提高气体压力或输送气体的机器。
1）压缩机的类型
（2）按所压缩的气体不同分类：空气压缩机、氧气压缩机、氨压缩机、天然气压缩机等。【2025变化】
（3）按照压缩气体方式分类
容积式压缩机 往复式（活塞式、膜式）压缩机
回转式（滑片式、螺杆式、转子式）压缩机【画裸妆】
动力式压缩机 轴流式压缩机、离心式压缩机和混流式压缩机
下列压缩机中，不属于动力式压缩机的是（ ）。
A.轴流式压缩机
B.活塞式压缩机
C.离心式压缩机
D.混流式压缩机
答案：B
解析：动力式压缩机：轴流式压缩机、离心式压缩机和混流式压缩机
2）压缩机的性能
压缩机的性能参数：主要包括
①吸气压力、②排气压力、③流量、④工作效率、⑤容积、输入功率、输出功率、性能系数等。
【记忆口诀：洗牌留笑容】[注：天一文化专有版权，未经许可不可转发或复印传播]
王建波老师总结：泵、风机、压缩机参数
通用设备 性能参数
泵 扬程，轴功率、必需汽蚀余量、转速、效率、流量【口诀：杨工必赚小刘（钱）】
风机 主要有流量、压力、功率、效率和转速，另外，噪声和振动的大小也是风机的性能指标。
压缩机 ①吸气压力、②排气压力、③流量、④工作效率、⑤容积、输入功率、输出功率、性能系
数等。【口诀洗牌留笑容】

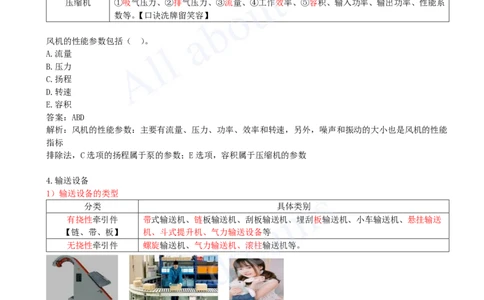

风机的性能参数包括（ ）。
A.流量
B.压力
C.扬程
D.转速
E.容积
答案：ABD
解析：风机的性能参数：主要有流量、压力、功率、效率和转速，另外，噪声和振动的大小也是风机的性能
指标
排除法，C选项的扬程属于泵的参数；E选项，容积属于压缩机的参数
4.输送设备
1）输送设备的类型
分类 具体类别
有挠性牵引件 带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、悬挂输送
【链、带、板】 机、斗式提升机、气力输送设备等
无挠性牵引件 螺旋输送机、气力输送机、滚柱输送机等。
下列输送机中，具有挠性牵引件的有（ ）。
A.带式输送机
B.刮板输送机
C.悬挂输送机
D.小车输送机
E.螺旋输送机
答案：ABCD
解析：排除法，E选项螺旋输送机属于无挠性牵引件设备[注：天一文化专有版权，未经许可不可转发或复印传播]
2）输送设备的性能
（1）输送设备的主要参数：
①输送能力和②线路布置（水平运距、提升高度等）；③输送速度和④驱动功率；⑤主要工作部件的特征尺
寸。
（2）输送设备的性能：只能沿着一定路线向一个方向连续输送物料，可进行水平、倾斜和垂直输送，也可
组成空间输送线路。
