4.7.4 设备钢结构制作与安装技术
1. 钢结构制作
2）钢结构制作程序和要求
（1）金属结构制作的一般程序
原材料（钢材、焊材、连接用紧固件等）检验→排料、拼接→放样与号料→切割、下
料→制孔→矫正和成型→构件装配→焊接→除锈、涂装（油漆）→构件编号、验收出厂。
（4）变形矫正（修改）【22年案例】

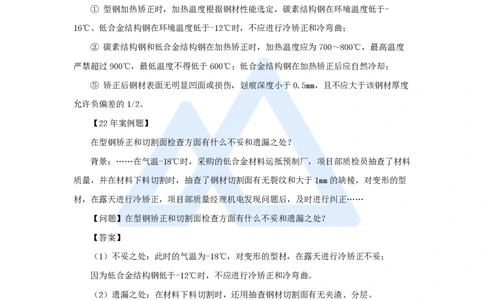

① 型钢加热矫正时，加热温度根据钢材性能选定，碳素结构钢在环境温度低于-
16℃、低合金结构钢在环境温度低于-12℃时，不应进行冷矫正和冷弯曲；
② 碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700～800℃，最高温度
严禁超过900℃，最低温度不得低于600℃；低合金结构钢在加热矫正后应自然冷却；
⑤ 矫正后钢材表面无明显凹面或损伤，划痕深度小于0.5mm，且不应大于该钢材厚度
允许负偏差的1/2。
【22年案例题】
在型钢矫正和切割面检查方面有什么不妥和遗漏之处？
背景：……在气温-18℃时，采购的低合金材料运抵预制厂，项目部质检员抽查了材料
质量，并在材料下料切割时，抽查了钢材切割面有无裂纹和大于1mm的缺棱，对变形的型
材，在露天进行冷矫正，项目部质量经理机电发现问题后，及时进行纠正……
【问题】在型钢矫正和切割面检查方面有什么不妥和遗漏之处？
【答案】
（1）不妥之处：此时的气温为-18℃，对变形的型材，在露天进行冷矫正不妥；
因为低合金结构钢低于-12℃时，不应进行冷矫正和冷弯曲。
（2）遗漏之处：在材料下料切割时，还用抽查钢材切割面有无夹渣、分层。
2. 钢结构安装
3）框架和管廊的安装
框架是指钢构件通过焊接或螺栓连接组成的用于支撑设备或作为操作平台的稳定空间
钢结构体系；管廊是指钢构件通过焊接或螺栓连接组成的支撑管道的稳定空间钢结构体
系。二者是典型的工业钢结构。
（4）框架的安装可采用地面拼装和组合吊装的方法施工，已安装的结构应具有稳定性
和空间刚度；框架的节点采用焊缝连接时，宜设置安装定位螺栓，每个节点定位螺栓数量
1
www.haixue.com嗨学网 | 职业价值点亮者
不得少于2个。

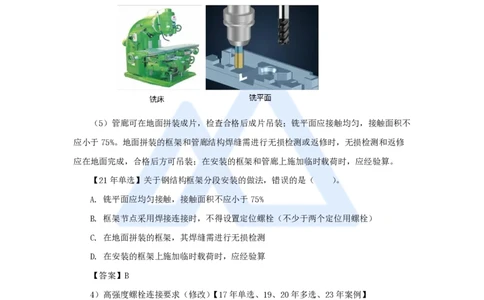

（5）管廊可在地面拼装成片，检查合格后成片吊装；铣平面应接触均匀，接触面积不
应小于75%。地面拼装的框架和管廊结构焊缝需进行无损检测或返修时，无损检测和返修
应在地面完成，合格后方可吊装；在安装的框架和管廊上施加临时载荷时，应经验算。
【21年单选】关于钢结构框架分段安装的做法，错误的是（ ）。
A. 铣平面应均匀接触，接触面积不应小于75%
B. 框架节点采用焊接连接时，不得设置定位螺栓（不少于两个定位用螺栓）
C. 在地面拼装的框架，其焊缝需进行无损检测
D. 在安装的框架上施加临时载荷时，应经验算
【答案】B
4）高强度螺栓连接要求（修改）【17年单选、19、20年多选、23年案例】

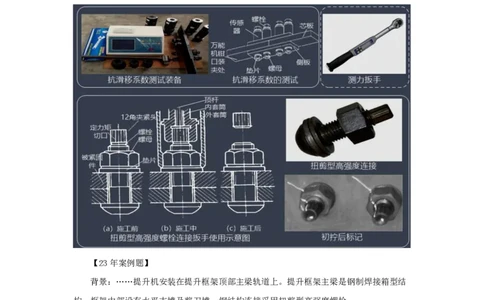

（1）钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试
验和复验，现场处理的构件摩擦面应单独进行抗滑移系数试验；高强度螺栓连接处的摩擦
面可根据设计抗滑移系数的要求选择处理工艺，采用手工砂轮打磨时，打磨方向应与受力
方向垂直；
（2）高强度大六角头螺栓连接副施拧可采用扭矩法或转角法，施工用的扭矩扳手使用
前应进行校正，其扭矩相对误差不得大于±5%；
（3）高强度螺栓安装时，穿入方向应一致，应能自由穿入螺栓孔，不得强行穿入；螺
2
www.haixue.com嗨学网 | 职业价值点亮者
栓不能自由穿入时可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔，且扩孔数量应征得
设计单位同意。
（4）高强度螺栓连接副施拧分为初拧和终拧，大型节点在初拧和终拧间增加复拧；初
拧扭矩值可取终拧扭矩的50%，复拧扭矩应等于初拧扭矩，初拧（复拧）后应对螺母涂刷
颜色标记；高强度螺栓的拧紧宜在24h内完成；
（5）高强度螺栓应按照一定顺序施拧，宜由螺栓群中央顺序向外拧紧；扭剪型高强度
螺栓连接副应采用专业电动扳手施拧。
【23年案例题】
背景：……提升机安装在提升框架顶部主梁轨道上。提升框架主梁是钢制焊接箱型结
构，框架中部设有水平支撑及剪刀撑；钢结构连接采用扭剪型高强度螺栓。
【问题】高强度螺栓连接副在安装前需做哪些试验？高强度螺栓终拧合格的标志是什
么？
【问题】高强度螺栓连接副在安装前需做哪些试验？高强度螺栓终拧合格的标志是什
么？
【答案】高强度螺栓连接副在安装前需做连接摩擦面的抗滑移系数试验和复验；
高强度螺栓终拧合格的标准是拧断螺栓尾部的梅花头。
3
www.haixue.com嗨学网 | 职业价值点亮者
（7）高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、24h之前完成
检查。检查方法采用扭矩法或转角法，与施工方法相同。检查数量为节点数的10%，但不
应少于10个节点，每个被抽查节点按螺栓数抽查10%，且不应少于2个。
（8）扭剪型高强度螺栓终拧后，除因构造原因无法使用专用扳手终拧掉梅花卡头者除
外，未在终拧中扭断梅花卡头的螺纹数不应大于该节点螺栓数的5%。对所有梅花卡头未拧
掉的扭剪型高强度螺栓连接副用扭矩法或转角法进行终拧并作标记。检查数量为节点数的
10%，但不应少于10个节点。

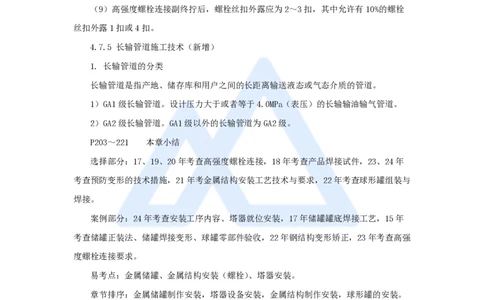

（9）高强度螺栓连接副终拧后，螺栓丝扣外露应为2～3扣，其中允许有10%的螺栓
丝扣外露1扣或4扣。
4.7.5 长输管道施工技术（新增）
1. 长输管道的分类
长输管道是指产地、储存库和用户之间的长距离输送液态或气态介质的管道。
1）GA1级长输管道。设计压力大于或者等于4.0MPa（表压）的长输输油输气管道。
2）GA2级长输管道。GA1级以外的长输管道为GA2级。
P203～221 本章小结
选择部分：17、19、20年考查高强度螺栓连接，18年考查产品焊接试件，23、24年
考查预防变形的技术措施，21年考金属结构安装工艺技术与要求，22年考查球形罐组装与
焊接。
案例部分：24年考查安装工序内容、塔器就位安装，17年储罐罐底焊接工艺，15年
考查储罐正装法、储罐焊接变形、球罐零部件验收，22年钢结构变形矫正，23年考查高强
度螺栓连接要求。
易考点：金属储罐、金属结构安装（螺栓）、塔器安装。
章节排序：金属储罐制作安装，塔器设备安装，金属结构制作安装，球形罐的安装。
本章主要掌握储罐、球罐焊接方法，高强度螺栓。
