4.7 石油化工设备安装技术
2024年 2023年 2022年
4.7
单选 多选 案例 单选 多选 案例 单选 多选 案例
石油化工设备安装技
术
2 10 1 6 1 7

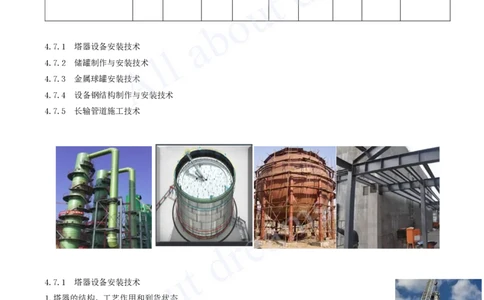

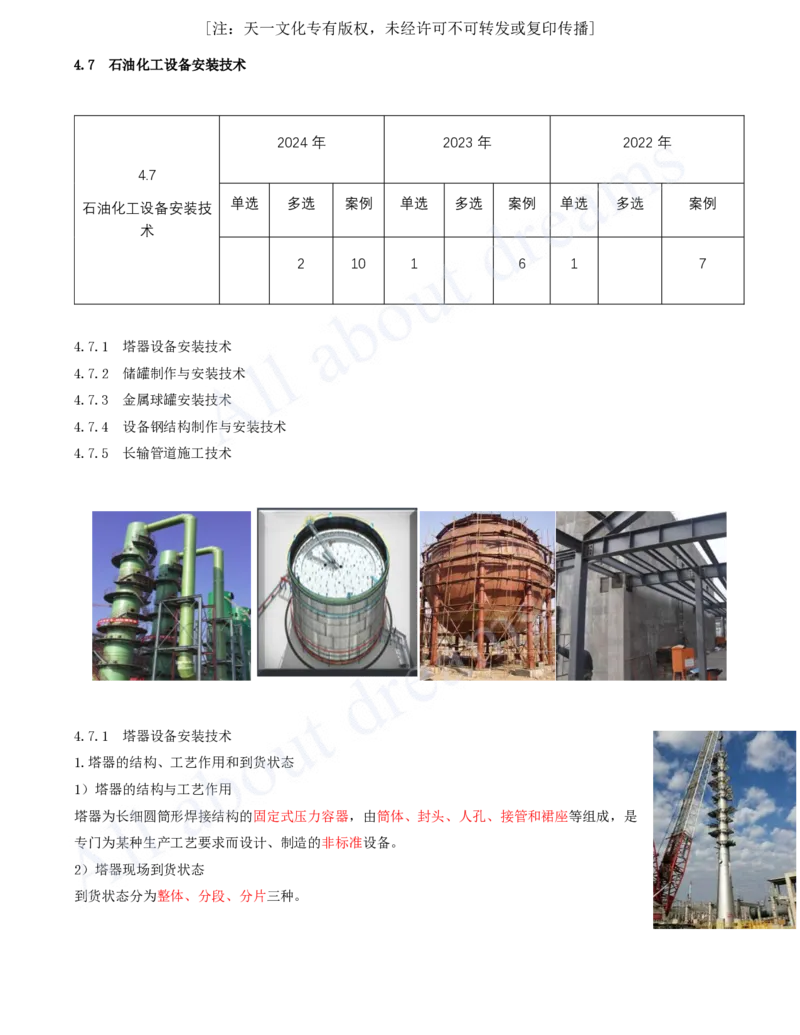

4.7.1 塔器设备安装技术
4.7.2 储罐制作与安装技术
4.7.3 金属球罐安装技术
4.7.4 设备钢结构制作与安装技术
4.7.5 长输管道施工技术
4.7.1 塔器设备安装技术

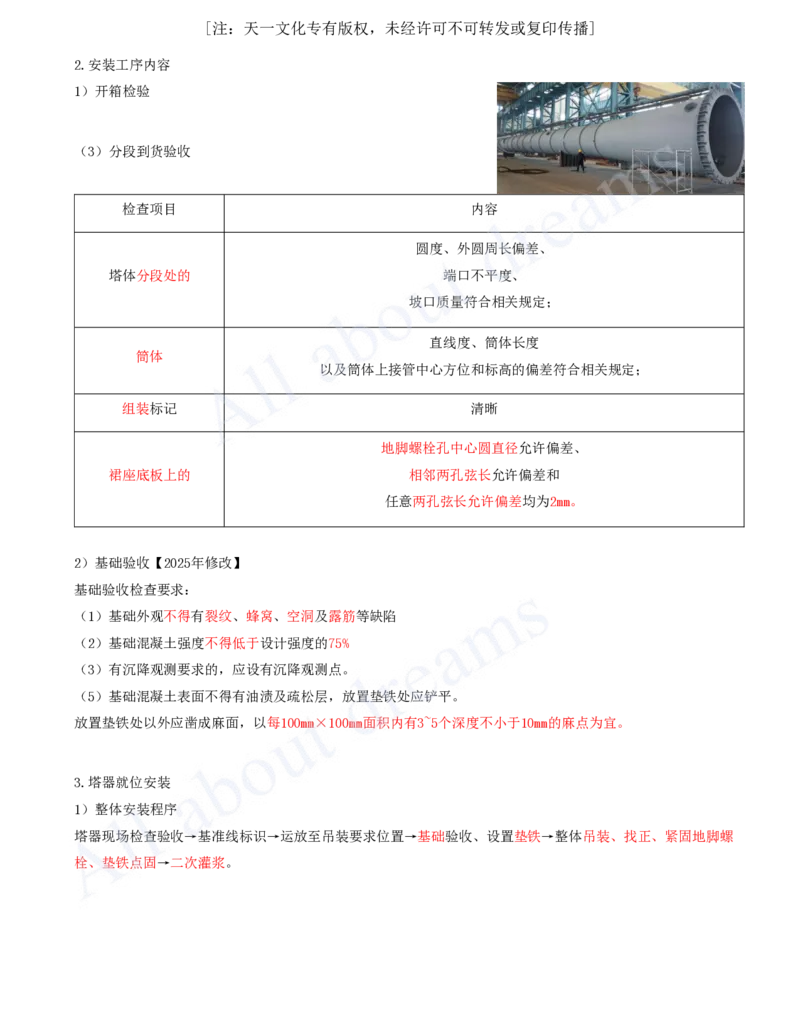

1.塔器的结构、工艺作用和到货状态
1）塔器的结构与工艺作用
塔器为长细圆筒形焊接结构的固定式压力容器，由筒体、封头、人孔、接管和裙座等组成，是
专门为某种生产工艺要求而设计、制造的非标准设备。
2）塔器现场到货状态
到货状态分为整体、分段、分片三种。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.安装工序内容
1）开箱检验
（3）分段到货验收

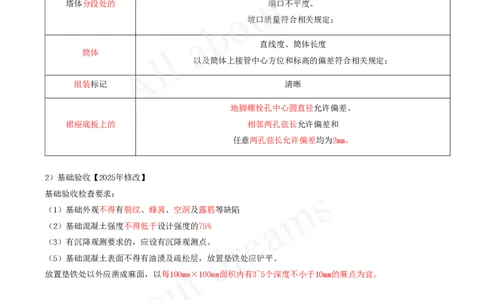

检查项目 内容
圆度、外圆周长偏差、
塔体分段处的 端口不平度、
坡口质量符合相关规定；
直线度、筒体长度
筒体
以及筒体上接管中心方位和标高的偏差符合相关规定；
组装标记 清晰
地脚螺栓孔中心圆直径允许偏差、
裙座底板上的 相邻两孔弦长允许偏差和
任意两孔弦长允许偏差均为2mm。
2）基础验收【2025年修改】
基础验收检查要求：
（1）基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷
（2）基础混凝土强度不得低于设计强度的75%
（3）有沉降观测要求的，应设有沉降观测点。
（5）基础混凝土表面不得有油渍及疏松层，放置垫铁处应铲平。
放置垫铁处以外应凿成麻面，以每100mm×100mm面积内有3~5个深度不小于10mm的麻点为宜。
3.塔器就位安装
1）整体安装程序
塔器现场检查验收→基准线标识→运放至吊装要求位置→基础验收、设置垫铁→整体吊装、找正、紧固地脚螺
栓、垫铁点固→二次灌浆。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）塔器就位

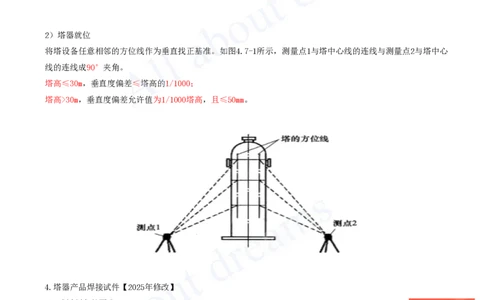

将塔设备任意相邻的方位线作为垂直找正基准。如图4.7-1所示，测量点1与塔中心线的连线与测量点2与塔中心
线的连线成90°夹角。
塔高≤30m，垂直度偏差≤塔高的1/1000；
塔高>30m，垂直度偏差允许值为1/1000塔高，且≤50mm。
4.塔器产品焊接试件【2025年修改】
1）试板制备的要求
（1）应由施焊塔器的焊工，在与施焊相同的条件下采用与施焊塔器相同的焊接工艺焊接试板。
（2）试板材料应与塔器用材具有相同标准、相同牌号、相同厚度和相同热处理状态。
（3）试板焊接后及时打上焊工钢印代号，经检验员外观检查合格后，打上检验员钢印号。
（4）塔器焊后需热处理时，试件应随焊缝一起进行热处理。
3）焊接产品试件的复验
（1）试样的拉伸、弯曲试验如不合格，允许复验。
对不合格的项目取双倍试样进行复验，达到合格指标为合格。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）冲击试验如不能满足合格指标，允许复验。
对不合格的项目再取一组（3个）试样进行试验。
合格指标为：前后两组6个试样的冲击功平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定
值70%的只允许有1个
5.耐压试验
1）耐压试验前应确认的条件
（1）设备本体及与本体相焊的内件、附件焊接和检验工作全部完成。

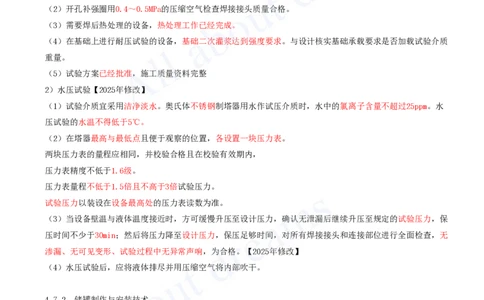

（2）开孔补强圈用0.4～0.5MPa的压缩空气检查焊接接头质量合格。
（3）需要焊后热处理的设备，热处理工作已经完成。
（4）在基础上进行耐压试验的设备，基础二次灌浆达到强度要求。与设计核实基础承载要求是否加载试验介质
重量。
（5）试验方案已经批准，施工质量资料完整
2）水压试验【2025年修改】
（1）试验介质宜采用洁净淡水。奥氏体不锈钢制塔器用水作试压介质时，水中的氯离子含量不超过25ppm。水
压试验的水温不得低于5℃。
（2）在塔器最高与最低点且便于观察的位置，各设置一块压力表。
两块压力表的量程应相同，并校验合格且在校验有效期内，
压力表精度不低于1.6级。
压力表量程不低于1.5倍且不高于3倍试验压力。
试验压力以装设在设备最高处的压力表读数为准。
（3）当设备壁温与液体温度接近时，方可缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验压力，保
压时间不少于30min；然后将压力降至设计压力，保压足够时间，对所有焊接接头和连接部位进行全面检查，无
渗漏、无可见变形、试验过程中无异常声响，为合格。【2025年修改】
（4）水压试验后，应将液体排尽并用压缩空气将内部吹干。
4.7.2 储罐制作与安装技术

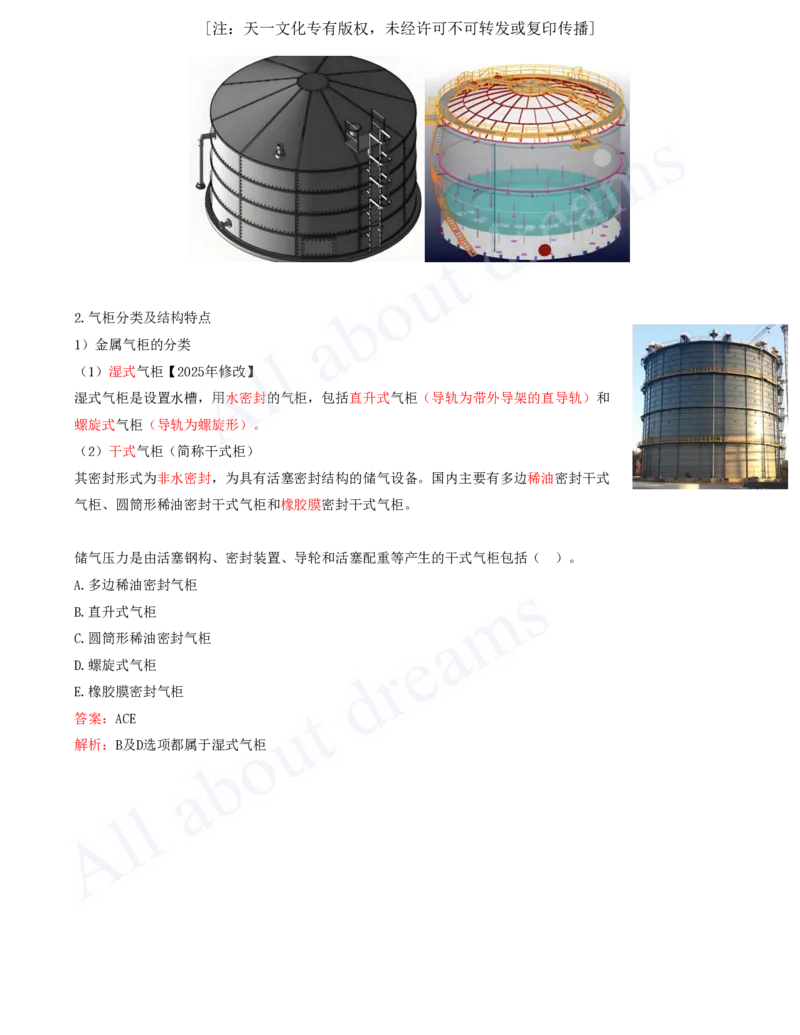

1）金属储罐的分类
（1）根据储罐顶部结构形式分类
①固定顶储罐。指罐顶周边与罐壁顶端固定连接的储罐，主要包括：自支撑式锥顶罐、支撑式锥顶罐、自支撑
式拱顶罐等形式。
②浮顶储罐。指罐顶随罐内液面变化而上下升降的储罐，浮顶包括外浮顶和内浮顶，主要有单盘式浮顶、双盘
式浮顶、敞口隔舱式浮顶、浮筒式浮顶等形式。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.气柜分类及结构特点
1）金属气柜的分类
（1）湿式气柜【2025年修改】
湿式气柜是设置水槽，用水密封的气柜，包括直升式气柜（导轨为带外导架的直导轨）和
螺旋式气柜（导轨为螺旋形）。
（2）干式气柜（简称干式柜）
其密封形式为非水密封，为具有活塞密封结构的储气设备。国内主要有多边稀油密封干式
气柜、圆筒形稀油密封干式气柜和橡胶膜密封干式气柜。
储气压力是由活塞钢构、密封装置、导轮和活塞配重等产生的干式气柜包括（ ）。
A.多边稀油密封气柜
B.直升式气柜
C.圆筒形稀油密封气柜
D.螺旋式气柜
E.橡胶膜密封气柜
答案：ACE
解析：B及D选项都属于湿式气柜
