3.4 智能化系统工程施工技术
3.4 2024年 2023年 2022年
智能化 单选 多选 案例 单选 多选 案例 单选 多选 案例
系统工 1
程 1 1 3
施工技
术
3.4.1 智能化系统的分部分项工程及施工程序
3.4.2 智能化系统的线缆和光缆施工技术
3.4.3 智能化系统的设备安装技术
3.4.4 智能化系统的调试和检测

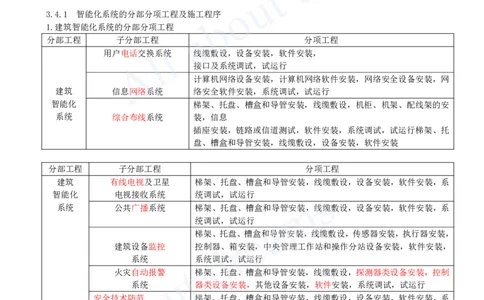

3.4.1 智能化系统的分部分项工程及施工程序
1.建筑智能化系统的分部分项工程
分部工程 子分部工程 分项工程
用户电话交换系统 线缆敷设，设备安装，软件安装，
接口及系统调试，试运行
计算机网络设备安装，计算机网络软件安装，网络安全设备安装，网
建筑 信息网络系统 络安全软件安装，系统调试，试运行
智能化 梯架、托盘、槽盒和导管安装，线缆敷设，机柜、机架、配线架的安
系统 综合布线系统 装，信息
插座安装，链路或信道测试，软件安装，系统调试，试运行梯架、托
盘、槽盒和导管安装，线缆敷设，设备安装，软件安装
分部工程 子分部工程 分项工程
建筑 有线电视及卫星 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系
智能化 电视接收系统 统调试，试运行
系统 公共广播系统 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系
统调试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，传感器安装，执行器安装，
建筑设备监控 控制器、箱安装，中央管理工作站和操作分站设备安装，软件安装，
系统 系统调试，试运行
火灾自动报警 梯架、托盘、槽盒和导管安装，线缆敷设，探测器类设备安装，控制
系统 器类设备安装，其他设备安装，软件安装，系统调试，试运行
安全技术防范 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系
系统 统调试，试运行
分部工程 子分部工程 分项工程
建筑 机房工程 供配电系统，防雷与接地系统，空气调节系统，给水排水系统，综合布线系
智能化 统，监控与安全防范系统，消防系统，室内装饰装修，电磁屏蔽，系统调试，
系统 试运行
属于智能化工程的主要子分部工程是（ ）。
A.建筑设备监控系统
B.用户电话交换系统
C.信息网络系统
D.综合布线系统[注：天一文化专有版权，未经许可不可转发或复印传播]
E.防雷与接地系统
答案：ABCD
解析：E选项属于机房工程的分项工程
2.建筑智能化系统工程的施工程序
（1）建筑智能化系统工程的一般施工程序：【2025年变更】
施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。
在建筑智能化系统工程的施工中，管线敷设之后是（ ）。
A.设备、材料采购
B.设备、元件安装
C.施工图深化
D.系统调试
答案：B
解析：建筑智能化系统工程的一般施工程序：
施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。

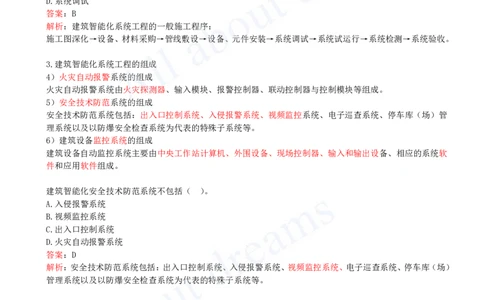

3.建筑智能化系统工程的组成
4）火灾自动报警系统的组成
火灾自动报警系统由火灾探测器、输入模块、报警控制器、联动控制器与控制模块等组成。
5）安全技术防范系统的组成
安全技术防范系统包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车库（场）管
理系统以及以防爆安全检查系统为代表的特殊子系统等。
6）建筑设备监控系统的组成
建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统软
件和应用软件组成。
建筑智能化安全技术防范系统不包括（ ）。
A.入侵报警系统
B.视频监控系统
C.出入口控制系统
D.火灾自动报警系统
答案：D
解析：安全技术防范系统包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车库（场）
管理系统以及以防爆安全检查系统为代表的特殊子系统等。
（3）主要输入设备：
电量传感器 有电压、电流、频率、有功功率、功率因数传感器等
非电量传感器 有温度、湿度、压力、液位和流量传感器等
风管型和水管型。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有1kΩ
温度传感器 镍电阻、1kΩ和100Ω铂电阻等类型。
用于测量室内、室外和风管内的相对湿度。有氯化锂湿度传感器、碳湿敏元件、氧化铝
湿度传感器 湿度计和陶瓷湿度传感器等。
压力、压差传感器 电容式压差传感器、液体压差传感器、薄膜型液体压力传
感器等。
压差开关 例如：压差开关可用于监视过滤网阻力状态的监测。
【案例】温度传感器的类型、组成有哪些？
答案：[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）温度传感器类型包括
①风管型和②水管型。
（2）温度传感器：由传感元件和变送器组成
电量传感器有（ ）等几种。
A.电压
B.电流
C.频率
D.温度
E.湿度
答案：ABC
解析：电量传感器：有电压、电流、频率、有功功率、功率因数传感器等。

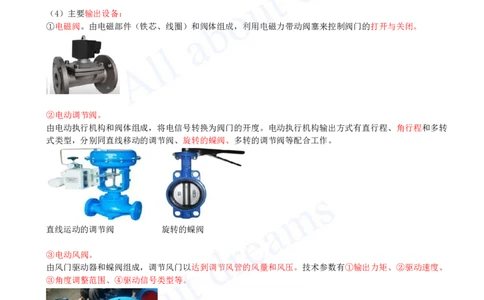

（4）主要输出设备：
①电磁阀。由电磁部件（铁芯、线圈）和阀体组成，利用电磁力带动阀塞来控制阀门的打开与关闭。
②电动调节阀。
由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转
式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀等配合工作。
直线运动的调节阀 旋转的蝶阀
③电动风阀。
由风门驱动器和蝶阀组成，调节风门以达到调节风管的风量和风压。技术参数有①输出力矩、②驱动速度、
③角度调整范围、④驱动信号类型等。
3.4.2 智能化系统的线缆和光缆施工技术
2.信号线缆敷设要求
（2）电源线与信号线、控制线应分别穿管敷设；
当低电压供电时，电源线与信号线、控制线可以同管敷设。
（3）明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，[注：天一文化专有版权，未经许可不可转发或复印传播]
当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。
3.光缆敷设要求
（1）光缆敷设前，应对光纤进行检查。

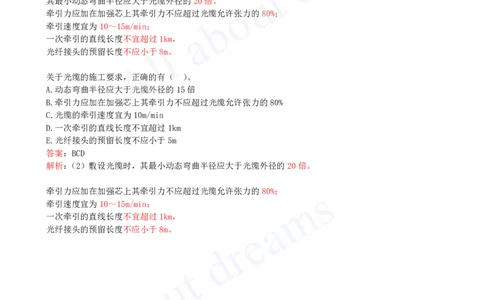

（2）敷设光缆时，
其最小动态弯曲半径应大于光缆外径的20倍。
牵引力应加在加强芯上其牵引力不应超过光缆允许张力的80%；
牵引速度宜为10～15m/min；
一次牵引的直线长度不宜超过1km，
光纤接头的预留长度不应小于8m。
关于光缆的施工要求，正确的有（ ）。
A.动态弯曲半径应大于光缆外径的15倍
B.牵引力应加在加强芯上其牵引力不应超过光缆允许张力的80%
C.光缆的牵引速度宜为10m/min
D.一次牵引的直线长度不宜超过1km
E.光纤接头的预留长度不应小于5m
答案：BCD
解析：（2）敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。
牵引力应加在加强芯上其牵引力不应超过光缆允许张力的80%；
牵引速度宜为10～15m/min；
一次牵引的直线长度不宜超过1km，
光纤接头的预留长度不应小于8m。
