第10章 施工测量
章 历年分值分布
2024年 2023年 2022年 2021年 2020年
第10章
施工测量
3 6 1 3 2

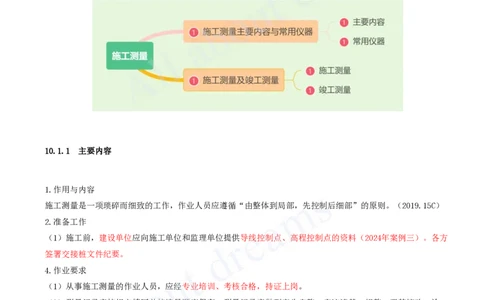

10.1.1 主要内容
1.作用与内容
施工测量是一项琐碎而细致的工作，作业人员应遵循“由整体到局部，先控制后细部”的原则。（2019.15C）
2.准备工作
（1）施工前，建设单位应向施工单位和监理单位提供导线控制点、高程控制点的资料（2024年案例三）。各方
签署交接桩文件纪要。
4.作业要求
（1）从事施工测量的作业人员，应经专业培训、考核合格，持证上岗。
（3）测量记录应按规定填写并按编号顺序保存。测量记录应做到表头完整、字迹清楚、规整，严禁擦改、涂
改，必要时可斜线划掉改正，但不得转抄。
（4）应建立测量复核制度。
（5）工程测量应以中误差作为衡量测绘精度的标准，并应以2倍中误差作为极限误差。
10.1.2 常用仪器[注：天一文化专有版权，未经许可不可转发或复印传播]
测量仪器 测量内容
全站仪2015.18
平面控制测量、水平距离、水平角度、三角高程测量、三维坐标测量
2024.15
经纬仪 水平角和竖直角
水准仪 测量构筑物标高和高程（会计算）2018.16

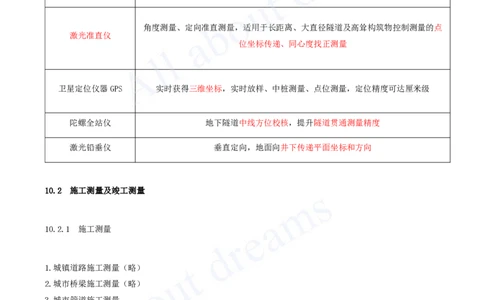

角度测量、定向准直测量，适用于长距离、大直径隧道及高耸构筑物控制测量的点
激光准直仪
位坐标传递、同心度找正测量
卫星定位仪器GPS 实时获得三维坐标，实时放样、中桩测量、点位测量，定位精度可达厘米级
陀螺全站仪 地下隧道中线方位校核，提升隧道贯通测量精度
激光铅垂仪 垂直定向，地面向井下传递平面坐标和方向
10.2 施工测量及竣工测量
10.2.1 施工测量
1.城镇道路施工测量（略）
2.城市桥梁施工测量（略）
3.城市管道施工测量
（1） 重力流排水管道中线桩间距宜为10m，给水管道、燃气管道和供热管（沟）道的中心桩间距宜为15~20m。
（2）井室（支墩、支架）平面位置放线：矩形井室应以管道中心线及垂直管道中心线的井中心线为轴线进行放
线；圆形、扇形井室应以井底圆心为基准进行放线；支墩、支架以轴线和中心为基准放线。
（3）排水管道工程高程应以管内底高程作为施工控制基准，给水等压力管道工程应以管道中心线高程作为施工
控制基准。井室等附属构筑物应以内底高程作为控制基准，控制点高程测量应采用附合水准测量，明开管线沟
槽一般采用坡度板法控制中心与高程。
4.城市隧道工程与城市轨道交通工程施工测量[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）施工过程中应及时进行联系测量，竖井联系测量的平面控制采用光学投点法、激光准直法、陀螺仪定向法
或联系三角形法，竖井联系测量的高程控制采用悬挂钢尺或钢丝导入的水准测量方法。
5.厂站施工测量（略）
6.城市综合管廊施工测量（略）
10.2.2竣工测量（略）
竣工测量工作内容包括控制测量、细部测量、竣工图编绘。竣工图的比例尺，厂区宜选用1:500，线状工程宜选
用1:2000。
