3.3.1 基坑支护施工
2.基坑围护结构体系
1）基坑围护结构
（1）基坑围护结构类型（2018案二/2019案二/2023案五）
类型 特点
①预制混凝土板桩施工较为困难，对机械要求高，而且挤土现象很严重；
预制混凝土板桩 ②柱间采用槽榫接合方式，接缝效果较好，有时需辅以止水措施；
③自重大，受起吊设备限制，不适合大深度基坑
排桩 ①成品制作，可反复使用；
②施工简便，但施工噪声较大；
钢板桩
③刚度小，变形大，与多道支撑结合，软弱土层中也可采用；
④新的时候止水性尚好，如有漏水现象，需增加防水措施

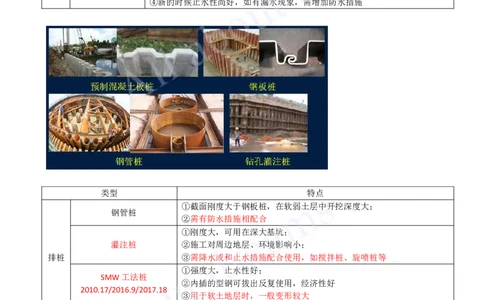

类型 特点
①截面刚度大于钢板桩，在软弱土层中开挖深度大；
钢管桩
②需有防水措施相配合
①刚度大，可用在深大基坑；
灌注桩 ②施工对周边地层、环境影响小；
排桩 ③需降水或和止水措施配合使用，如搅拌桩、旋喷桩等
①强度大，止水性好；
SMW工法桩
②内插的型钢可拔出反复使用，经济性好
2010.17/2016.9/2017.18
③用于软土地层时，一般变形较大
咬合桩 ①配筋率较低 ②受力整体性好 ③施工灵活
重力式水泥土挡/ ①无支撑，墙体止水性好，造价低；
水泥土搅拌桩挡墙 ②墙体变位大
①刚度大，开挖深度大，可适用于所有地层；
地下连续墙 ②强度大，变位小，隔水性好，同时可兼作主体结构的一部分；
2009.8/2020.10 ③可邻近建筑物、构筑物使用，环境影响小；
④造价高[注：天一文化专有版权，未经许可不可转发或复印传播]

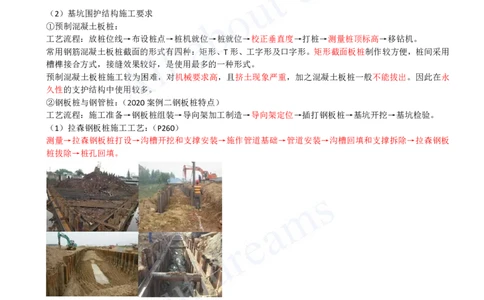

（2）基坑围护结构施工要求
①预制混凝土板桩：
工艺流程：放桩位线→布设桩点→桩机就位→桩就位→校正垂直度→打桩→测量桩顶标高→移钻机。
常用钢筋混凝土板桩截面的形式有四种：矩形、T形、工字形及口字形。矩形截面板桩制作较方便，桩间采用
槽榫接合方式，接缝效果较好，是使用最多的一种形式。
预制混凝土板桩施工较为困难，对机械要求高，且挤土现象严重，加之混凝土板桩一般不能拔出。因此在永
久性的支护结构中使用较多。
②钢板桩与钢管桩：（2020案例二钢板桩特点）
工艺流程：施工准备→钢板桩组装→导向架加工制造→导向架定位→插打钢板桩→基坑开挖→基坑检验。
（1）拉森钢板桩施工工艺：（P260）
测量→拉森钢板桩打设→沟槽开挖和支撑安装→施作管道基础→管道安装→沟槽回填和支撑拆除→拉森钢板
桩拔除→桩孔回填。
案例实操考点补充（围檩，安拆顺序）[注：天一文化专有版权，未经许可不可转发或复印传播]

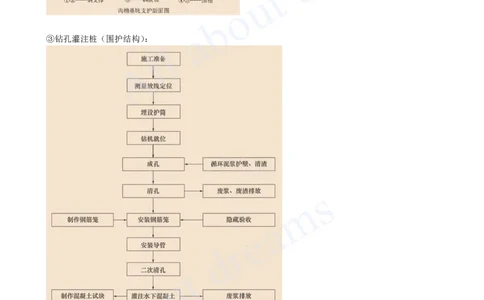

③钻孔灌注桩（围护结构）：

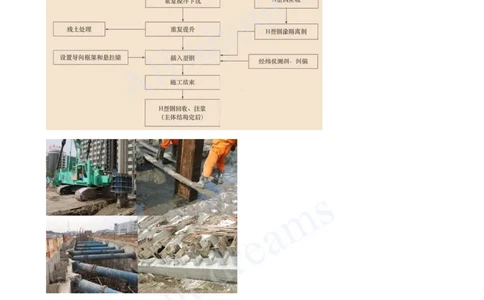

④SMW工法桩（型钢水泥土搅拌墙）：[注：天一文化专有版权，未经许可不可转发或复印传播]
单根型钢中焊接接头不宜超过两个，焊接接头的位置应避免设在支撑位置或开挖面附近等型钢受力较大处；
相邻型钢的接头竖向位置宜相互错开，错开距离不宜小于1m，且型钢接头距离基坑底面不宜小于2m。拟拔
出回收的型钢，插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。
案例实操考点补充：
型钢拔出困难的原因及预防措施[注：天一文化专有版权，未经许可不可转发或复印传播]
