2.2.2 桩基础施工方法与设备选择
2.钻孔灌注桩基础
1）准备工作
（4）钻孔场地的准备和选用应根据桩位所处的场地地质和水文情况确定，其平面面积大小应满足钻孔成桩
作业的需要，尚应符合下列要求：
②位于浅水区时，宜采用筑岛法施工。
③位于深水区时，宜搭设钢制平台；当水位、水流较平稳时，亦可采用浮式工作平台，但不适用于水流湍急
或潮位涨落较大的水域。
④平台顶面高程应高于桩基施工期间可能出现的最高水位1.0m以上，受波浪影响的水域，尚应考虑浪高的
影响。

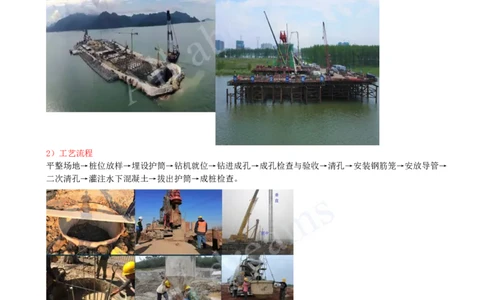

2）工艺流程
平整场地→桩位放样→埋设护筒→钻机就位→钻进成孔→成孔检查与验收→清孔→安装钢筋笼→安放导管→
二次清孔→灌注水下混凝土→拔出护筒→成桩检查。
桥梁施工动画-钻孔灌注桩
3）成孔方式与设备选择
成桩方式 设备 适用土质条件
泥浆 正循环钻 正循环钻机 黏性土、粉砂、细砂、中砂、粗砂，含少量砾石、卵石（含
护壁 孔灌注桩 量少于20%）的土、软岩
成孔2015.6 反循环钻 反循环钻机 黏性土、砂类土、含少量砾石、卵石（含量少于20%，粒径
孔灌注桩 小于钻杆内径2/3）的土
冲击钻成 冲抓钻机 黏性土、粉土、砂土、填土、碎石土及风化岩（2020案）
孔灌注桩 冲击钻机
旋挖成孔 旋挖钻机[注：天一文化专有版权，未经许可不可转发或复印传播]
灌注桩
潜水钻成 潜水钻机 黏性土、淤泥、淤泥质土及砂土
孔灌注桩
钻孔扩底 钻机+扩孔钻 地下水位以下的填土层、黏性土层、粉土层、砂土层和粒径
灌注桩 头 不大的砂砾（卵）石层，其扩底部设置于较硬（密）实的黏
土层、粉土层、砂土层和砂砾（卵）石层
成桩方式 设备 适用土质条件
干作业成孔 长螺旋钻孔灌注桩 长螺旋 地下水位以上的黏性土、砂土及人工填土非密实
钻机 的碎石类土、强风化岩
旋挖成孔灌注桩 旋挖钻机
钻孔扩底 钻机+扩孔钻头 地下水位以上的坚硬、硬塑的黏性土及中密以上
灌注桩 的砂土风化岩层

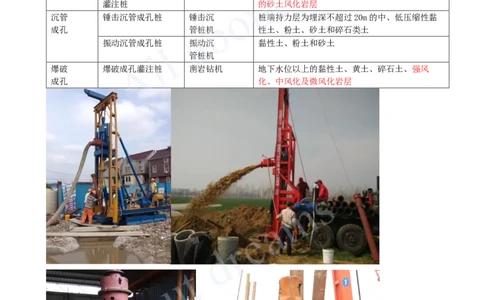

沉管 锤击沉管成孔桩 锤击沉 桩端持力层为埋深不超过20m的中、低压缩性黏
成孔 管桩机 性土、粉土、砂土和碎石类土
振动沉管成孔桩 振动沉 黏性土、粉土和砂土
管桩机
爆破 爆破成孔灌注桩 凿岩钻机 地下水位以上的黏性土、黄土、碎石土、强风
成孔 化、中风化及微风化岩层[注：天一文化专有版权，未经许可不可转发或复印传播]

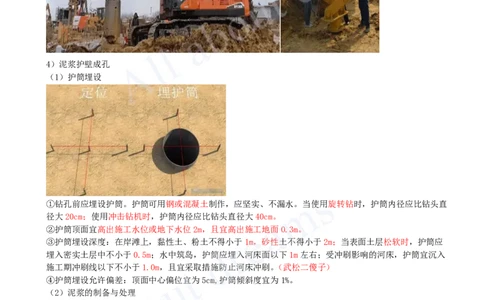

4）泥浆护壁成孔
（1）护筒埋设
①钻孔前应埋设护筒。护筒可用钢或混凝土制作，应坚实、不漏水。当使用旋转钻时，护筒内径应比钻头直
径大20cm；使用冲击钻机时，护筒内径应比钻头直径大40cm。
②护筒顶面宜高出施工水位或地下水位2m，且宜高出施工地面0.3m。
③护筒埋设深度：在岸滩上，黏性土、粉土不得小于1m，砂性土不得小于2m；当表面土层松软时，护筒应
埋入密实土层中不小于0.5m；水中筑岛，护筒应埋入河床面以下1m左右；受冲刷影响的河床，护筒宜沉入
施工期冲刷线以下不小于1.0m，且宜采取措施防止河床冲刷。（武松二傻子）
④护筒埋设允许偏差：顶面中心偏位宜为5cm,护筒倾斜度宜为1%。
（2）泥浆的制备与处理
①泥浆制备根据施工机具、工艺及穿越土层情况进行配合比设计，宜选用高塑性黏土或膨润土。
②灌注水下混凝土前，清孔后的泥浆相对密度应小于1.10；含砂率不得大于2%，黏度不得大于20Pa•s。
③现场应设置泥浆池和泥浆收集设施。泥浆池包括制浆池、储浆池、沉淀池，宜设在桥的下游，也可设在船
上或平台上。
④施工期间护筒内的泥浆面应高出地下水位1.0m以上；在受水位涨落影响时，泥浆面应高出最高水位1.5m
以上。[注：天一文化专有版权，未经许可不可转发或复印传播]

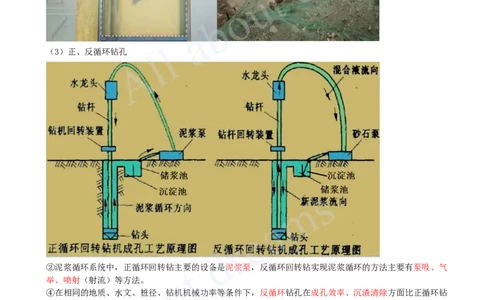

（3）正、反循环钻孔
②泥浆循环系统中，正循环回转钻主要的设备是泥浆泵，反循环回转钻实现泥浆循环的方法主要有泵吸、气
举、喷射（射流）等方法。
④在相同的地质、水文、桩径、钻机机械功率等条件下，反循环钻孔在成孔效率、沉渣清除方面比正循环钻
孔好，正循环钻孔在泥浆护壁效果方面比反循环钻孔有利。
