2.2.1各种围堰施工要求
2.2城市桥梁下部结构施工
2.2.1各种围堰施工要求
1.围堰施工的一般要求
（1）围堰高度应高出施工期间可能出现的最高水位（包括浪高）0.5～0.7m。（2015案例2019案例）

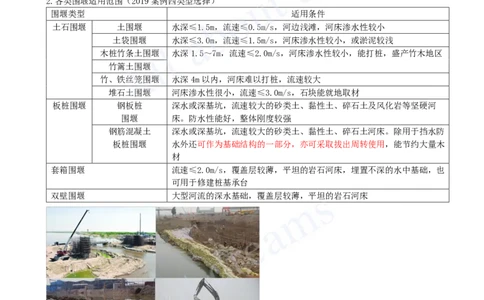

2.各类围堰适用范围（2019案例四类型选择）
围堰类型 适用条件
土石围堰 土围堰 水深≤1.5m，流速≤0.5m/s，河边浅滩，河床渗水性较小
土袋围堰 水深≤3.0m，流速≤1.5m/s，河床渗水性较小，或淤泥较浅
木桩竹条土围堰 水深1.5～7m，流速≤2.0m/s，河床渗水性较小，能打桩，盛产竹木地区
竹篱土围堰
竹、铁丝笼围堰 水深4m以内，河床难以打桩，流速较大
堆石土围堰 河床渗水性很小，流速≤3.0m/s，石块能就地取材
板桩围堰 钢板桩 深水或深基坑，流速较大的砂类土、黏性土、碎石土及风化岩等坚硬河
围堰 床。防水性能好，整体刚度较强
钢筋混凝土 深水或深基坑，流速较大的砂类土、黏性土、碎石土河床。除用于挡水防
板桩围堰 水外还可作为基础结构的一部分，亦可采取拔出周转使用，能节约大量木
材
套箱围堰 流速≤2.0m/s，覆盖层较薄，平坦的岩石河床，埋置不深的水中基础，也
可用于修建桩基承台
双壁围堰 大型河流的深水基础，覆盖层较薄，平坦的岩石河床[注：天一文化专有版权，未经许可不可转发或复印传播]
3.土围堰施工要求（略）
4.土袋围堰施工要求（略）

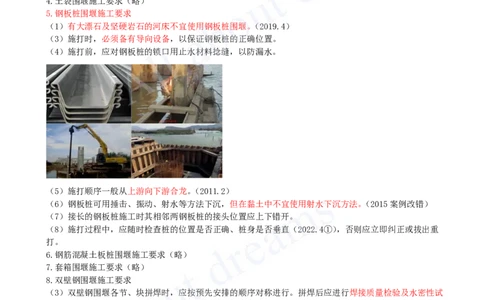

5.钢板桩围堰施工要求
（1）有大漂石及坚硬岩石的河床不宜使用钢板桩围堰。（2019.4）
（3）施打时，必须备有导向设备，以保证钢板桩的正确位置。
（4）施打前，应对钢板桩的锁口用止水材料捻缝，以防漏水。
（5）施打顺序一般从上游向下游合龙。（2011.2）
（6）钢板桩可用捶击、振动、射水等方法下沉，但在黏土中不宜使用射水下沉方法。（2015案例改错）
（7）接长的钢板桩施工时其相邻两钢板桩的接头位置应上下错开。
（8）施打过程中，应随时检查桩的位置是否正确、桩身是否垂直（2022.4①），否则应立即纠正或拔出重
打。
6.钢筋混凝土板桩围堰施工要求（略）
7.套箱围堰施工要求（略）
8.双壁钢围堰施工要求
（3）双壁钢围堰各节、块拼焊时，应按预先安排的顺序对称进行。拼焊后应进行焊接质量检验及水密性试
验。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）钢围堰浮运定位施工技术要点如下：
②浮运宜选择白昼，尽量安排在低水位或水流平稳、无风或小风时进行，保证浮运平稳顺利。
③在水深或水急处浮运时，可在围堰两侧设导向船。
④在浮运、下沉过程中，围堰露出水面的高度不应小于1m。
⑤围堰下沉前初步锚锭于墩位上游处。
（8）钢围堰浇筑水下封底混凝土之前，应按照设计要求进行清基，并由潜水员逐片检查合格后方可封底。
小试牛刀
关于钢板桩围堰施工的说法，正确的有（ ）。
A.适用于深水基坑工程
B.在黏土层施工时应使用射水下沉方法
C.钢板桩的锁扣应用止水材料捻缝
D.施打时必须有导向设备
E.施打顺序一般从上游向下游合龙
答案：ACDE
下列关于双壁钢围堰施工技术要点说法正确的是（ ）。
A.钢围堰严禁在水深或水急处浮运
B.双壁钢围堰各节、块拼焊后应进行焊接质量检验及水密性试验
C.围堰下沉前初步锚锭于墩位下游处
D.浮运、下沉过程中，围堰露出水面的高度不应小于0.5m
答案：B

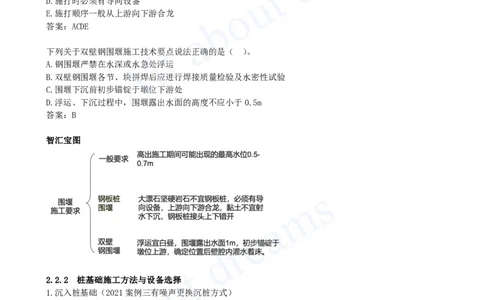

智汇宝图
2.2.2 桩基础施工方法与设备选择
1.沉入桩基础（2021案例三有噪声更换沉桩方式）
1）沉桩方法及设备选择
沉桩方式 适用范围
锤击沉桩 砂类土、黏性土
振动沉桩 锤击沉桩效果差的密实的黏性土、砾石、风化岩
射水沉桩 密实的砂土、碎石土、砂砾，黏性土慎用，重要建筑物附近不宜采用
静力压桩 软黏土、淤泥质土
钻孔埋桩 黏土、砂土、碎石土，且河床覆土较厚[注：天一文化专有版权，未经许可不可转发或复印传播]
2）准备工作

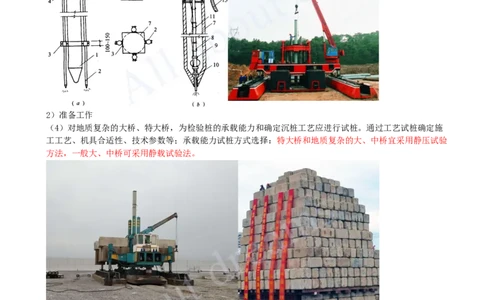

（4）对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。通过工艺试桩确定施
工工艺、机具合适性、技术参数等；承载能力试桩方式选择：特大桥和地质复杂的大、中桥宜采用静压试验
方法，一般大、中桥可采用静载试验法。
（5）贯入度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。
名词解释：
贯入度：一般是指锤击桩每10击进入的深度mm，用（mm/10击）表示，如在强风化花岗岩中最后贯入度
（6.0吨的锤）一般为20～50（mm/10击）。进行贯入测试的目的，是通过贯入度判断地基土的软硬程度，
从而确定桩基或地基土的承载能力。
3）施工技术要点
（1）预制桩的接桩可采用焊接、法兰连接或机械连接（2019.7。）[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）沉桩顺序：宜由一端向另一端进行；对于密集桩群，自中间向两端（两个方向）或四周对称施打；根
据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短（2009.1）；根据斜坡地形，应先
坡顶后坡脚。
（6）在沉桩过程中发现以下情况应暂停施工，并应采取措施进行处理：
①贯入度发生剧变。
②桩身发生突然倾斜、位移或有严重回弹。
③桩头或桩身破坏。
④地面隆起。
⑤桩身上浮。
（潘老师口诀：贯入度起浮桩破斜）
（7）锤击沉桩开始时，应控制桩锤的冲击能，低锤慢打，当桩入土一定深度后，可按要求的落距和正常锤
击频率进行。桩终止锤击的控制应视桩端土质而定，一般情况下以控制桩端设计标高为主，贯入度为辅，尚
应符合下列要求：
①桩端位于黏性土或较松软土层时，应以标高控制，贯入度作为校核。
②桩端位于坚硬、硬塑的黏土及中密以上的粉土、砂、碎石类土、风化岩时，应以贯入度控制。当硬层土有
冲刷时应以标高控制。
③贯入度已达到要求，而桩尖未达到设计标高时，应在满足冲刷线下最小嵌固深度后，继续锤击3阵（每阵
10锤），贯入度不得大于设计要求的数值。
（9）射水沉桩应根据土层情况选择高压泵压力和排水量，尚应符合下列要求：
①在砂类土、砾石土和卵石土层中采用射水沉桩，应以射水为主；在黏性土中采用射水沉桩，应以锤击为
主。
②当桩尖接近设计高程时，应停止射水进行锤击或振动下沉，桩尖进入未冲动的土层中的深度应根据沉桩试
验确定，一般不得小于2m。
