2025环球网校一级建造师《市政公用工程管理与实务》精讲班
第21讲
2.2 城市桥梁下部结构施工
2.2.3 墩台、盖梁施工技术
1.承台施工
（1）承台施工前应检查基桩位置，确认符合设计要求，如偏差超过检验标准，应会同设计、监
理工程师制定措施，实施后方可施工。
（2）在基坑无水情况下浇筑钢筋混凝土承台，如设计无要求，基底应浇筑100mm厚混凝土垫层。
（3）在基坑有渗水情况下浇筑钢7筋8混凝土承台，应有排水措施，基坑不得积水。如设计无要求，
1
9
基底可铺100mm厚碎石并浇筑50～8 4100mm厚混凝土垫层。
3
信
（4）承台混凝土宜连续浇微筑成型。分层浇筑时，接缝应按施工缝处理。
系
（5）水中高桩承台采用联套箱法施工时，套箱应架设在可靠的支承上，并具有足够的强度、刚度
题
和稳定性。套箱顶面高程押应高于施工期间的最高水位。套箱应拼装严密，不漏水。套箱底板与基桩
准
之间缝隙应堵严。套箱精下沉就位后，应及时浇筑水下混凝土封底。
2.现浇混凝土墩台、盖梁
1）一般要求
（1）墩台高度较低时可整体浇筑施工，高度较高时可分节段施工。上一节段施工时，已浇筑节
段的混凝土强度应不低于2.5MPa。节段的接缝应凿毛处理，其表面的松散层、尘土、石屑等应清理
干净。
（2）墩台的钢筋可分节段制作和安装。当采用整体制作、整体安装施工时，在制作、存放、运
输和安装时应采取有效措施保证其刚度，避免产生过大的变形。
8
7
1
9
4
8
3
信
微
系
联
一
唯
（3）在模板安装前，应在基础顶面放出墩台的轴线及边缘线；对分节段施工的墩台，首节模板
安装的平面位置和垂直度（或倾斜角度）应严格控制。模板在安装过程中应监控其垂直度（或倾斜角
度），应有防倾覆的临时措施，且应考虑其抗风稳定性。
（4）浇筑混凝土时，串筒、溜槽的布置应满足分块浇筑的需求，便于混凝土的摊铺和振捣。
（5）作业人员上下梯道宜采用钢管脚手架或专用产品搭设，设置时应固定在已浇筑完成的墩台
身上。
（6）高墩柱施工时，混凝土的垂直输送宜采用泵送方式，泵送管可沿已施工完成的墩身或搭设
专用支架进行布设，不应布设在塔吊和施工电梯上。
现浇混凝土墩台、盖梁
施工缝处理；
混凝土 串筒、溜槽的布置应满足分块浇筑的需求；
高墩柱施工时，混凝土的垂直输送宜采用泵送方式
扫码关注更多内容
第 1 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
钢筋 制作、存放、运输和安装时应采取有效措施保证其刚度，避免产生过大的变形
模板 首节模板安装的平面位置和垂直度（或倾斜角度）应严格控制
梯道 梯道宜采用钢管脚手架或专用产品搭设，设置时应固定在已浇筑完成的墩台身上
2）现浇混凝土墩台、盖梁
重力式混凝土桥台施工
补充解释：主要靠自身的重力来平衡外力，从而保证桥墩的强度和稳定性。此种桥墩自身刚度大，
具有较强的防撞能力，但同时存在阻水面积大的缺陷。

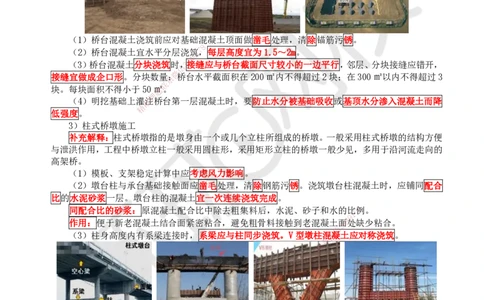

（1）桥台混凝土浇筑前应对基础混凝土顶面做凿毛处理，清除锚筋污锈。
8
（2）桥台混凝土宜水平分层浇筑1 7，每层高度宜为1.5～2m。
9
4
8
（3）桥台混凝土分块浇筑时，3接缝应与桥台截面尺寸较小的一边平行，邻层、分块接缝应错开，
信
微
接缝宜做成企口形。分块数量系：桥台水平截面积在200㎡内不得超过2块；在300㎡以内不得超过3
联
块。每块面积不得小于50题㎡。
押
（4）明挖基础上灌准注桥台第一层混凝土时，要防止水分被基础吸收或基顶水分渗入混凝土而降
精
低强度。
3）柱式桥墩施工
补充解释：柱式桥墩指的 是墩身由一个或几个立柱所组成的桥墩。一般采用柱式桥墩的结构方便
与泄洪作用，工程中桥墩立柱一般采用圆柱形，采用矩形立柱的桥墩一般少见，多用于沿河流走向的
高架桥。
（1）模板、支架稳定计算中应考 虑风力影响。
（2）墩台柱与承台基础接触面应凿毛 处理，清除钢筋污锈。浇筑墩台柱混凝土时，应铺同配合
比的水泥砂浆一层。墩台柱的混凝土宜一次连续浇筑完成。
同配合比的砂浆：原混凝土配合比中除去粗 集料后，水泥、砂子和水的比
1
7 8例。
9
作用：便于新老混凝土结合面紧密粘合，避免 粗骨料接触到老混凝土面8 4处缺少粘合。
信
3
（3）柱身高度内有系梁连接时，系梁应与柱同步 浇筑。V型墩柱混微凝土应对称浇筑。
系
联
一
唯
（5）钢管混凝土墩台柱应采用补偿收缩混凝土，一次连续浇筑完成。钢管的焊制与防腐应符合
设计要求或相关规范规定。
4）盖梁施工
（1）盖梁施工采用的托架、支架或抱箍等临时支承设施，其结构受力应满足施工要求，且应符
合本书2.1.2中相关要求。支架可直接支承在承台顶部。
（2）在城镇交通繁华路段施工盖梁时，宜采用整体组装模板、快装组合支架，减少占路时间。
（3）盖梁为悬臂梁时，混凝土浇筑应从悬臂端开始；预应力钢筋混凝土盖梁拆除底模时间应符
合设计要求；如设计无要求，孔道压浆强度应达到设计强度后，方可拆除底模板。
扫码关注更多内容
第 2 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.预制安装桥墩和盖梁
1）预制场地
（1）预制场地应进行规划和设计。
（2）场地的布置应有利于构件的预制、存放、移运和装车（船）的施工作业。
（3）场地内的道路、料场等均应硬化处理，且应有完善的防水、排水系统。
8
7
1
9
4
8
3
信
微

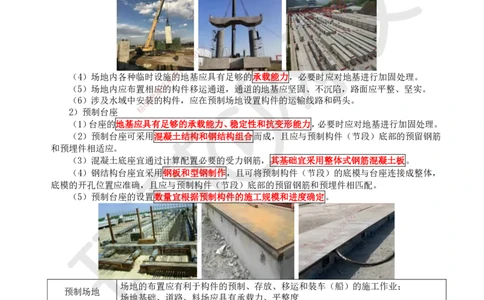

（4）场地内各种临时设施系的地基应具有足够的承载能力，必要时应对地基进行加固处理。
联
（5）场地内应布置相题应的构件移运通道，通道的地基应坚固、不沉陷，路面应平整、坚实。
押
（6）涉及水域中安准装的构件，应在预制场地设置构件的运输线路和码头。
精
2）预制台座
（1）台座的地基应具 有足够的承载能力、稳定性和抗变形能力，必要时应对地基进行加固处理。
（2）预制台座可采用混 凝土结构和钢结构组合而成，且应与预制构件（节段）底部的预留钢筋
和预埋件相适应。
（3）混凝土底座宜通过计算配 置必要的受力钢筋，其基础宜采用整体式钢筋混凝土板。
（4）钢结构台座宜采用钢板和型 钢制作，且可将预制构件（节段）的底模与台座连接成整体，
底模的开孔位置应准确，且应与预制构件 （节段）底部的预留钢筋和预埋件相匹配。
（5）预制台座的设置数量宜根据预制构件的施工规模和进度确定。
8
1
7
9
8
4
信
3
微
系
联
一
唯
场地的布置应有利于构件的预制、存放、移运和装车（船）的施工作业；
预制场地
场地基础、道路、料场应具有承载力、平整度
台座的地基应具有足够的承载能力、稳定性和抗变形能力；
预制台座 预制台座可采用混凝土结构和钢结构组合而成；
预制台座的设置数量宜根据预制构件的施工规模和进度确定。
4）桥墩预制
（1）预制节段尺寸与划分
①高度不大或施工运输能力和安装起重能力足够时，宜采用整体预制、整体安装。
扫码关注更多内容
第 3 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）桥墩预制
①桥墩宜采用立式的方式在台座上预制。
②多节段预制的桥墩，节段安装采用胶接缝连接时，应按底节、中间节、顶节的顺序从下至上匹
配预制，也可采用工具式端模匹配预制；节段安装采用湿接缝连接时，节段可分别预制。
③节段预制时，应采取有效措施确保线形和外形尺寸准确，垂直度的精度应符合设计要求。
④吊装孔的位置和形式应符合设计要求，宜对吊点的受力进行复核和验算。安装施工使用的导向
装置和锁定装置的位置应准确，其精度应符合设计要求。
⑤桥墩整体预制或顶节墩台（身）预制时，支座垫石的位置以及锚栓孔的位置、直径和深度均应
符合设计要求。
（3）预制节段的场内起吊、移运和存放
①预制节段或整体墩身的场内起吊宜采用门式起重机。当采用其他起重设备起吊时，应有足够的
起重能力、稳定性和安全性。

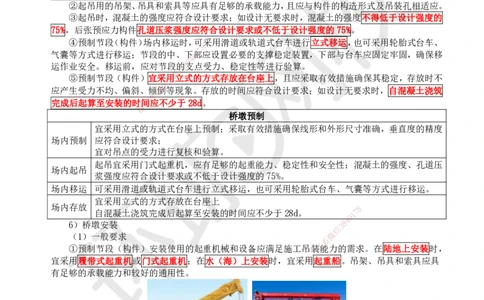

②起吊用的吊架、吊具和索具等应具有足够的承载能力，且应与构件的构造形式及吊装孔相适应。
③起吊时，混凝土的强度应符合设计要求；如设计无要求时，混凝土的强度不得低于设计强度的
75%，后张预应力构件孔道压浆强度应符合设计要求或不低于设计强度的75%。
④预制节段（构件）场内移运时，可 采用滑道或轨道式台车进行立式移运，也可采用轮胎式台车、
8
7
气囊等方式进行移运；节段的中、下9 1部应设置必要的支撑稳定装置，下部与台车应固定牢固，确保移
4
8
运作业安全。移运前，应对节段信的3支点受力、稳定性等进行验算。
微
⑤预制节段（构件）宜采系用立式的方式存放在台座上，且应采取有效措施确保其稳定，存放时不
联
应产生受力不均、偏斜、倾题倒等现象。存放的时间应符合设计要求；如设计无要求时，自混凝土浇筑
押
完成后起算至安装的时准间应不少于28d。
精
桥墩预制
宜采用立式的方式在台座上预制；采取有效措施确保线形和外形尺寸准确，垂直度的精度
场内预制 应符合设计要求；
宜对吊点的受力进行复 核和验算。
起吊宜采用门式起重机， 应有足够的起重能力、稳定性和安全性；混凝土的强度、孔道压
场内起吊
浆强度应符合设计要求或不低于设计强度的75%。
场内移运 可采用滑道或轨道式台车进行立 式移运，也可采用轮胎式台车、气囊等方式进行移运。
宜采用立式的方式存放在台座上
场内存放 8
自混凝土浇筑完成后起算至安装的时间 应不少于28d。 1 7
9
6）桥墩安装
信
3 8
4
（1）一般要求 微
系
①预制节段（构件）安装使用的起重机械和设备应满 足施工吊装联能力的需求。在陆地上安装时，
一
唯
宜采用履带式起重机或门式起重机；在水（海）上安装时，宜 采 用起重船。吊架、吊具和索具应具
有足够的承载能力和较好的通用性。
（2）承台顶设置杯口安装
①预制构件应与承台基座相匹配，宜采用对号安装，安装时宜在基座的适当位置设置导向装置。
②安装前，应检查确认各预制构件的尺寸、安装方向以及基座支承面的高程等参数符合设计要求。
基座槽口四周与预制构件之间的空隙宜不小于20mm。
扫码关注更多内容
第 4 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
③基础杯口的混凝土强度必须达到设计要求，方可进行预制柱安装。杯口在安装前应校核长、宽、
高，确认合格。杯口与预制件接触面均应凿毛和清洁处理，预埋件应除锈并应校核位置，合格后方可
安装。
④预制构件安装就位后，应对其平面位置和竖直度进行检测，确认符合设计要求后，应尽快采用
硬木楔或钢楔固定，并加斜撑保持柱体稳定，在确保稳定后方可摘去吊钩。
⑤杯口孔内的钢筋设置应符合设计及本书2.1.2中2.的相关要求。预制构件与基础杯口的湿接头
应采用符合设计要求的混凝土，其配合比应进行专门设计并经试验验证。浇筑前应采用淡水充分湿润
或涂刷界面剂。湿接头混凝土宜在一天中气温相对较低的时段及无积水状态下浇筑。湿接头混凝土保
湿养护时间应不少于14d。 7 8
1
9
4
8
3
信
微
系
联
题
押
准
精
⑥安装后应及时浇筑杯 口混凝土，待混凝土硬化后拆除硬楔，浇筑二次混凝土，待杯口混凝土达
到设计强度的75%后方可拆除斜撑。
7）预制安装钢筋混凝土盖梁
（3）盖梁预制构件的吊点位置应 符合设计要求；设计无要求时，应通过计算确定。
（4）预制盖梁安装前，应对接头混 凝土面凿毛和清洁处理，预埋件应除锈。
（6）盖梁就位时，应检查轴线和各部尺 寸，预留槽（孔）的位置是否与墩台（身）的相应位置
一致，确认合格后方可固定，并浇筑接头混凝土。接头混凝土达到设计强度后，方可卸除临时固定设
8
施。 1
7
9
8
4
4.重力式砌体桥台、桥墩 信 3
微
2）砌体砌筑 系
（1）砌筑的石料和混凝土预制块应清洗干净，保持湿 润。 一
联
唯
（2）桥台、桥墩砌筑前，应清理基础，保持洁净，并测 量放 线，设置线杆。
（3）桥台、桥墩砌体应采用坐浆法分层砌筑，竖缝均应错开，不得贯通。
（4）砌筑桥台、桥墩镶面石应从曲线部分或角部开始。
（5）桥墩分水体镶面石的抗压强度不得低于设计要求。
（6）砌体的外露面应进行勾缝，宜采用凸缝或平缝；对于较规则的砌块，可采用凹缝。勾缝应
在砌体砌筑施工完成并经检验合格后进行。勾缝前应对勾缝位置清理干净、充分湿润，按从上至下的
顺序进行。
扫码关注更多内容
第 5 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【例题·多选】关于重力式混凝土墩台施工的说法，正确的有（ ）。
A.基础混凝土顶面涂界面剂时，不得做凿毛处理
B.宜水平分层浇筑
C.分块浇筑时接缝应与截面尺寸长边平行
D.上下层分块接缝应在同一竖直线
E.接缝宜做成企口形式
【答案】BE
【解析】（1）桥台混凝土浇筑前应对基础混凝土顶面做凿毛处理，清除锚筋污锈。
（2）桥台混凝土宜水平分层浇筑，每层高度宜为1.5～2m。
（3）桥台混凝土分块浇筑时，接缝应与桥台截面尺寸较小的一边平行，邻层、分块接缝应错开，
接缝宜做成企口形。分块数量：桥台水平截面积在200m²内不得超过2块；在300m²以内不得超过3
块；每块面积不得小于50m²。
（4）明挖基础上灌注桥台第一层混凝土时，要防止水分被基础吸收或基顶水分渗入混凝土而降
低强度。
（5）大体积混凝土浇筑施工及质量控制
【例题·多选】关于重力式砌体墩台砌筑的说法，正确的有（ ）。
A.砌筑前应清理基础，保持洁净 8
7
1
B.砌体应采用坐浆法分层砌筑 4 9
8
3
C.镶面石应从直线中间部分信开始
微
D.分水体镶面石的抗压强系度不得低于设计要求
联
E.砌筑的石料应清洁干题净，保持湿润
押
准
【答案】ABDE
精
【解析】砌筑墩台镶 面石应从曲线部分或角部开始，排列应一丁一顺，砌缝应横平竖直。
【例题·单选】如设计无要求，预应力钢筋混凝土悬臂盖梁拆除底模时间应在（ ）。
A.盖梁混凝土强度达到设 计强度的75%后
B.盖梁混凝土强度达到设计强 度后
C.预应力张拉完成后
D.孔道压浆强度达到设计强度后
【答案】D
【解析】如设计无要求，预应力钢筋混凝土悬臂盖梁拆除底模时间应在孔道压浆强度达到设计强
度后。 8
1
7
9
2.7.2 城市桥梁工程质量控制要点P121
8
4
信
3
3.大体积混凝土浇筑施工质量控制
微
大体积混凝土是指结构物实体最小几何尺寸不小于 1m的大体量混
系
凝土，或预计会因混凝土中胶
联
一
凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混 凝土
唯
。在城市桥梁中基础、墩台、盖梁、
索塔、锚锭及桥跨承重结构等常会涉及大体积混凝土。出自《大 体积混凝土施工规范》GB50496-2018
1）控制混凝土裂缝
（1）裂缝分类：
大体积混凝土出现的裂缝按深度不同，分为表面裂缝、深层裂缝和贯穿裂缝三种：
①表面裂缝主要是温度裂缝，一般危害性较小，但影响外观质量。
扫码关注更多内容
第 6 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
②深层裂缝部分地切断了结构断面，对结构耐久性产生一定危害。
③贯穿裂缝是由混凝土表面裂缝发展为深层裂缝，最终形成贯穿裂缝；它切断了结构的断面，可
能破坏结构的整体性和稳定性，其危害较为严重。
（2）裂缝发生原因：
①水泥水化热影响
②内外约束条件的影响
③外界气温变化的影响
④混凝土的收缩变形
⑤混凝土的沉陷裂缝
2）质量控制要点
（3）质量控制主要措施：
①优化混凝土配合比
a.用水化热较低的水泥；
b.降低水泥用量；
c.控制集料的级配及其含泥量；
d.选用合适的缓凝、减水等外加剂；
8
e.控制好混凝土坍落度，不宜大1于7180mm。
9
4
8
②浇筑与振捣措施： 3
信
微
（1）大体积混凝土浇筑应符合下列规定：
系
联
大体积混凝土浇筑应符合下列要求：
题
押
a.混凝土浇筑层厚准度应根据所用振捣器作用深度及混凝土的和易性确定，整体连续饶筑时宜为
精
300～500mm，振捣时应避免过振和漏振。
b.整体分层连续浇筑 或推移式连续浇筑，应缩短间歇时间，并应在前层混凝土初凝之前将次层
混凝土浇筑完毕。层间间歇时 间不应大于混凝土初凝时间。混凝土初凝时间应通过试验确定。当层间
间歇时间超过混凝土初凝时间时，层面应按施工缝处理。
8
1
7
9
8
4
信
3
微
系
当采取分层间歇浇筑混凝土时，水平施工缝的处理应 符合下列规联定：
一
a.在已硬化的混凝土表面，应清楚表面的浮浆、松动的 石子及唯软弱混凝土层。
b.在上层混凝土浇筑前，应采用清水冲洗混凝土表面的污物 ，并应充分润湿，但不得有积水。
c.新浇筑混凝土应振捣密实，并应与先期浇筑的混凝土紧密结合。
大体积混凝土底板与侧墙相连接的施工缝，当有防水要求时，宜采取钢板止水带等处理措施。
③养护措施：
混凝土养护阶段的温度控制措施：
a.混凝土浇筑完毕后，在初凝前宜立即进行覆盖或喷雾养护工作。
扫码关注更多内容
第 7 页 共 8 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
d.混凝土拆模时，混凝土的表面温度与中心温度之间、表面温度与环境温度之间的温差不超过
20℃。
e.采用内部降温法来降低混凝土内外温差。内部降温法是在混凝土内部预埋水管，通入冷却水，
降低混凝土内部最高温度。冷却在混凝土刚浇筑完时就开始进行。
f.保温法是在结构外露的混凝土表面以及模板外侧覆盖保温材料（如塑料薄膜、土工布、麻袋、
阻燃保温被等），在缓慢散热的过程中，减少混凝土的内外温差。根据工程的具体情况，尽可能延长
养护时间，拆模后立即回填或再覆盖保护，同时预防近期骤冷气候影响，防止混凝土早期和中期裂缝。
g.大体积混凝土保湿养护时间不宜少于14d，应经常检查塑料薄膜或养护剂、涂层的完整情况，
并应保持混凝土表面湿润。
8
h.保温覆盖层拆除应分层逐步进1行7，当混凝土表面温度与环境最大温差小于20℃时，可全部拆
9
4
8
除。 3
信
微
【例题·单选】大体积混凝土表层布设钢筋网的作用是（ ）。
系
联
A.提高混凝土抗压强度
题
押
B.防止混凝土出现沉准陷裂缝
精
C.控制混凝土内外温差
D.防止混凝土收缩干 裂
【答案】D
【解析】由于表面的干缩受 到中心部位混凝土的约束，因而在表面产生拉应力并出现裂缝。在设
计上，混凝土表层布设抗裂钢筋网 片可有效地防止混凝土收缩时产生干裂。
【例题·单选】下列因素中，可导致大体积混凝土现浇结构产生沉陷裂缝的是（ ）。
A.水泥水化热
B.外界气温变化
C.支架基础变形
8
D.混凝土收缩 9 1
7
8
4
【答案】C 信 3
微
【解析】混凝土的沉陷裂缝：支架、支撑变形下沉会 引发结构裂缝系，过早拆除模板支架易使未达
到强度的混凝土结构发生裂缝和破损。 一
联
唯
