2.4.1 装配式桥梁施工技术
3.装配式梁（板）的安装
1）技术准备（略）
2）施工准备
（2）对操作人员进行培训和考核。
（3）测量放线，给出高程线、结构中心线、边线，并进行清晰标识。
3）构件的运输（略）

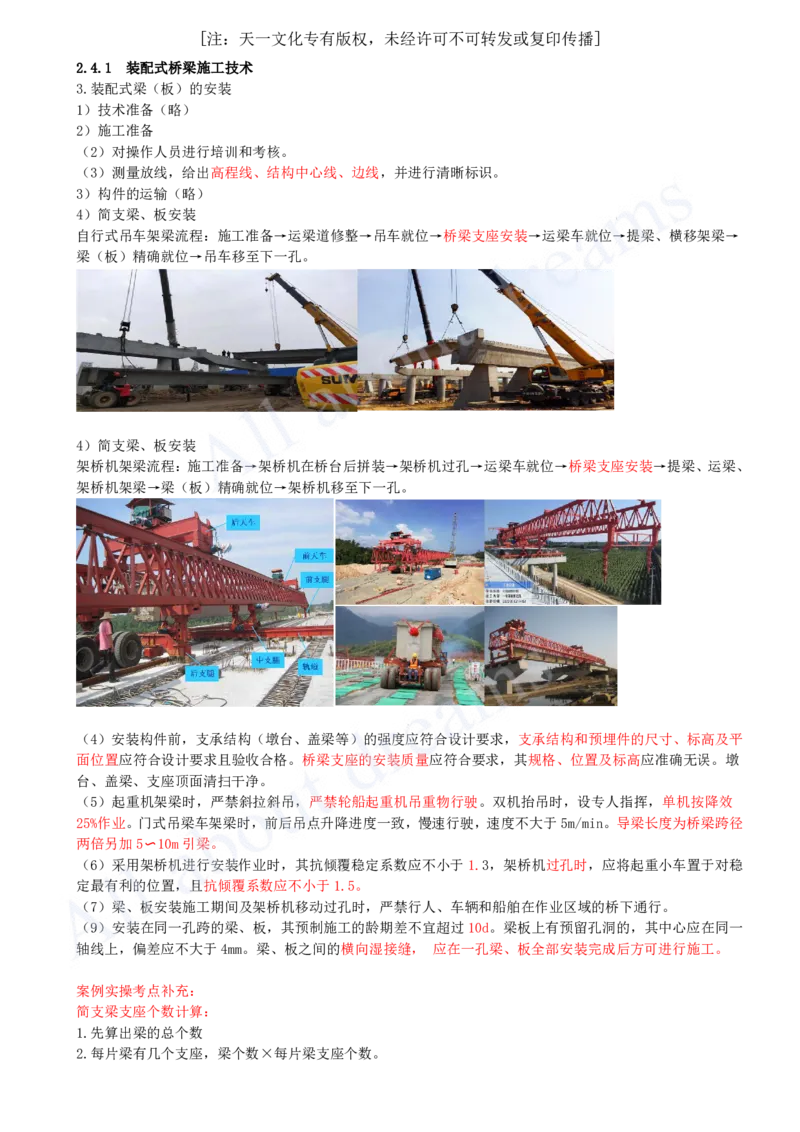

4）简支梁、板安装
自行式吊车架梁流程：施工准备→运梁道修整→吊车就位→桥梁支座安装→运梁车就位→提梁、横移架梁→
梁（板）精确就位→吊车移至下一孔。

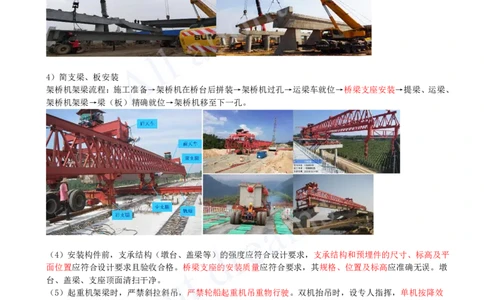

4）简支梁、板安装
架桥机架梁流程：施工准备→架桥机在桥台后拼装→架桥机过孔→运梁车就位→桥梁支座安装→提梁、运梁、
架桥机架梁→梁（板）精确就位→架桥机移至下一孔。
（4）安装构件前，支承结构（墩台、盖梁等）的强度应符合设计要求，支承结构和预埋件的尺寸、标高及平
面位置应符合设计要求且验收合格。桥梁支座的安装质量应符合要求，其规格、位置及标高应准确无误。墩
台、盖梁、支座顶面清扫干净。
（5）起重机架梁时，严禁斜拉斜吊，严禁轮船起重机吊重物行驶。双机抬吊时，设专人指挥，单机按降效
25%作业。门式吊梁车架梁时，前后吊点升降进度一致，慢速行驶，速度不大于5m/min。导梁长度为桥梁跨径
两倍另加5〜10m引梁。
（6）采用架桥机进行安装作业时，其抗倾覆稳定系数应不小于1.3，架桥机过孔时，应将起重小车置于对稳
定最有利的位置，且抗倾覆系数应不小于1.5。
（7）梁、板安装施工期间及架桥机移动过孔时，严禁行人、车辆和船舶在作业区域的桥下通行。
（9）安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过10d。梁板上有预留孔洞的，其中心应在同一
轴线上，偏差应不大于4mm。梁、板之间的横向湿接缝， 应在一孔梁、板全部安装完成后方可进行施工。
案例实操考点补充：

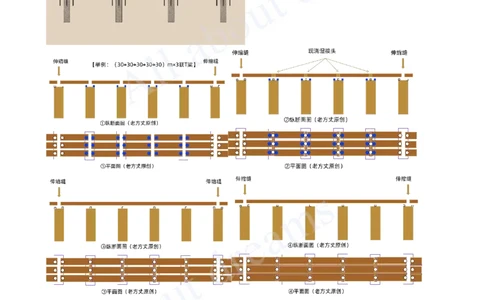

简支梁支座个数计算：
1.先算出梁的总个数
2.每片梁有几个支座，梁个数×每片梁支座个数。[注：天一文化专有版权，未经许可不可转发或复印传播]
简支梁支座个数计算施工动画
5）先简支后连续梁的安装
预
波
应[注：天一文化专有版权，未经许可不可转发或复印传播]

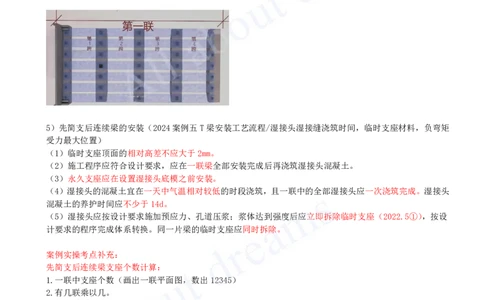

5）先简支后连续梁的安装（2024案例五T梁安装工艺流程/湿接头湿接缝浇筑时间，临时支座材料，负弯矩
受力最大位置）
（1）临时支座顶面的相对高差不应大于2mm。
（2）施工程序应符合设计要求，应在一联梁全部安装完成后再浇筑湿接头混凝土。
（3）永久支座应在设置湿接头底模之前安装。
（4）湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应一次浇筑完成。湿接头
混凝土的养护时间应不少于14d。
（5）湿接头应按设计要求施加预应力、孔道压浆；浆体达到强度后应立即拆除临时支座（2022.5①），按设
计要求的程序完成体系转换。同一片梁的临时支座应同时拆除。
案例实操考点补充：
先简支后连续梁支座个数计算：
1.一联中支座个数（画出一联平面图，数出12345）
2.有几联乘以几。
先简支后连续梁支座个数计算施工动画
小试牛刀
关于先张法预应力空心板梁的场内移运和存放的说法，错误的是（ ）。
A.吊运时，混凝土强度不得低于设计强度的75%
B.存放时，支点处应采用垫木支承
C.存放时间可长达3个月
D.同长度的构件，多层叠放时，上下层垫木在竖直面上应适当错开
答案：D
下列关于先简支后连续梁安装的说法中，错误的是（ ）。
A.临时支座顶面的相对高差不应大于2mm[注：天一文化专有版权，未经许可不可转发或复印传播]
B.应在一跨梁安装完成后再浇筑湿接头混凝土
C.湿接头混凝土的养护时间应不少于14d
D.同一片梁的临时支座应依次拆除
E.湿接头的混凝土宜在一天中气温相对较高时段进行浇筑
答案：BDE
下列关于简支梁安装说法正确的是（ ）。
A.双机抬吊时，设专人指挥，单机按降效75%作业
B.采用架桥机进行安装作业，抗倾覆稳定系数不小于1.5
C.架桥机过孔时，抗倾覆稳定系数不小于1.3
D.同一跨的梁板，预制龄期差不宜超过10d
答案：D

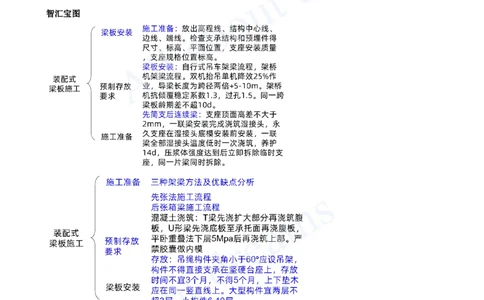

智汇宝图
