2.4.3 钢梁施工技术

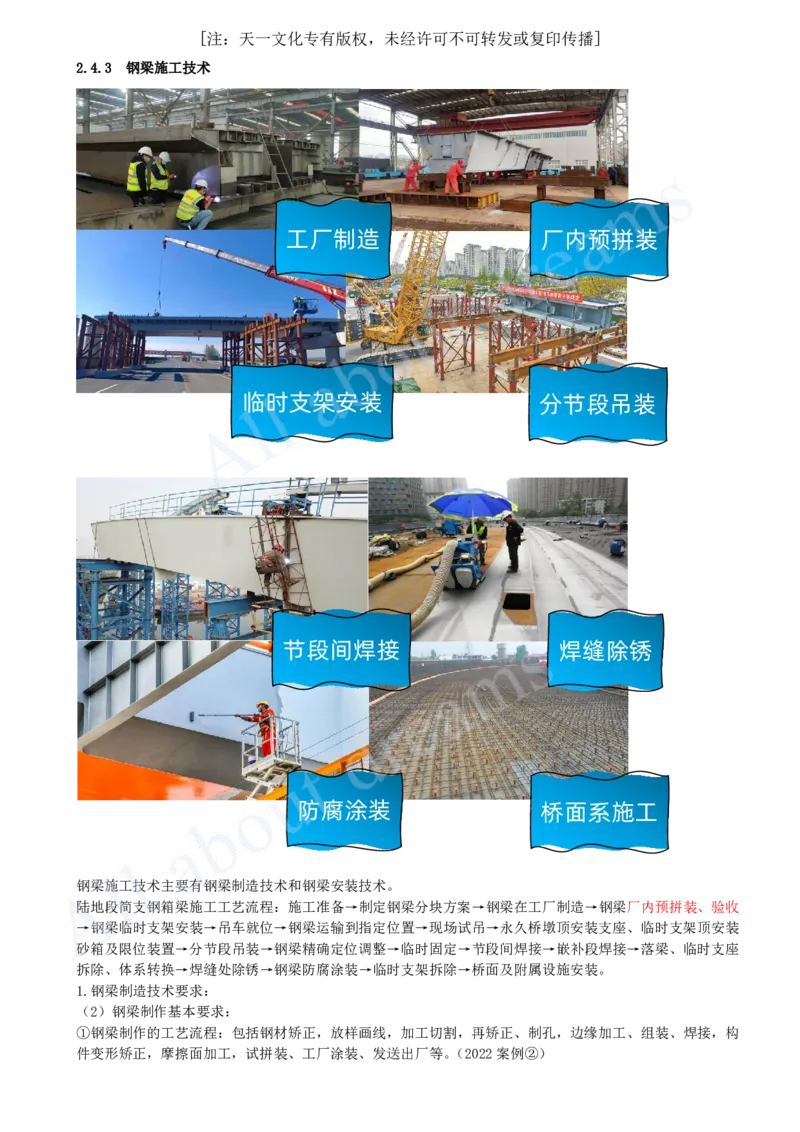

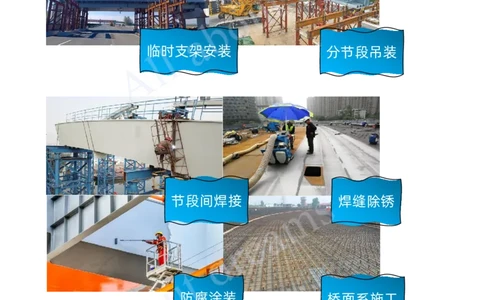

工厂制造 厂内预拼装
临时支架安装 分节段吊装
节段间焊接 焊缝除锈
防腐涂装 桥面系施工
钢梁施工技术主要有钢梁制造技术和钢梁安装技术。
陆地段简支钢箱梁施工工艺流程：施工准备→制定钢梁分块方案→钢梁在工厂制造→钢梁厂内预拼装、验收
→钢梁临时支架安装→吊车就位→钢梁运输到指定位置→现场试吊→永久桥墩顶安装支座、临时支架顶安装
砂箱及限位装置→分节段吊装→钢梁精确定位调整→临时固定→节段间焊接→嵌补段焊接→落梁、临时支座
拆除、体系转换→焊缝处除锈→钢梁防腐涂装→临时支架拆除→桥面及附属设施安装。
1.钢梁制造技术要求：
（2）钢梁制作基本要求：
①钢梁制作的工艺流程：包括钢材矫正，放样画线，加工切割，再矫正、制孔，边缘加工、组装、焊接，构
件变形矫正，摩擦面加工，试拼装、工厂涂装、发送出厂等。（2022案例②）[注：天一文化专有版权，未经许可不可转发或复印传播]
②钢梁制造焊接环境相对湿度不宜高于80%。
③焊接环境温度：低合金高强度结构钢不得低于5℃，普通碳素结构钢不得低于0℃。
④主要杆件应在组装后24h内焊接。
⑤钢梁出厂前必须进行试拼装，并应按设计和有关规范的要求验收。（2016.8A/2024案例二）
⑥钢梁出厂前，安装企业应对钢梁质量和应交付的文件进行验收，确认合格。（2024案例二）
（3）钢梁制造企业应向安装企业提供下列文件：2020.8

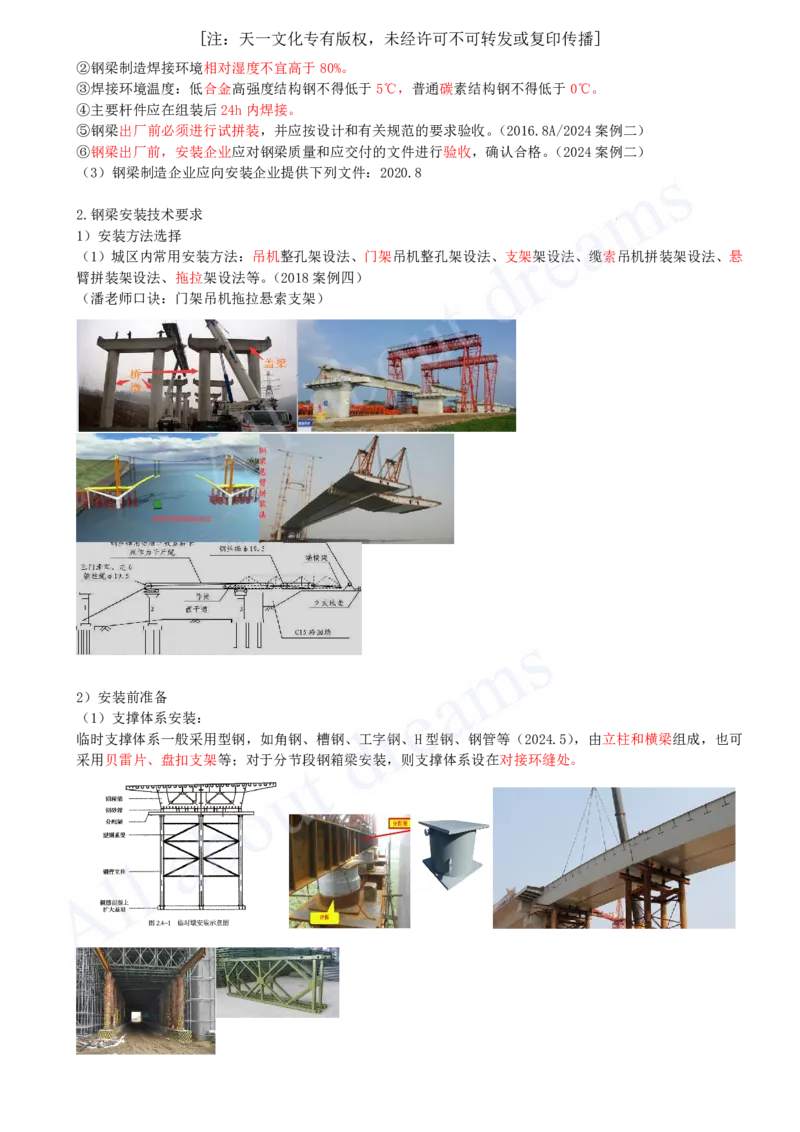

2.钢梁安装技术要求
1）安装方法选择
（1）城区内常用安装方法：吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、悬
臂拼装架设法、拖拉架设法等。（2018案例四）
（潘老师口诀：门架吊机拖拉悬索支架）

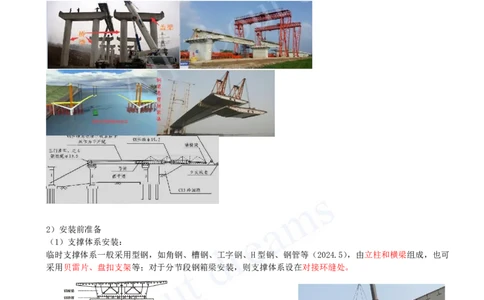

2）安装前准备
（1）支撑体系安装：
临时支撑体系一般采用型钢，如角钢、槽钢、工字钢、H型钢、钢管等（2024.5），由立柱和横梁组成，也可
采用贝雷片、盘扣支架等；对于分节段钢箱梁安装，则支撑体系设在对接环缝处。[注：天一文化专有版权，未经许可不可转发或复印传播]

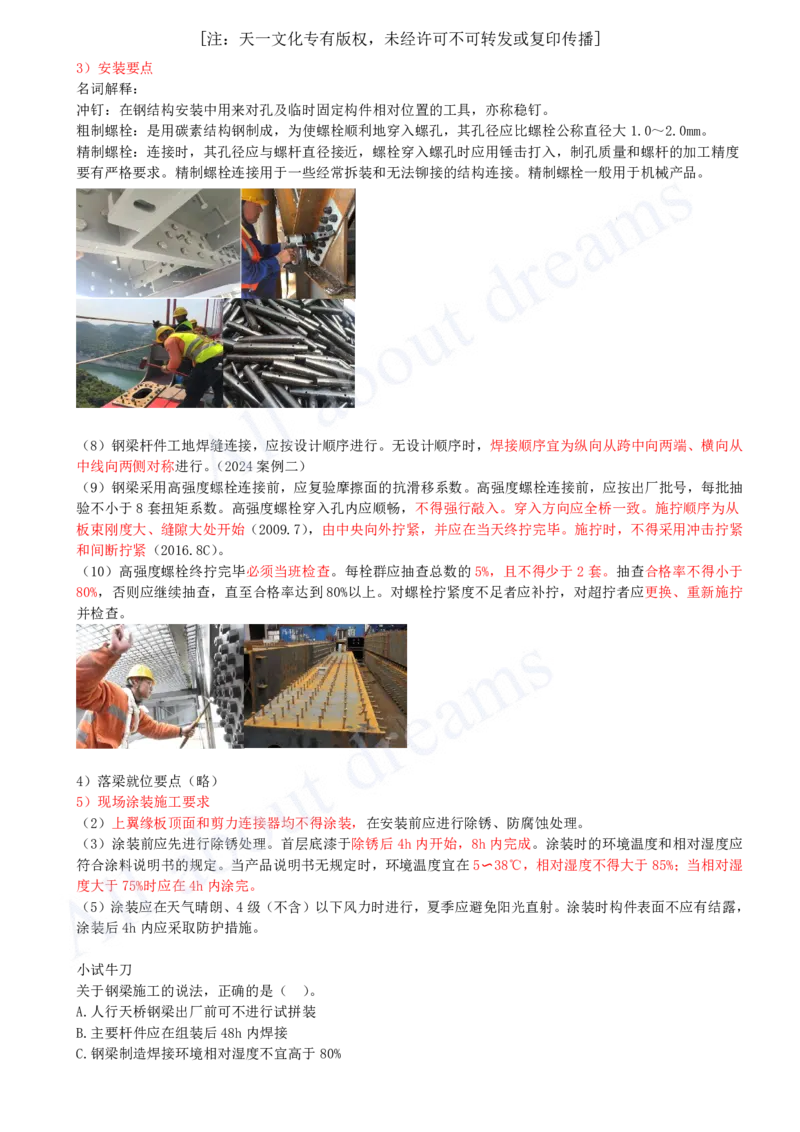

3）安装要点
名词解释：
冲钉：在钢结构安装中用来对孔及临时固定构件相对位置的工具，亦称稳钉。
粗制螺栓：是用碳素结构钢制成，为使螺栓顺利地穿入螺孔，其孔径应比螺栓公称直径大1.0～2.0mm。
精制螺栓：连接时，其孔径应与螺杆直径接近，螺栓穿入螺孔时应用锤击打入，制孔质量和螺杆的加工精度
要有严格要求。精制螺栓连接用于一些经常拆装和无法铆接的结构连接。精制螺栓一般用于机械产品。

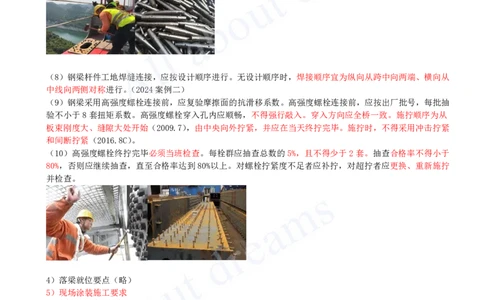

（8）钢梁杆件工地焊缝连接，应按设计顺序进行。无设计顺序时，焊接顺序宜为纵向从跨中向两端、横向从
中线向两侧对称进行。（2024案例二）
（9）钢梁采用高强度螺栓连接前，应复验摩擦面的抗滑移系数。高强度螺栓连接前，应按出厂批号，每批抽
验不小于8套扭矩系数。高强度螺栓穿入孔内应顺畅，不得强行敲入。穿入方向应全桥一致。施拧顺序为从
板束刚度大、缝隙大处开始（2009.7），由中央向外拧紧，并应在当天终拧完毕。施拧时，不得采用冲击拧紧
和间断拧紧（2016.8C）。
（10）高强度螺栓终拧完毕必须当班检查。每栓群应抽查总数的5%，且不得少于2套。抽查合格率不得小于
80%，否则应继续抽查，直至合格率达到80%以上。对螺栓拧紧度不足者应补拧，对超拧者应更换、重新施拧
并检查。
4）落梁就位要点（略）
5）现场涂装施工要求
（2）上翼缘板顶面和剪力连接器均不得涂装，在安装前应进行除锈、防腐蚀处理。
（3）涂装前应先进行除锈处理。首层底漆于除锈后4h内开始，8h内完成。涂装时的环境温度和相对湿度应
符合涂料说明书的规定。当产品说明书无规定时，环境温度宜在5〜38℃，相对湿度不得大于85%；当相对湿
度大于75%时应在4h内涂完。
（5）涂装应在天气晴朗、4级（不含）以下风力时进行，夏季应避免阳光直射。涂装时构件表面不应有结露，
涂装后4h内应采取防护措施。
小试牛刀
关于钢梁施工的说法，正确的是（ ）。
A.人行天桥钢梁出厂前可不进行试拼装
B.主要杆件应在组装后48h内焊接
C.钢梁制造焊接环境相对湿度不宜高于80%[注：天一文化专有版权，未经许可不可转发或复印传播]
D.普通碳素结构钢焊接环境温度不低于5℃
答案：C
智汇宝图

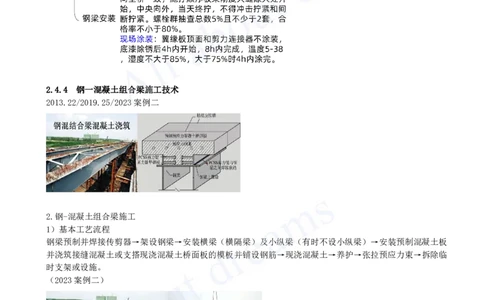

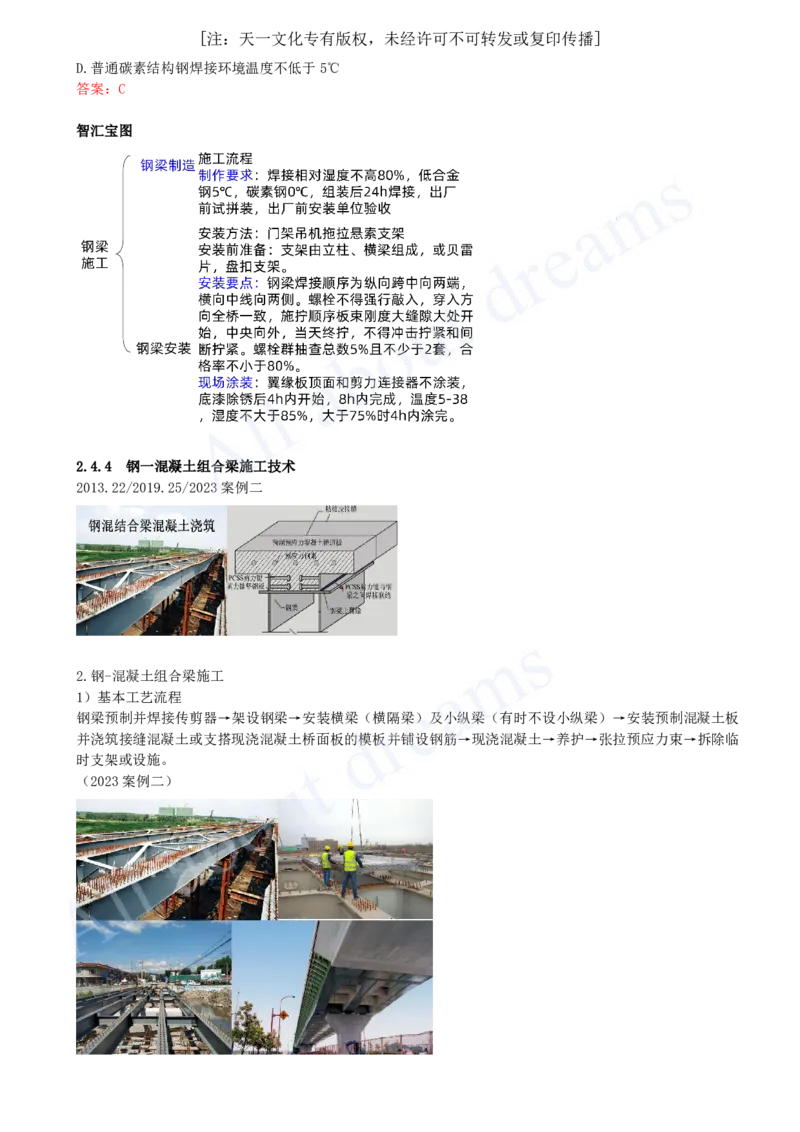

2.4.4 钢一混凝土组合梁施工技术
2013.22/2019.25/2023案例二
2.钢-混凝土组合梁施工
1）基本工艺流程
钢梁预制并焊接传剪器→架设钢梁→安装横梁（横隔梁）及小纵梁（有时不设小纵梁）→安装预制混凝土板
并浇筑接缝混凝土或支搭现浇混凝土桥面板的模板并铺设钢筋→现浇混凝土→养护→张拉预应力束→拆除临
时支架或设施。
（2023案例二）[注：天一文化专有版权，未经许可不可转发或复印传播]
2）施工技术要点
（4）现浇混凝土结构宜采用缓凝、早强、补偿收缩性混凝土。（2013.22/2023案例二）
（5）混凝土桥面结构应全断面连续浇筑（2019.25D），浇筑顺序：顺桥向应自跨中开始向支点处交汇，或由
一端开始浇筑；横桥向应先由中间开始向两侧扩展。（2019.25E/2023案例二）
（6）桥面混凝土应采用原浆抹面成型，并在其上直接做防水层。不宜在桥面板上另做砂浆找平层。
小试牛刀
钢—混凝土结合梁混凝土桥面浇筑所采用的混凝土宜具有（ ）性能。
A.缓凝
B.早强
C.补偿收缩性
D.速凝
E.自密实
答案：ABC
