2025环球网校一级建造师《市政公用工程管理与实务》考点精讲-第11讲
第2章 城市桥梁工程
【课前学习建议】
本讲的学习内容如下：
①重点掌握城市桥梁的基本组成以及各组成部分的作用。
②重点掌握桥梁常用术语。
③熟悉桥梁按受力特点、长度的分类方法。
8
2.1城市桥梁结构形式及通用施工1 7技术
9
4
8
3
信
微
系
联
题
押
准
精
【考点】城市桥梁结构组成与类型（必会）
1.桥梁基本组成与常用术语
1）基本组成：上部结构、下部结构、支座系统和附属设施。
8
7
1
9
4
8
3
信
微
系
联
一
唯
扫码关注更多
第1页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
受力结构 作用
上部结构 跨越障碍物
在桥跨结构与桥墩或桥台的支承处所设置的传力装置
传递很大的荷载、保证桥跨结构能产生一定的变位
【联系】桥梁支座的作用（P78）
连接桥梁上部结构和下部结构的重要结构部件，位于桥跨结构和垫石之间，它能将
桥梁上部结构承受的荷载和变形（位移和转角）可靠地传递给桥梁下部结构，是桥
支座系统 梁的重要传力装置。
桥梁支座的功能要求：
首先支座必须具有足够的承载能力，以保证可靠地传递支座反力（竖向力和水平
力）；
其次支座对桥梁变形的约束尽可能小，以适应梁体自由伸缩和转动的需要；
另外支座还应便于安装、养护和维修，必要时可以进行更换。
下 桥墩 多跨桥的中间支承桥跨结构
部 桥台 一边防止路堤滑塌，另一边支撑桥跨结构的端部
结 承台 为承受、分布由墩身传递的荷载，在桩基顶部设置的联结各桩顶的钢筋混凝土平台
构 墩台基础 7 8 保证墩台安全并将荷载传递至地基
1
9
4
支座、桥台、承台功能记忆3 8口诀：支座传荷变位畅，桥台防滑支桥梁，承台承荷再均放。
信
微
系
联
题
押
准
精
支座
8
1
7
9
8
4
信
3
微
系
联
一
唯
桥梁示意图
桥墩示意图
扫码关注更多
第2页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
桥台示意图

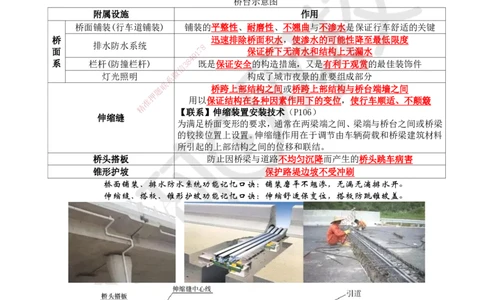

附属设施 作用
桥面铺装(行车道铺装) 铺装的平整性、耐磨性、不翘曲与不渗水是保证行车舒适的关键
桥 迅速排除桥面积水，使渗水的可能性降至最低限度
排水防水系统 8
面 1 7 保证桥下无滴水和结构上无漏水
9
4
系 栏杆(防撞栏杆) 3 8 既是保证安全的构造措施，又是有利于观赏的最佳装饰件
信
微
灯光照明 构成了城市夜景的重要组成部分
系
联
题 桥跨上部结构之间或桥跨上部结构与桥台端墙之间
押
准 用以保证结构在各种因素作用下的变位，使行车顺适、不颠簸
精
【联系】伸缩装置安装技术（P106）
伸缩缝
为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁
的铰接位置上设置。伸缩缝作用在于调节由车辆荷载和桥梁建筑材料
所引起的上部结构之间的位移和联结。
桥头搭板 防止因桥梁与道路不均匀沉降而产生的桥头跳车病害
锥形护坡 保护路堤边坡不受冲刷
桥面铺装、排水防水系统功能记忆口诀：铺装磨平不翘渗，无漏无滴排水开。
伸缩缝、搭板、锥形护坡功能 记忆口诀：伸缩舒适保变位，搭板防跳锥坡盖。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）相关常用术语
扫码关注更多
第3页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

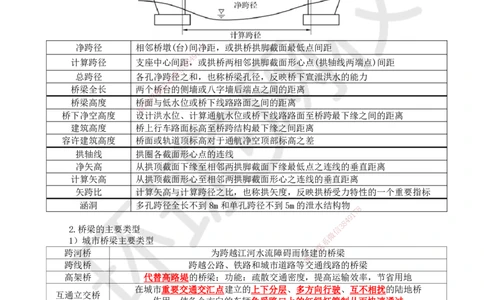

净跨径 相邻桥墩(台)间净8距，或拱桥拱脚截面最低点间距
7
1
9
4
计算跨径 支座中心间距3 8，或拱桥两相邻拱脚截面形心点(拱轴线两端点)间距
信
微
总跨径 各孔净跨系径之和，也称桥梁孔径，反映桥下宣泄洪水的能力
联
桥梁全长 两个题桥台的侧墙或八字墙后端点之间的距离
押
桥梁高度 桥准面与低水位或桥下线路路面之间的距离
精
桥下净空高度 设 计洪水位、计算通航水位或桥下线路路面至桥跨最下缘之间的距离
建筑高度 桥上行车路面标高至桥跨结构最下缘之间距离
容许建筑高度 桥面或轨 道顶标高对于通航净空顶部标高之差
拱轴线 拱圈各截面 形心点的连线
净矢高 从拱顶截面下缘 至相邻两拱脚截面下缘最低点之连线的垂直距离
计算矢高 从拱顶截面形心至 相邻两拱脚截面形心之连线的垂直距离
矢跨比 计算矢高与计算跨径之 比，也称拱矢度，反映拱桥受力特性的一个重要指标
涵洞 多孔跨径全长不到8m和单 孔跨径不到5m的泄水结构物
8
1
7
9
8
4
2.桥梁的主要类型 信
3
微
1）城市桥梁主要类型 系
联
跨河桥 为跨越江河水流障碍而修一建的桥梁
唯
跨线桥 跨越公路、铁路和城市道 路等 交通线路的桥梁
高架桥 代替高路堤的桥梁；功能：疏散交通密度，提高运输效率，节省用地
在城市重要交通交汇点建立的上下分层、多方向行驶、互不相扰的陆地桥
互通立交桥
作用：使各个方向的车辆免受路口上的红绿灯管制从而快速通过
建造在车流量大、行人稠密地段，或交叉口、广场及铁路上面；只允许行人通过，用
人行天桥
于避免车流和人流平面相交时的冲突，保障人们安全跨越道路的同时提高车速，减少
(人行立交桥)
交通事故
有屋檐，具有遮阳避雨、供人休憩、交流、聚会、看风景等用途，
廊桥
有的廊桥还有供人暂居的房间
扫码关注更多
第4页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）桥梁其他分类
（1）结构工程上的受力构件，拉、压、弯为三种基本受力方式。
组成的结构物在力学上归结为梁式、拱式、悬吊式三种基本体系以及各种组合。
梁式桥 结构示意图 特点
各孔独立工作，不受墩台变位影响
简支梁
车辆通过断缝产生跳跃，大跨径一般不用
简支独立避大跨
弯矩的绝对值均较同跨径简支梁小
连续梁
可节省主梁材料用量，通常一联3～5孔
连续弯小效果佳
8
1 7 将简支梁向一端或两端悬伸出短臂
9
4
悬臂梁 3 8 在短臂上搁置简支的挂梁
信
(伸臂梁) 微 悬臂孔或挂孔(有短臂和挂梁)
系
悬臂联短手简支挂 锚固孔(支持短臂)
题
押
承重结构是拱圈或拱肋
准
精
桥墩或桥台承受水平推力
拱式桥 承重结构以受压为主
用抗压能力强的圬工材料
拱桥受 压水平大 （砖、石、混凝土、钢筋混凝土）
梁柱结合处有很大刚性
梁部受弯，柱脚有水平反力
刚架桥 同跨径相同荷载下正弯矩比梁式桥小
建筑高度可以降低，施工比较困难
刚架结点易裂缝
梁柱结合处容
1
7 8易产生裂缝
9
8
4
信
3
悬索微为主要承重结构
系
悬索桥 以较小联的建筑高度经济合理地
一
(吊桥) 修建 大跨度唯桥，自重轻，刚度差，在车辆动荷
载和 风 荷载作用下有较大的变形和振动
悬索长轻刚度差
组合
连续刚构；梁、拱组合；斜拉桥等
体系
（2）桥梁按长度分类记忆口诀：八三百千看总长，52415是单跨。
桥梁分类 多孔跨径总长L（m） 单孔跨径L（m）
0
特大桥 L＞1000 L＞150
0
大桥 1000≥L≥100 150≥L≥40
0
中桥 100＞L＞30 40＞L≥20
0
小桥 30≥L≥8 20＞L≥5
0
扫码关注更多
第5页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
①单孔跨径(标准跨径)梁式、板式桥：两桥墩中线之间或桥墩中线与桥台台背前缘线之间桥中心
线长度。
拱式桥：净跨径。
②多孔跨径总长梁式桥、板式桥：多孔标准跨径的总长；
拱式桥：两岸桥台起拱线间的距离；
其他形式：桥面系的行车道长度。
（3）主要承重结构所用材料：圬工、钢筋混凝土、预应力混凝土、钢桥、钢-混结合、木桥。
（4）上部结构行车道位置：上承、中承、下承。
【习题】
【例题·多选】城市桥梁防水排水系统的功能包括（ ）。【2022】
8
A.迅速排除桥面积水 7
1
9
4
B.使渗水的可能性降至最小限8度
3
信
C.减少结构裂缝的出现 微
系
D.保证结构上无漏水现联象
题
E.提高桥面铺装层的押强度
准
【答案】ABD 精
【解析】城市桥梁防水排水系统的功能包括迅速排除桥面积水，使渗水的可能性降至最低限度，
保证桥下无滴水和结构上无 漏水。
【例题·案例节选】【201 8】
某公司承建一座城市桥梁工程，桥梁立面布置如图所示：
8
1
7
9
8
4
信
3
微
系
联
一
唯
【问题】
1.写出图中构件A的名称。
2.根据图判断，按桥梁结构特点，该桥梁属于哪种类型？简述该类型桥梁的主要受力特点。
【参考答案】
1.构件A为伸缩装置（伸缩缝）。
扫码关注更多
第6页共7页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.属于刚构（架）桥。刚构（架）桥的梁柱连接处具有很大的刚性，在竖向荷载作用下，梁部主
要受弯，而在柱脚处也具有水平反力。
【例题·单选】关于桥梁工程常用术语中建筑高度的说法，正确的是（ ）。【2024】
A.桥面与低水位之间的高差
B.桥下线路路面至桥跨结构最下缘之间的距离
C.桥面顶标高对于通航净空顶部标高之差
D.桥上行车路面标高至桥跨结构最下缘之间的距离
【答案】D
【解析】桥梁建筑高度指桥上行车路面标高至桥跨结构最下缘之间距离。
【例题·案例节选】背景资料【2019】
主桥的上部结构采用三跨式预应力混凝土连续刚构，跨径组合为75m+120m+75m；南、北引桥的上
部结构均采用等截面预应力混凝土连续箱梁，跨径组合为（30m×3）×5。
【问题】
1.列式计算该桥多孔跨径总长；根据计算结果指出该桥所属的桥梁分类。
【参考答案】
1.（1）该桥多孔跨经总长=（30×3×5）×2+（75+120+75）=1170m；
（2）依据桥梁长度判断该桥属于8特 大桥。
7
1
【总结】 4 9
