2.4.5 钢筋（管）混凝土拱桥施工技术
1.拱桥的类型与施工方法（2024.26）
2.现浇拱桥施工
1）—般要求（略）

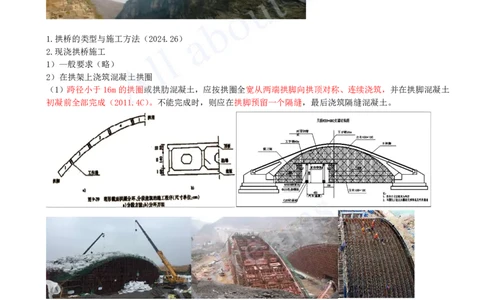

2）在拱架上浇筑混凝土拱圈
（1）跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在拱脚混凝土
初凝前全部完成（2011.4C）。不能完成时，则应在拱脚预留一个隔缝，最后浇筑隔缝混凝土。
（2）跨径大于或等于16m的拱圈或拱肋，宜分段浇筑（2011.4B）。分段位置，拱式拱架宜设置在拱架受力反
弯点、拱架节点、拱顶及拱脚处（2021.26B）；满布式拱架宜设置在拱顶、1/4跨径、拱脚及拱架节点等处。
各段的接缝面应与拱轴线垂直（2021.26C），各分段点应预留间隔槽，其宽度宜为0.5〜1m。当预计拱架变形
较小时，可减少或不设间隔槽，应采取分段间隔浇筑。
（3）分段浇筑程序应符合设计要求，且应对称于拱顶进行（2021.26D）。各分段内的混凝土应一次连续浇筑
完毕（2021.26E），因故中断时，应将施工缝凿成垂直于拱轴线的平面或台阶式接合面。
（4）间隔槽混凝土浇筑应由拱脚向拱顶对称进行（2023.9）。应待拱圈混凝土分段浇筑完成且强度达到75%
设计强度并且接合面按施工缝处理后再进行。
（5）分段浇筑钢筋混凝土拱圈（拱肋）时，纵向不得采用通长钢筋（2011.4D/2021.26A），钢筋接头应安设
在后浇的几个间隔槽内，并应在浇筑间隔槽混凝土时焊接。
（6）浇筑大跨径拱圈（拱肋）混凝土时，宜采用分环（层）分段方法浇筑，也可纵向分幅浇筑，中幅先行浇[注：天一文化专有版权，未经许可不可转发或复印传播]
筑合龙，达到设计要求后，再横向对称浇筑合龙其他幅（2011.4A）。
（7）拱圈（拱肋）封拱合龙时混凝土强度应符合设计要求，设计无要求时，各段混凝土强度应达到设计强度
的75%；当采取封拱合龙前用千斤顶施加压力的方法调整拱圈应力时，拱圈（包括已浇间隔槽）的混凝土强度
应达到设计强度。
3.装配式桁架拱和刚构拱安装（选择题）
4.钢管混凝土拱
1）工艺流程
系梁（加劲梁）施工→钢管拱肋加工、预拼装→拱肋安装、合龙→钢管混凝土压注→吊杆安装→桥面系施工。

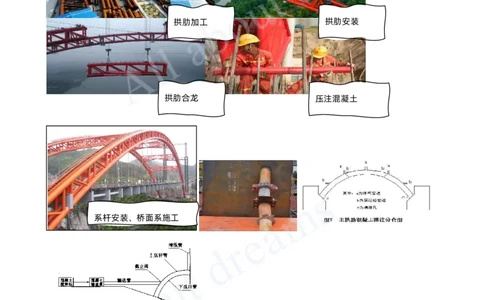

拱肋加工 拱肋安装
拱肋合龙 压注混凝土
系杆安装、桥面系施工
2）钢管拱肋制作应符合下列要求（选择）
3）钢管拱肋安装应符合下列要求（略）
4）钢管混凝土浇筑施工应符合下列要求
（1）管内混凝土宜采用泵送顶升压注法施工，由两拱脚至拱顶对称均衡地连续压注完成。
（2）大跨径拱肋钢管混凝土应根据设计加载程序，宜分环、分段并隔仓由拱脚向拱顶对称均衡压注。
（3）钢管混凝土应具有低泡、大流动性、收缩补偿、延缓初凝和早强的性能。
（4）钢管混凝土压注前应清洗管内污物，润湿管壁，先泵入适量水泥浆再压注混凝土，直至钢管顶端排气孔
排出合格的混凝土时停止。压注混凝土完成后应关闭倒流截止阀。
（5）钢管混凝土的质量检测办法应以超声检测为主，人工敲击为辅。[注：天一文化专有版权，未经许可不可转发或复印传播]
（6）钢管混凝土的泵送顺序应按设计要求进行，宜先钢管后腹箱。
