2.9.2绞吸挖泥船施工
（4）同时装有台车、双钢桩和三缆定位设备的绞吸挖泥船，在水域宽阔、风浪较大的地区和挖掘土质较软、挖
泥定位精度要求不高时，采用三缆定位横挖法施工；
水域狭窄、挖掘岩石或坚硬土质、挖掘基槽等精度要求较高时采用钢桩台车横挖法施工。
（5）同时装有台车、单钢桩和三缆定位设备的绞吸挖泥船，在水域宽阔、风浪较大的地区和挖掘土质较软、挖
泥定位精度要求不高时，采用三缆定位横挖法施工；
水域狭窄、挖掘岩石或坚硬土质、挖掘基槽等精度要求较高时采用单桩双锚四缆施工法施工。

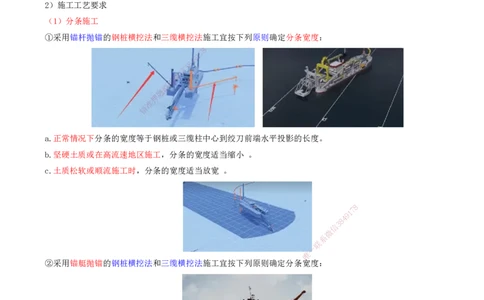

2）施工工艺要求
（1）分条施工
①采用锚杆抛锚的钢桩横挖法和三缆横挖法施工宜按下列原则确定分条宽度：
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
a.正常情况下分条的宽度等于钢桩或三缆柱中心到绞刀前端水平投影的长度。
b.坚硬土质或在高流速地区施工，分条的宽度适当缩小 。
c.土质松软或顺流施工时，分条的宽度适当放宽 。
8
7
1
9
4
8
3
信
微
系
联
一
唯
②采用锚艇抛锚的钢桩横挖法和三缆横挖法施工宜按下列原则确定分条宽度：
a.正常情况下分条的宽度以钢桩或三缆柱中心到绞刀前端水平投影长度的1.1倍为宜。
b.坚硬土质或在高流速地区施工，分条的宽度适当缩小。
c.土质松软和顺流施工时，分条宽度适当放宽。
③采用锚缆定位横挖法施工时，分条宽度不宜大于主锚缆长度的50%；水流较急的山区河流应适当减小。
④最小分条宽度应大于挖泥船的最小挖宽，最小挖宽应按下列方法确定：
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
a.浚前水深小于挖泥船的吃水，最小挖宽等于挖到边线时，船体前端角不至于碰撞岸坡时的最大宽度。
b.浚前水深大于挖泥船的吃水，最小挖宽等于挖到边线时，绞刀桥架和横移导向滑轮不至于碰撞岸坡时的最大宽
度。
c.对称钢桩横挖法施工且浚前水深大于挖泥船吃水时，最小挖宽等于挖泥船前移换桩时所需的摆动宽度。
d.具有后边缆的绞吸挖泥船在水域水深许可的条件下以锚缆定位施工时，采用十字横挖法以减小挖槽最小宽度。
（2）分段施工
①挖槽长度大于挖泥船水上管线的有效长度时，应根据挖泥船和水上管线所能开挖的长度进行分段。
②挖槽边线为折线时，应按边线拐点进行分段。
③挖槽规格或工期要求不同时，应按挖槽规格变化和工期要求进行分段。
④选择的施工方法和工艺参数因施工区土质变化相差较大时，应按土质进行分段。
8
⑤分段施工能避免或降低航行及其他施工1干7扰时，应根据商定的避让办法进行分段。
9
4
8
3
信
微
系

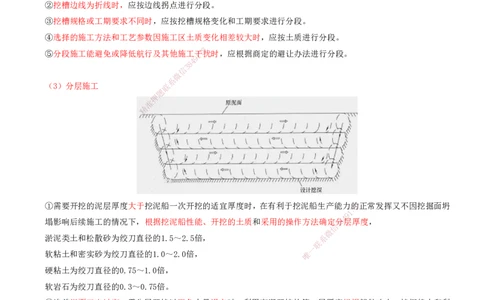

（3）分层施工 联
题
押
准
精
①需要开挖的泥层厚度大于挖泥船一次开挖的适宜厚 度时，在有利于挖泥船生产能力的8正常发挥又不因挖掘面坍
1
7
9
塌影响后续施工的情况下，根据挖泥船性能、开挖的土质 和采用的操作方法确定
信
3分8
4
层厚度，
微
淤泥类土和松散砂为绞刀直径的1.5～2.5倍， 系
联
一
软粘土和密实砂为绞刀直径的1.0～2.0倍， 唯
硬粘土为绞刀直径的0.75～1.0倍，
软岩石为绞刀直径的0.3～0.75倍。
②浚前泥面干出过高，需分层开挖以避免大量塌方时，利用高潮开挖的第一层厚度根据船舶吃水、挖掘能力和利
用的潮高综合分析确定。
③稳定边坡陡于挖槽边坡，必需分层分阶梯开挖时，按台阶高度的整数倍进行分层。
④合同要求分期达到不同深度时按合同规定的分期深度进行分层。
⑤挖泥船的最大挖深不足，只有低潮时才能挖到设计深度时，以高潮能挖到的深度进行分层，或以低潮开挖的适
宜层厚进行分层。
⑥工期较长、挖掘泥层厚度大于挖泥船一次开挖的适宜厚度且施工期有回淤，竣工前需全面清淤的，最底层的厚
度以能保持较高生产率且能保证清淤质量为宜。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（4）挖泥方向（新增）
绞吸挖泥船挖泥方向宜满足下列要求：
①有利于管线布置和缩短水上管线长度，水上浮管与陆地管或水下管接头处于挖泥船后方。
②缓流地区逆流施工，流速较大且土质坚硬时顺流施工。
③锚缆横挖法施工时逆流施工。
④避免横流施工。
8
7
1
9
4
8

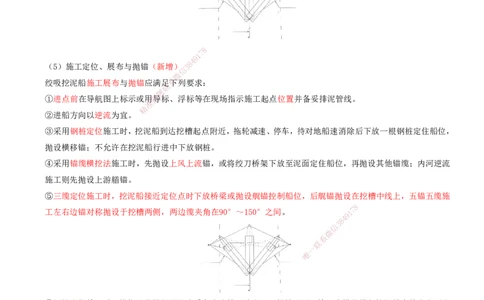

（5）施工定位、展布与抛锚（新增）3
信
微
绞吸挖泥船施工展布与抛锚应满足系下列要求：
联
题
①进点前在导航图上标示或用押导标、浮标等在现场指示施工起点位置并备妥排泥管线。
准
精
②进船方向以逆流为宜。
③采用钢桩定位施工时，挖泥船 到达挖槽起点附近，拖轮减速、停车，待对地船速消除后下放一根钢桩定住船位，
抛设横移锚；不允许在挖泥船行进中 下放钢桩。
④采用锚缆横挖法施工时，先抛设上风上 流锚，或将绞刀桥架下放至泥面定住船位，再抛设其他锚缆；内河逆流
施工则先抛设上游艏锚。
⑤三缆定位施工时，挖泥船接近定位点时下放桥梁或抛设艉锚控制船位，后艉锚抛设在挖槽中线上，五锚五缆施
8
工左右边锚对称抛设于挖槽两侧，两边缆夹角在90°～ 150°之间。 1 7
9
8
4
信
3
微
系
联
一
唯
⑥钢桩定位施工时，锚位及移锚间距视土质和水流情况确定，一般情况下，施工中横移缆与挖泥船中线夹角不小
于45°。
⑦连接并调整排泥管线，水上管线无死弯。
⑧挖泥作业前校正船位，确认挖泥船定位中心在挖槽轴线上且绞刀处于挖槽起点位置。
绞吸挖泥船的绞刀应根据疏浚土类及其密实度选择，见下表
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

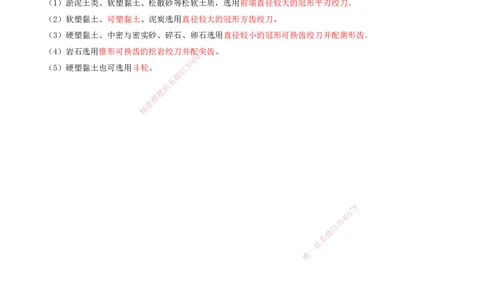

绞吸挖泥船的绞刀应根据疏浚土类及其密实度选择
（1）淤泥土类、软塑黏土、松散砂等松软土质，选用前端直径较大的冠形平刃绞刀。
（2）软塑黏土、可塑黏土、泥炭选用直径较大的冠形方齿绞刀。
（3）硬塑黏土、中密与密实砂、碎石、卵石选用直径较小的冠形可换齿绞刀并配凿形齿。
（4）岩石选用锥形可换齿的挖岩绞刀并配7尖8齿。
1
9
4
8
（5）硬塑黏土也可选用斗轮。 信 3
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
