文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

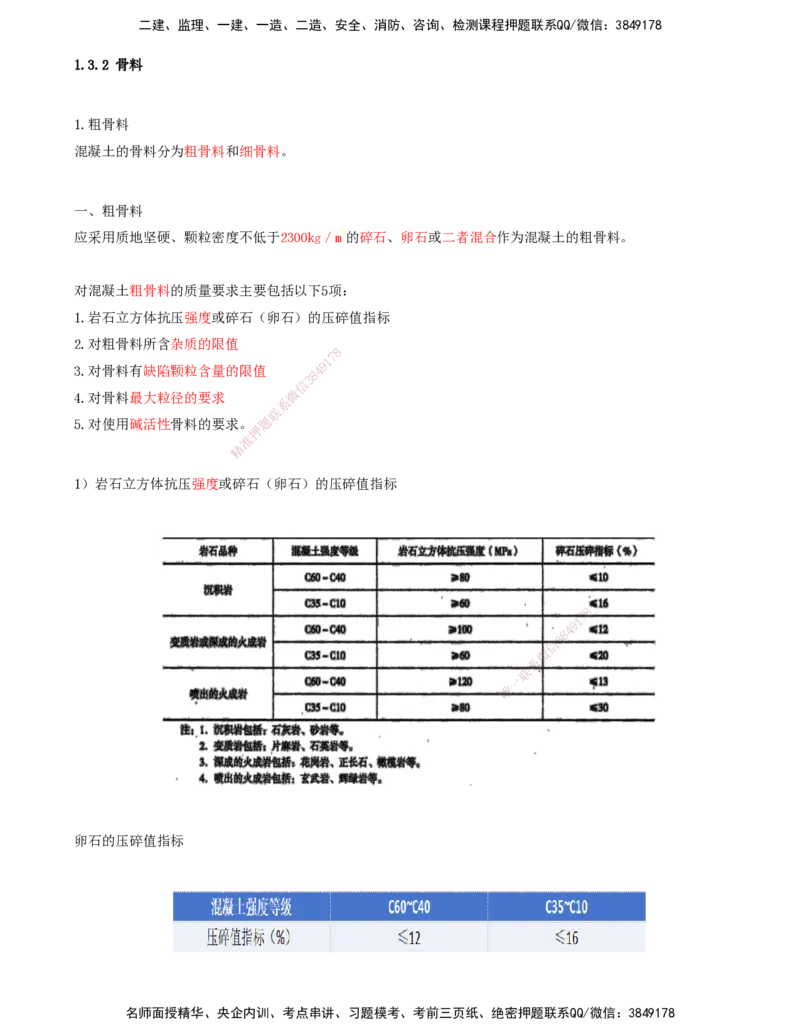

1.3.2 骨料
1.粗骨料
混凝土的骨料分为粗骨料和细骨料。
一、粗骨料
应采用质地坚硬、颗粒密度不低于2300kg／m3的碎石、卵石或二者混合作为混凝土的粗骨料。
对混凝土粗骨料的质量要求主要包括以下5项：
1.岩石立方体抗压强度或碎石（卵石）的压碎值指标
2.对粗骨料所含杂质的限值
8
7
1
9
3.对骨料有缺陷颗粒含量的限值 4
8
3
信
4.对骨料最大粒径的要求 微
系
联
5.对使用碱活性骨料的要求。题
押
准
精
1） 岩石立方体抗压强度或碎石（卵石）的压碎值指标
8
7
1
9
4
8
3
信
微
系
联
一
唯
卵石的压碎值指标
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

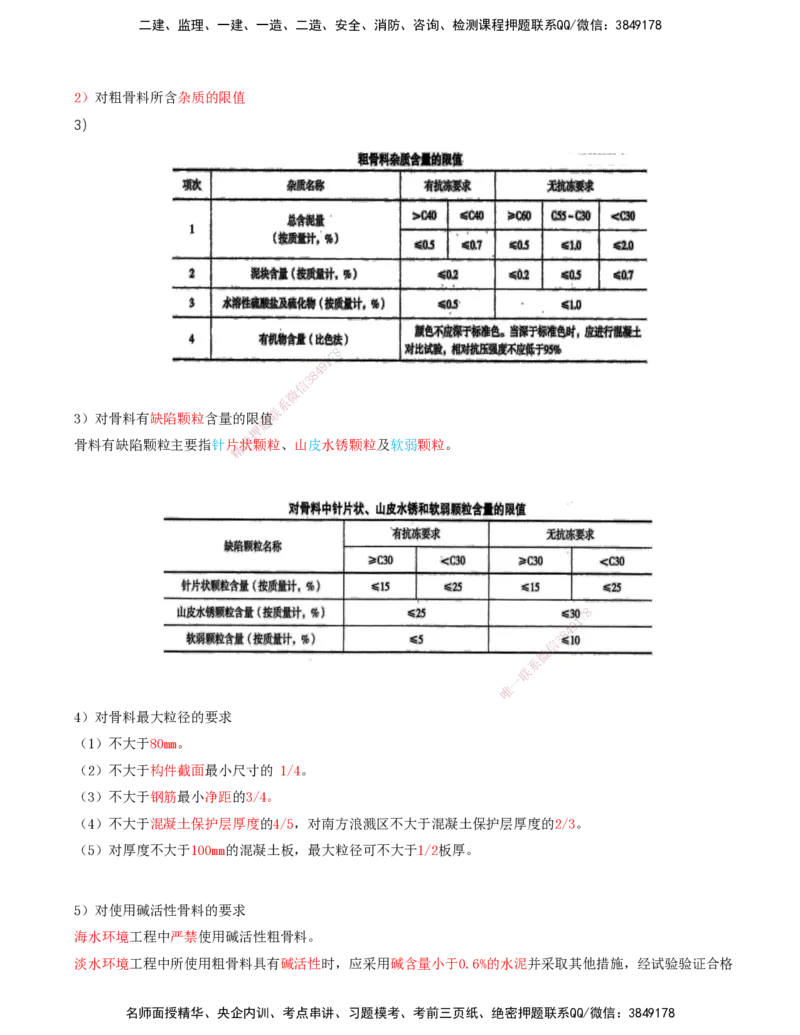

2） 对粗骨料所含杂质的限值
3）
8
7
9
1
4
8
3
信
微
系
联
3）对骨料有缺陷颗粒含量的限题值
押
准
骨料有缺陷颗粒主要指针片状颗粒、山皮水锈颗粒及软弱颗粒。
精
8
1
7
9
8
4
信
3
微
系
联
唯
一
4）对骨料最大粒径的要求
（1）不大于80mm。
（2）不大于构件截面最小尺寸的 1/4。
（3）不大于钢筋最小净距的3/4。
（4）不大于混凝土保护层厚度的4/5，对南方浪溅区不大于混凝土保护层厚度的2/3。
（5）对厚度不大于100mm的混凝土板，最大粒径可不大于1/2板厚。
5）对使用碱活性骨料的要求
海水环境工程中严禁使用碱活性粗骨料。
淡水环境工程中所使用粗骨料具有碱活性时，应采用碱含量小于0.6%的水泥并采取其他措施，经试验验证合格
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

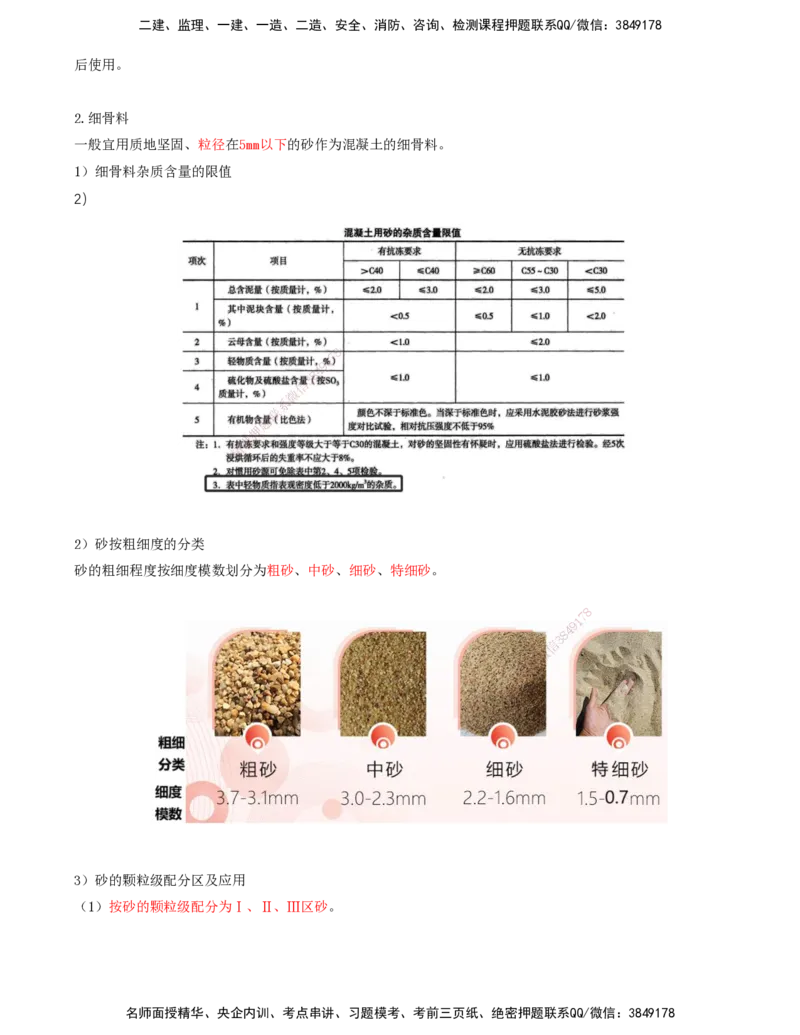

后使用。
2.细骨料
一般宜用质地坚固、粒径在5mm以下的砂作为混凝土的细骨料。
1） 细骨料杂质含量的限值
2）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）砂按粗细度的分类
砂的粗细程度按细度模数划分为粗砂、中砂、细砂、特细砂。
8
1
7
9
8
4
信
3
微
系
联
一
唯

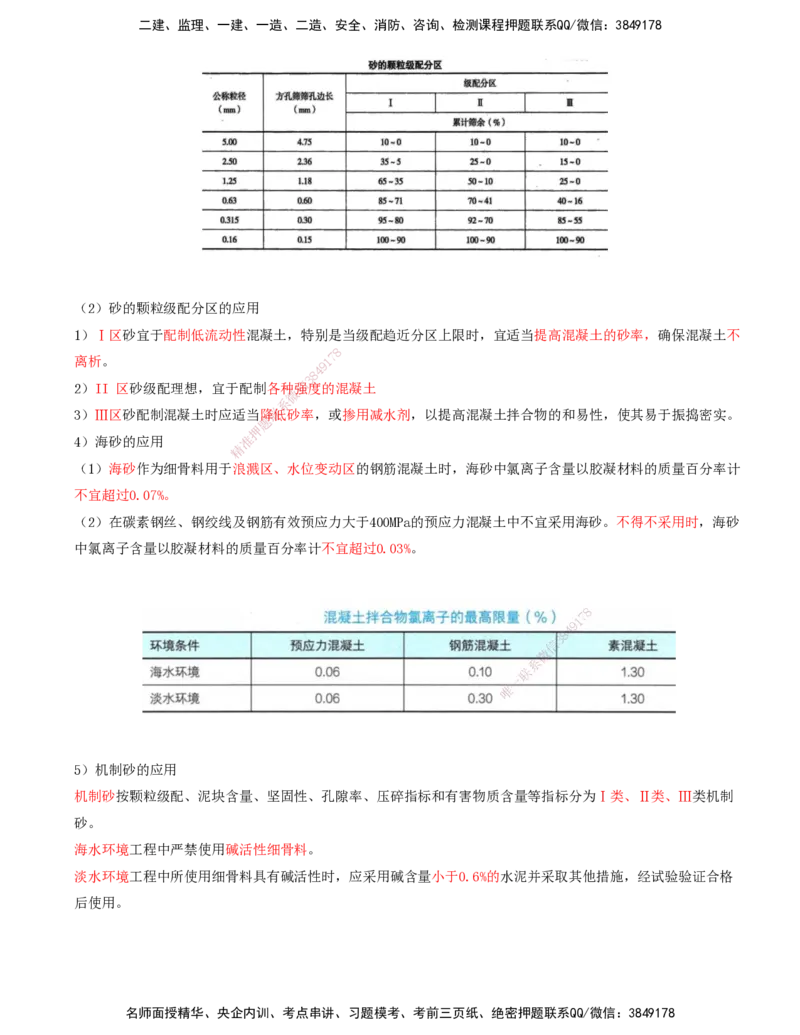

3）砂的颗粒级配分区及应用
（1）按砂的颗粒级配分为Ⅰ、Ⅱ、Ⅲ区砂。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

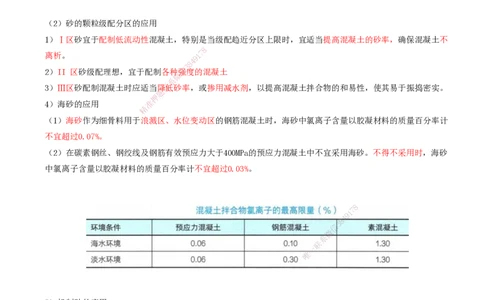

（2）砂的颗粒级配分区的应用
1）Ⅰ区砂宜于配制低流动性混凝土，特别是当级配趋近分区上限时，宜适当提高混凝土的砂率，确保混凝土不
8
7
离析。 1
9
4
8
3
2）II 区砂级配理想，宜于配制各种信强度的混凝土
微
系
3）Ⅲ区砂配制混凝土时应适当降联低砂率，或掺用减水剂，以提高混凝土拌合物的和易性，使其易于振捣密实。
题
押
4）海砂的应用 准
精
（1）海砂作为细骨料用于浪 溅区、水位变动区的钢筋混凝土时，海砂中氯离子含量以胶凝材料的质量百分率计
不宜超过0.07%。
（2）在碳素钢丝、钢绞线及钢筋有效 预应力大于400MPa的预应力混凝土中不宜采用海砂。不得不采用时，海砂
中氯离子含量以胶凝材料的质量百分率计不宜超过0.03%。
8
1
7
9
8
4
信
3
微
系
联
一
唯
5）机制砂的应用
机制砂按颗粒级配、泥块含量、坚固性、孔隙率、压碎指标和有害物质含量等指标分为Ⅰ类、Ⅱ类、Ⅲ类机制
砂。
海水环境工程中严禁使用碱活性细骨料。
淡水环境工程中所使用细骨料具有碱活性时，应采用碱含量小于0.6%的水泥并采取其他措施，经试验验证合格
后使用。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
