2.4 斜坡堤施工技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

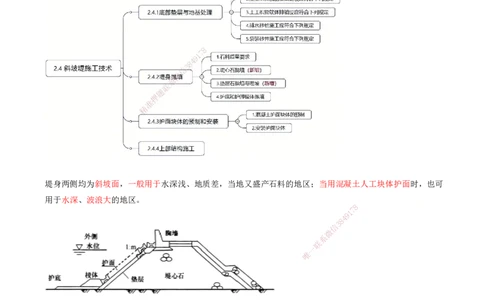

堤身两侧均为斜坡面，一般用于水深浅、地质差，当地又盛产石料的地区；当用混凝土人工块体护面时，也可
用于水深、波浪大的地区。
8
7
1
9
4
8
3
信
微
系
联
一
唯
斜坡式防波堤施工工期一般较长，在未形成设计断面以前，其抗风能力很差，施工中应根据实际情况采取相应
的防护措施及防护预案，必要时，应通过模型试验确定，对未成型的斜坡堤进行施工期复核时，波高重现期采
用2～5年。在安排施工顺序时，必须根据能够实现的施工强度进行合理的分段和分层，并做好施工期间出现灾
害天气（如台风）时和施工停工期间（冰冻期）建筑物的防护工作。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
斜坡防波堤施工组织的原则是:合理控制施工步距、尽快形成设计断面和全断面推进。
斜坡堤堤心、垫层、护面层的施工步距应根据工程结构特点、水文与气象情况、现场条件和施工能力等综合确
定，并应符合下列规定：
（1）正常施工季节在受风浪影响较小水域施工时，堤心与护面层的施工步距不宜大于150m，垫层与护面层的施
工步距不宜大于80m。
（2）正常施工季节在受风浪影响较大水域施工时，堤心与护面层的施工步距不宜大于100m，垫层与护面层的施
工步距不宜大于50m。

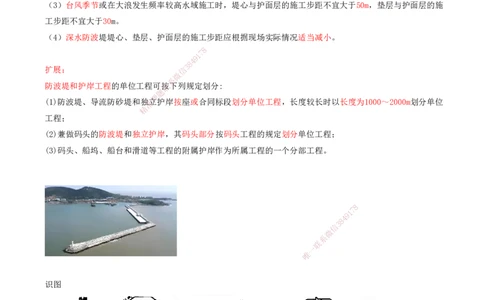

（3）台风季节或在大浪发生频率较高水域施工时，堤心与护面层的施工步距不宜大于50m，垫层与护面层的施
工步距不宜大于30m。
（4）深水防波堤堤心、垫层、护面层的施工步距应根据现场实际情况适当减小。
8
7
1
9
4
8
3
扩展： 信
微
系
防波堤和护岸工程的单位工程可联按下列规定划分:
题
押
(1)防波堤、导流防砂堤和独准立护岸按座或合同标段划分单位工程，长度较长时以长度为1000～2000m划分单位
精
工程；
(2)兼做码头的防波堤和独立护岸，其码头部分按码头工程的规定划分单位工程；
(3)码头、船坞、船台和滑道等工程的 附属护岸作为所属工程的一个分部工程。
8
1
7
9
8
4
信
3
微
系
联
一
唯
识图
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
分部分项
