5.1.2 不开槽管道施工方法
4.顶管施工法
1）顶管施工工艺流程以泥水平衡顶管为例，其施工工艺流程如图所示
2）工作井、接收井施工
沉井的组成部分包括井筒、刃脚、隔墙、梁、底板，沉井法结构示意如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）基坑准备
③地下水位应控制在沉井基坑以下0.5m，基坑内的水应及时排除；采用沉井筑岛法制作时，岛面标高应比施工
期最高水位高出0.5m以上。
（2）地基与垫层施工（略）
（3）沉井预制（略）

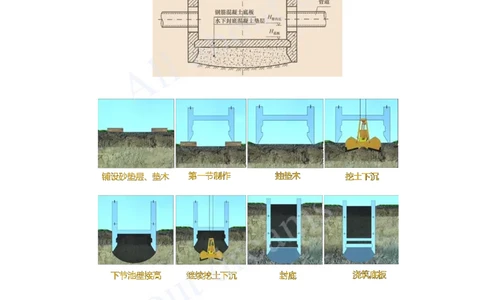

（4）下沉施工
分为：排水下沉和不排水下沉。
（5）沉井封底[注：天一文化专有版权，未经许可不可转发或复印传播]
分为：干封底和水下封底。
3）顶管施工技术

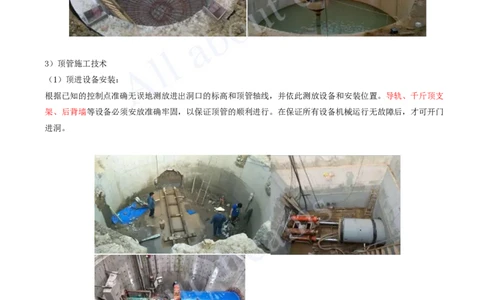

（1）顶进设备安装：
根据已知的控制点准确无误地测放进出洞口的标高和顶管轴线，并依此测放设备和安装位置。导轨、千斤顶支
架、后背墙等设备必须安放准确牢固，以保证顶管的顺利进行。在保证所有设备机械运行无故障后，才可开门
进洞。
（2）顶管进、出工作井时根据工程地质和水文地质条件、埋设深度、周围环境和顶进方法，选择技术经济合理
的技术措施，并符合下列要求：
①应保证顶管进、出工作井和顶进过程中洞圈周围的土体稳定。[注：天一文化专有版权，未经许可不可转发或复印传播]
②应考虑顶管机的切削能力。
③洞口周围土体含地下水时，若条件允许可采取降水措施，或采取注浆等措施加固土体以封堵地下水；在拆除

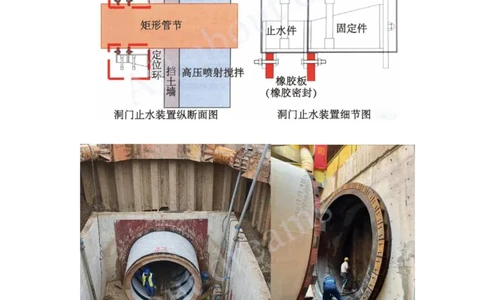

封门时，顶管机外壁与工作井洞圈之间应设置洞口止水装置，防止顶进施工时泥水渗入工作井。[注：天一文化专有版权，未经许可不可转发或复印传播]
④工作井洞口封门拆除应符合下列要求:
a.钢板桩工作井，可拔起或切割钢板桩露出洞口，并采取措施防止洞口上方的钢板桩下落。
b.工作井的围护结构采用沉井法施工时，应先拆除洞圈内侧的临时封门，再拆除井壁外侧的封板或其他封填
物。
