文档内容
[注：天一文化专有版权，未经许可不可转发或复印传播]

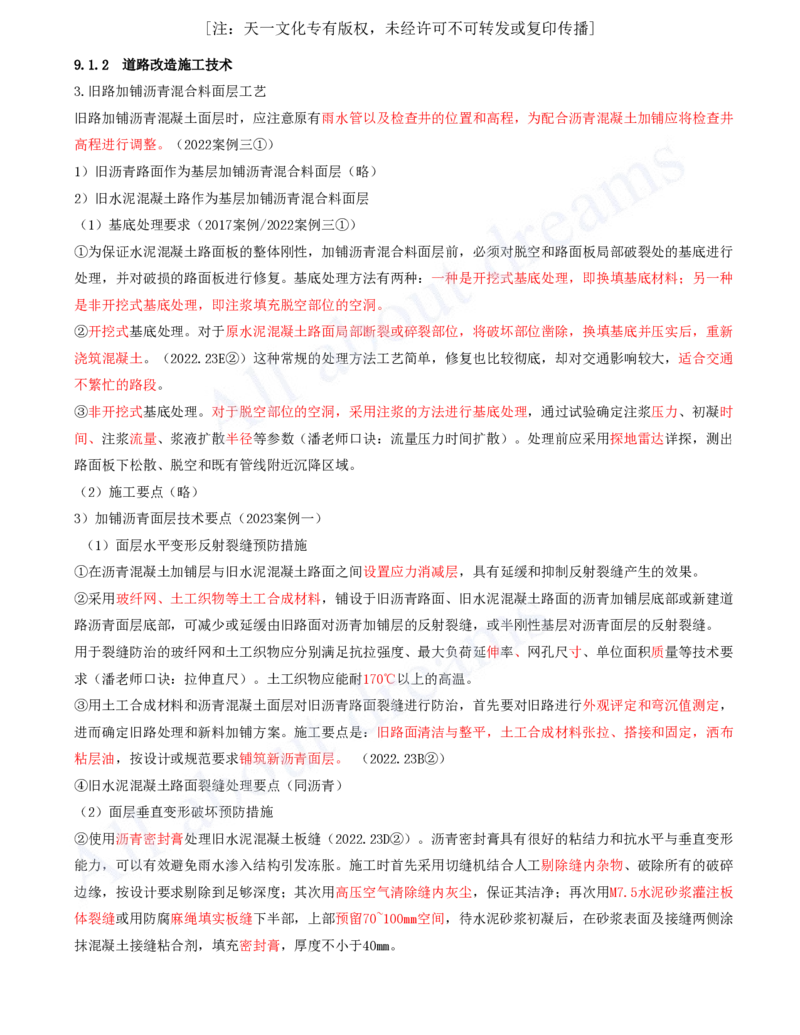

9.1.2 道路改造施工技术
3.旧路加铺沥青混合料面层工艺
旧路加铺沥青混凝土面层时，应注意原有雨水管以及检查井的位置和高程，为配合沥青混凝土加铺应将检查井
高程进行调整。（2022案例三①）
1）旧沥青路面作为基层加铺沥青混合料面层（略）
2）旧水泥混凝土路作为基层加铺沥青混合料面层
（1）基底处理要求（2017案例/2022案例三①）

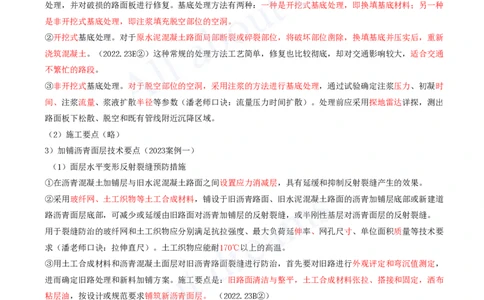

①为保证水泥混凝土路面板的整体刚性，加铺沥青混合料面层前，必须对脱空和路面板局部破裂处的基底进行
处理，并对破损的路面板进行修复。基底处理方法有两种：一种是开挖式基底处理，即换填基底材料；另一种
是非开挖式基底处理，即注浆填充脱空部位的空洞。
②开挖式基底处理。对于原水泥混凝土路面局部断裂或碎裂部位，将破坏部位凿除，换填基底并压实后，重新
浇筑混凝土。（2022.23E②）这种常规的处理方法工艺简单，修复也比较彻底，却对交通影响较大，适合交通
不繁忙的路段。
③非开挖式基底处理。对于脱空部位的空洞，采用注浆的方法进行基底处理，通过试验确定注浆压力、初凝时
间、注浆流量、浆液扩散半径等参数（潘老师口诀：流量压力时间扩散）。处理前应采用探地雷达详探，测出
路面板下松散、脱空和既有管线附近沉降区域。
（2）施工要点（略）
3）加铺沥青面层技术要点（2023案例一）
（1）面层水平变形反射裂缝预防措施
①在沥青混凝土加铺层与旧水泥混凝土路面之间设置应力消减层，具有延缓和抑制反射裂缝产生的效果。
②采用玻纤网、土工织物等土工合成材料，铺设于旧沥青路面、旧水泥混凝土路面的沥青加铺层底部或新建道
路沥青面层底部，可减少或延缓由旧路面对沥青加铺层的反射裂缝，或半刚性基层对沥青面层的反射裂缝。
用于裂缝防治的玻纤网和土工织物应分别满足抗拉强度、最大负荷延伸率、网孔尺寸、单位面积质量等技术要
求（潘老师口诀：拉伸直尺）。土工织物应能耐170℃以上的高温。
③用土工合成材料和沥青混凝土面层对旧沥青路面裂缝进行防治，首先要对旧路进行外观评定和弯沉值测定，
进而确定旧路处理和新料加铺方案。施工要点是：旧路面清洁与整平，土工合成材料张拉、搭接和固定，洒布
粘层油，按设计或规范要求铺筑新沥青面层。 （2022.23B②）
④旧水泥混凝土路面裂缝处理要点（同沥青）
（2）面层垂直变形破坏预防措施
②使用沥青密封膏处理旧水泥混凝土板缝（2022.23D②）。沥青密封膏具有很好的粘结力和抗水平与垂直变形
能力，可以有效避免雨水渗入结构引发冻胀。施工时首先采用切缝机结合人工剔除缝内杂物、破除所有的破碎
边缘，按设计要求剔除到足够深度；其次用高压空气清除缝内灰尘，保证其洁净；再次用M7.5水泥砂浆灌注板
体裂缝或用防腐麻绳填实板缝下半部，上部预留70~100mm空间，待水泥砂浆初凝后，在砂浆表面及接缝两侧涂
抹混凝土接缝粘合剂，填充密封膏，厚度不小于40mm。[注：天一文化专有版权，未经许可不可转发或复印传播]

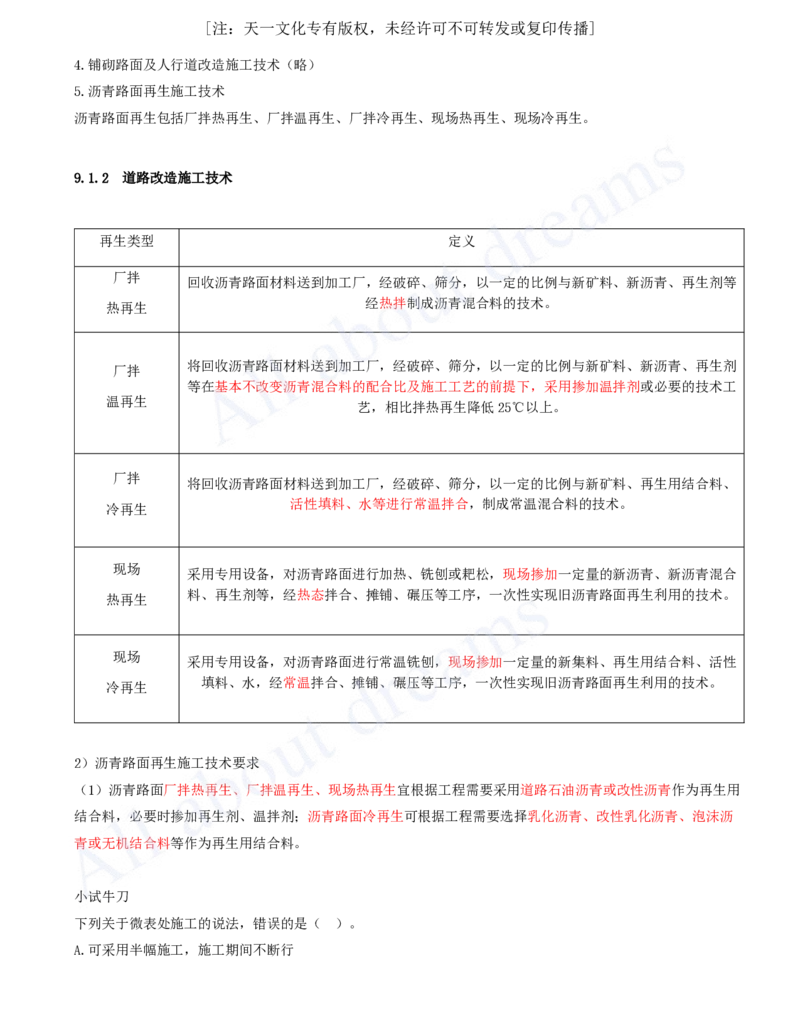

4.铺砌路面及人行道改造施工技术（略）
5.沥青路面再生施工技术
沥青路面再生包括厂拌热再生、厂拌温再生、厂拌冷再生、现场热再生、现场冷再生。
9.1.2 道路改造施工技术

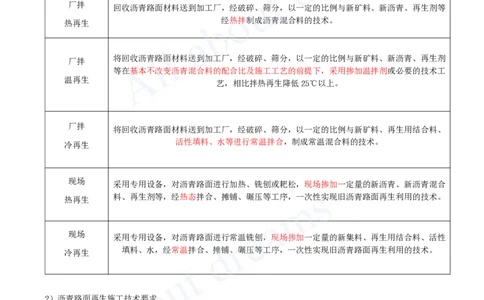

再生类型 定义
厂拌
回收沥青路面材料送到加工厂，经破碎、筛分，以一定的比例与新矿料、新沥青、再生剂等
经热拌制成沥青混合料的技术。
热再生
将回收沥青路面材料送到加工厂，经破碎、筛分，以一定的比例与新矿料、新沥青、再生剂
厂拌
等在基本不改变沥青混合料的配合比及施工工艺的前提下，采用掺加温拌剂或必要的技术工
温再生
艺，相比拌热再生降低25℃以上。
厂拌
将回收沥青路面材料送到加工厂，经破碎、筛分，以一定的比例与新矿料、再生用结合料、
活性填料、水等进行常温拌合，制成常温混合料的技术。
冷再生
现场
采用专用设备，对沥青路面进行加热、铣刨或耙松，现场掺加一定量的新沥青、新沥青混合
料、再生剂等，经热态拌合、摊铺、碾压等工序，一次性实现旧沥青路面再生利用的技术。
热再生
现场
采用专用设备，对沥青路面进行常温铣刨，现场掺加一定量的新集料、再生用结合料、活性
填料、水，经常温拌合、摊铺、碾压等工序，一次性实现旧沥青路面再生利用的技术。
冷再生
2）沥青路面再生施工技术要求
（1）沥青路面厂拌热再生、厂拌温再生、现场热再生宜根据工程需要采用道路石油沥青或改性沥青作为再生用
结合料，必要时掺加再生剂、温拌剂；沥青路面冷再生可根据工程需要选择乳化沥青、改性乳化沥青、泡沫沥
青或无机结合料等作为再生用结合料。
小试牛刀
下列关于微表处施工的说法，错误的是（ ）。
A.可采用半幅施工，施工期间不断行[注：天一文化专有版权，未经许可不可转发或复印传播]
B.摊铺速度为1.5-3KM/h
C.不需要碾压
D.试验段长度不大于200m
答案：D
小试牛刀
对沥青路面进行加热、铣刨，现场掺加一定量的新沥青、新沥青混合料、再生剂，经热态拌合、摊铺、碾压，
一次性实现旧沥青类路面再生利用的技术属于（ ）。
A.厂拌热再生
B.厂拌温再生
C.现场热再生
D.现场冷再生
答案：C

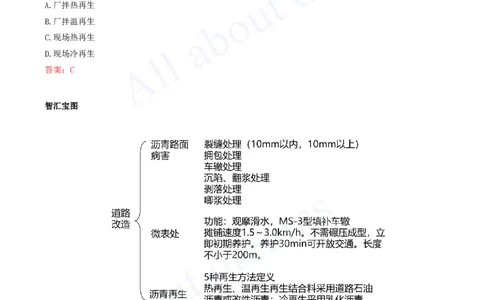

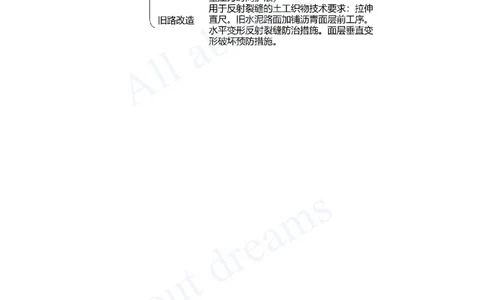

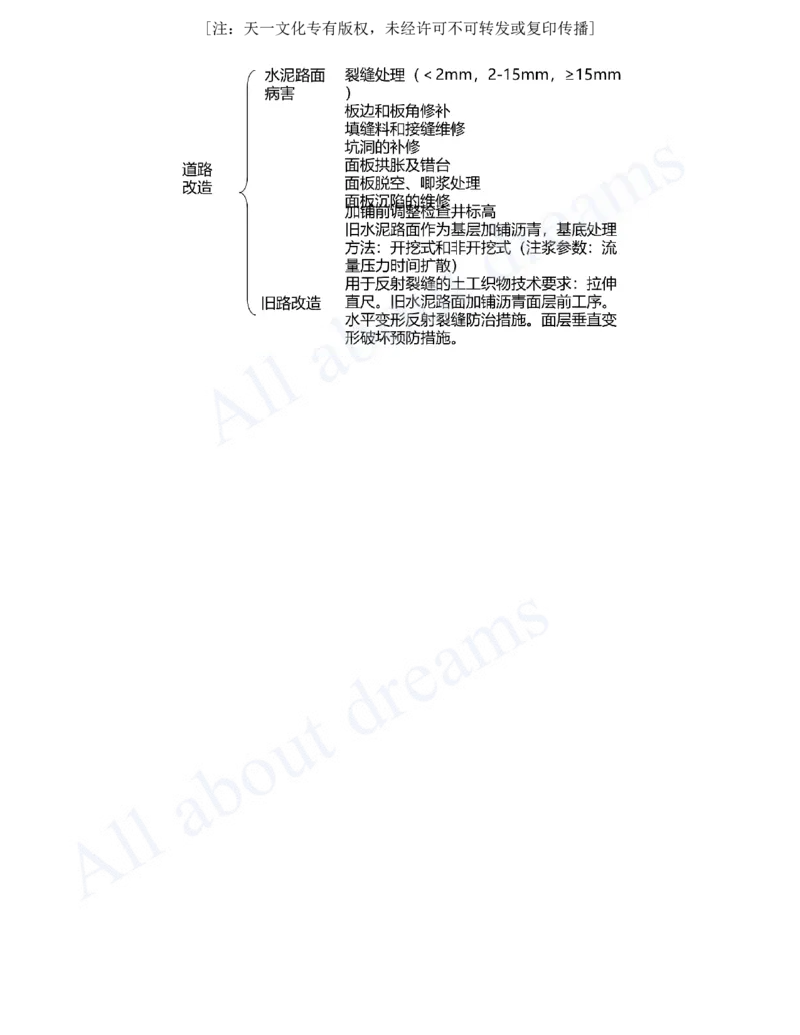

智汇宝图[注：天一文化专有版权，未经许可不可转发或复印传播]
