1.4.2 挡土墙施工技术
②肋柱设置钢拉杆穿过的孔道，孔道做圆孔或椭圆孔，直径大于钢拉杆直径，空隙填塞水泥砂浆。锚锭块预
留拉杆孔，锚锭块、肋柱与拉杆连接处按设计要求防锈。肋柱安装时适当后仰，倾斜度为20:1，肋柱基础
的杯座槽内铺垫沥青砂浆。每个锚锭块的面积不小于0.5㎡采用钢筋混凝土预制。拉杆选用螺纹钢筋，直径
不小于22mm、不大于32mm，两端焊接螺丝杆，穿过挡土板、锚锭块预留孔，装上钢垫板，拧紧螺母。
③挡土板采用预制钢筋混凝土槽形板、矩形板或空心板。矩形板厚度不小于15cm，挡土板与肋柱搭接长度
不小于10cm，挡土板一般高50cm，板上留有泄水孔，板后设置反滤层。
④挡土板后填料采用砂类土、碎石类、砾石类土，以及符合设计要求的细粒土，不得采用膨胀土、盐渍土、
酸性土、有机质土。在挡土板底部至顶部以下0.5m范围内，填筑不小于0.3m厚的渗水材料作为反滤层。
4）砌筑式挡土墙施工要点（略）
小试牛刀

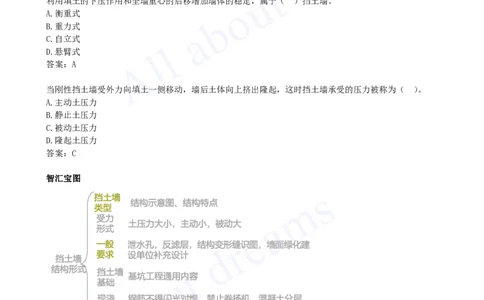

利用填土的下压作用和全墙重心的后移增加墙体的稳定，属于（ ）挡土墙。
A.衡重式
B.重力式
C.自立式
D.悬臂式
答案：A
当刚性挡土墙受外力向填土一侧移动，墙后土体向上挤出隆起，这时挡土墙承受的压力被称为（ ）。
A.主动土压力
B.静止土压力
C.被动土压力
D.隆起土压力
答案：C
智汇宝图
1.5 城镇道路工程安全质量控制
1.5.1 城镇道路工程安全技术要点
1.管线及邻近建（构）筑物的保护
1）管线的保护
在工程开工前，应取得施工现场及其毗邻区域内各种地上、地下管线及建（构）筑物的现况详实资料和地
勘、气象、水文观测资料，相关设施管理单位应向施工、监理单位的有关技术管理人员进行详细交底；应研[注：天一文化专有版权，未经许可不可转发或复印传播]
究确定施工区域内地上、地下管线等构筑物的拆移或保护、加固方案，并应形成文件后实施。
施工前应先对管线进行详探，可通过人工开挖探沟，找出地下管线。道路结构以下的管线应先行施工。作业
中可能对施工范围内的原地下管线及建（构）筑物造成破坏时，应采取加固或迁移措施。无须迁移的现况管
线及设施，应探明位置、设置标识，并采取加固保护措施。施工中，应对加固部位定期检查、维护，确保设
施安全稳定。施工区域附近的架空线，在施工期间采取加固电线杆及派专人监护措施，防止挖土或大型机械
操作时危及线路正常运作。
2）邻近建（构）筑物的保护（略）
潘老师总结
地下管线保护措施：
1.查阅资料
2.现场坑探
3.图纸标注，现场标记
4.加固保护，拆迁改移
5.专人检查
6.加强监测

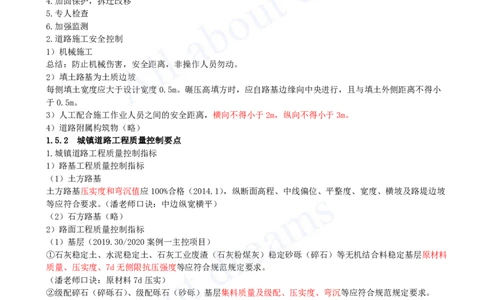

2.道路施工安全控制
1）机械施工
总结：防止机械伤害，安全距离，非操作人员勿动。
2）填土路基为土质边坡
每侧填土宽度应大于设计宽度0.5m。碾压高填方时，应自路基边缘向中央进行，且与填土外侧距离不得小
于0.5m。
3）人工配合施工作业人员之间的安全距离，横向不得小于2m，纵向不得小于3m。
4）道路附属构筑物（略）
1.5.2 城镇道路工程质量控制要点
1.城镇道路工程质量控制指标
1）路基工程质量控制指标
（1）土方路基
土方路基压实度和弯沉值应100%合格（2014.1），纵断面高程、中线偏位、平整度、宽度、横坡及路堤边坡
等应符合要求。（潘老师口诀：中边纵宽横平）
（2）石方路基（略）
2）路面工程质量控制指标
（1）基层（2019.30/2020案例一主控项目）
①石灰稳定土、水泥稳定土、石灰工业废渣（石灰粉煤灰）稳定砂砾（碎石）等无机结合料稳定基层原材料
质量、压实度、7d无侧限抗压强度等应符合规范规定要求。
（潘老师口诀：原材料7d压实）
②级配碎石（碎砾石）、级配砾石（砂砾）基层集料质量及级配、压实度、弯沉等应符合规范规定要求。
（潘老师口诀：配置压弯）
（2）面层
①沥青混合料面层压实度对城市快速路、主干路不应小于96%；对次干路及以下道路不应小于95%。
②水泥混凝土面层的原材料质量、混凝土弯拉强度、混凝土面层厚度、构造深度等应符合设计要求。
（潘老师口诀：猿猴拉勾）
2.城镇道路工程质量控制
1）施工准备
（1）人员准备：
岗前培训，持证上岗。
（2）技术准备：
①编方案，交底。
②对拟采用四新工程项目，应提前做好试验研究和论证工作。道路各层施工前应根据工程特点选定试验路[注：天一文化专有版权，未经许可不可转发或复印传播]
段。
（3）材料准备：检验试验合格。
2）施工质量控制
（1）拌合与运输质量控制（略）
（2）施工质量控制
①路基应分层填筑，每层最大压实厚度宜不大于300mm，顶面最后一层压实厚度应不小于100mm。道路边
缘、检查井、雨水口周围以及沟槽回填土不能使用压路机碾压的部位，应采用小型夯压机夯实。填土经压实
后，不得有松散、软弹、翻浆及表面不平整现象。
②各类基层施工应符合下列要求（2022案例②）
a. 严禁用薄层贴补的办法找平。石灰土应湿养，养护期不宜少于7d。养护期间应封闭交通。
b.水泥稳定土基层宜采用摊铺机械摊铺，自拌合至摊铺完成，不得超过3h。宜在水泥初凝时间到达前碾压
成型。分层摊铺时，应在下层养护7d后，方可摊铺上层材料。

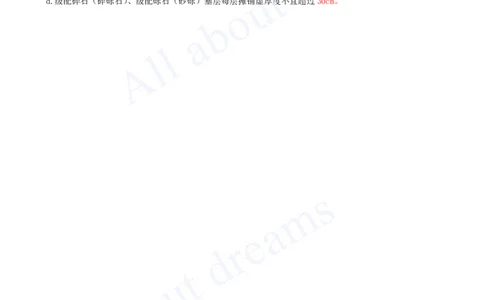

d.级配碎石（碎砾石）、级配砾石（砂砾）基层每层摊铺虚厚度不宜超过30cm。
