1.4 挡土墙施工
1.4.1 挡土墙结构形式及分类

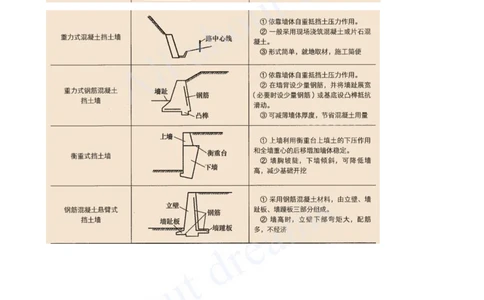

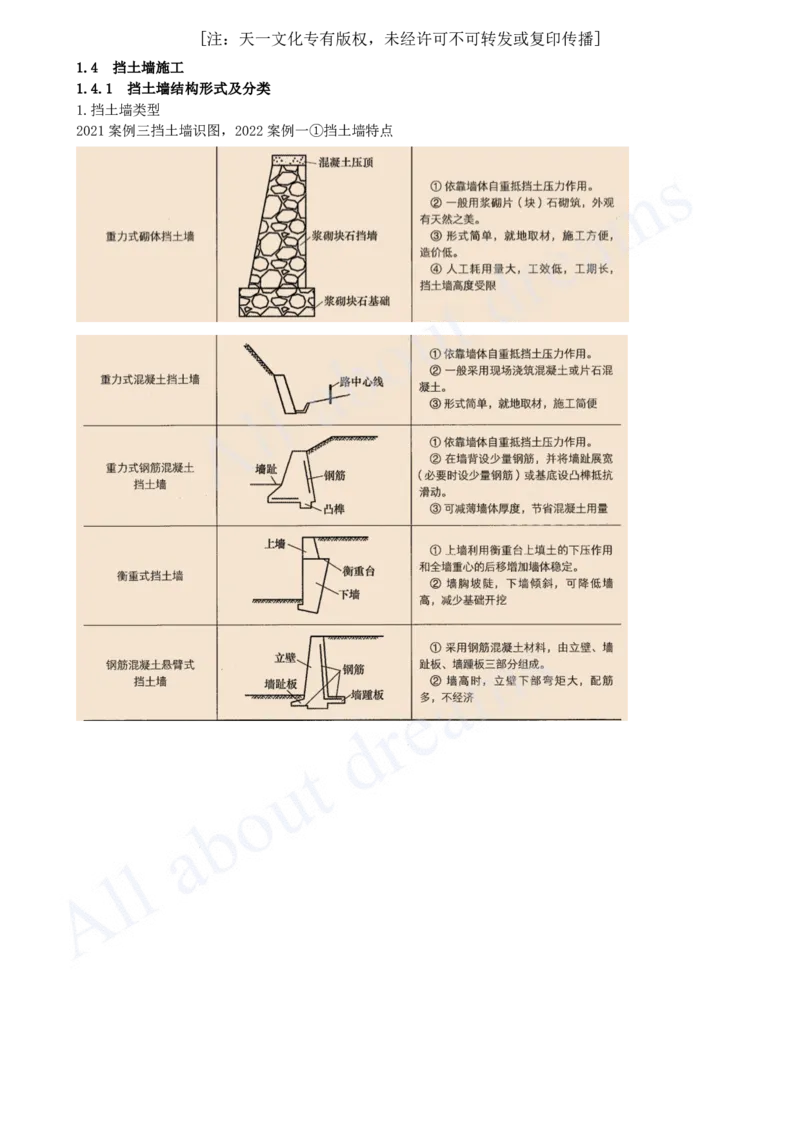

1.挡土墙类型
2021案例三挡土墙识图，2022案例一①挡土墙特点[注：天一文化专有版权，未经许可不可转发或复印传播]

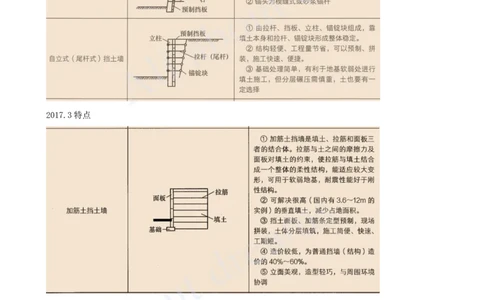

2017.3特点

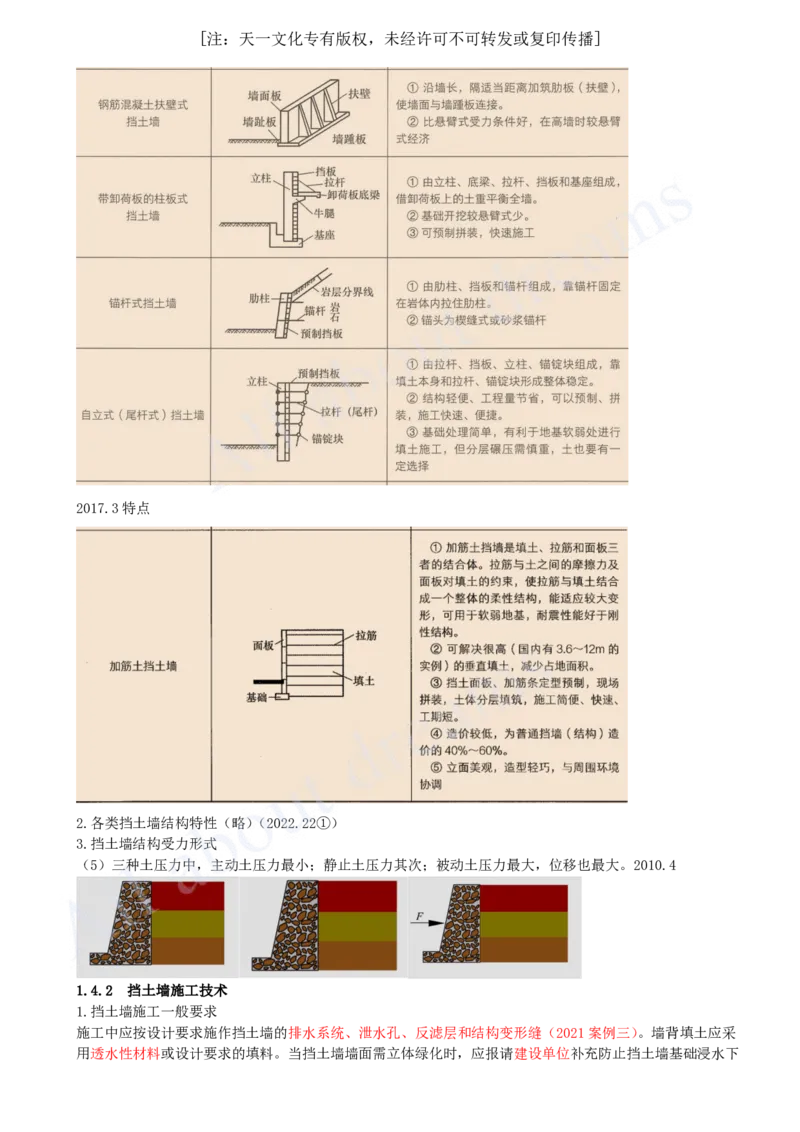

2.各类挡土墙结构特性（略）（2022.22①）
3.挡土墙结构受力形式
（5）三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。2010.4
1.4.2 挡土墙施工技术
1.挡土墙施工一般要求

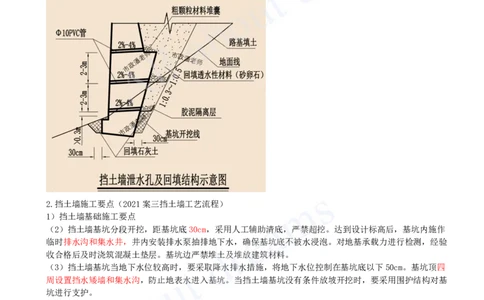

施工中应按设计要求施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝（2021案例三）。墙背填土应采
用透水性材料或设计要求的填料。当挡土墙墙面需立体绿化时，应报请建设单位补充防止挡土墙基础浸水下[注：天一文化专有版权，未经许可不可转发或复印传播]
沉的设计。
2.挡土墙施工要点（2021案三挡土墙工艺流程）
1）挡土墙基础施工要点
（2）挡土墙基坑分段开挖，距基坑底30cm，采用人工辅助清底，严禁超挖。达到设计标高后，基坑内施作
临时排水沟和集水井，井内安装排水泵抽排地下水，确保基坑底不被水浸泡。对地基承载力进行检测，经验
收合格后及时浇筑混凝土垫层。基坑边严禁堆土及堆放建筑材料。
（3）挡土墙基坑当地下水位较高时，要采取降水排水措施，将地下水位控制在基坑底以下50cm。基坑顶四
周设置挡水矮墙和集水沟，防止地表水进入基坑。当挡土墙基坑没有条件放坡开挖时，要采用围护结构对基
坑进行支护。
（4）挡土墙基础按设计要求设置结构变形缝。基础与墙身连接应按设计要求设置石榫、插筋，接触面要凿
毛，用压力水冲洗干净（人工凿毛时强度宜为2.5MPa，机械凿毛时强度宜为10MPa）。[注：天一文化专有版权，未经许可不可转发或复印传播]

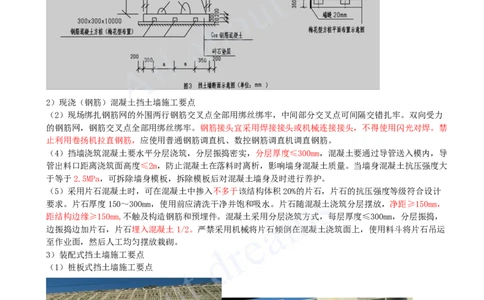

2）现浇（钢筋）混凝土挡土墙施工要点
（2）现场绑扎钢筋网的外围两行钢筋交叉点全部用绑丝绑牢，中间部分交叉点可间隔交错扎牢。双向受力
的钢筋网，钢筋交叉点全部用绑丝绑牢。钢筋接头宜采用焊接接头或机械连接接头，不得使用闪光对焊。禁
止利用卷扬机拉直钢筋，应使用普通钢筋调直机、数控钢筋调直机调直钢筋。
（4）挡墙浇筑混凝土要水平分层浇筑，分层振捣密实，分层厚度≤300mm，混凝土要通过导管送入模内，导
管出料口距离浇筑面高度≤2m，防止混凝土在落料时离析，影响墙身混凝土质量。当墙身混凝土抗压强度大
于等于2.5MPa，可拆除墙身模板，拆除模板后对混凝土墙身及时进行养护。
（5）采用片石混凝土时，可在混凝土中掺入不多于该结构体积20%的片石，片石的抗压强度等级符合设计
要求。片石厚度150～300mm，使用前应清洗干净并饱和吸水。片石随混凝土浇筑分层摆放，净距≥150mm，
距结构边缘≥150mm,不触及构造钢筋和预埋件。混凝土采用分层浇筑方式，每层厚度≤300mm，分层振捣，
边振捣边加片石，片石埋入混凝土1/2。严禁采用机械将片石倾倒在混凝土浇筑面上，使用料斗将片石吊运
至作业面，然后人工均匀摆放栽砌。
3）装配式挡土墙施工要点
（1）桩板式挡土墙施工要点
②挡土板的基底应平整或用混凝土找平，槽形挡土板槽口向外，矩形挡土板主筋在外侧，挡土板与桩的搭接
处应平整接触，桩身混凝土强度≥75%设计强度时，方可安装挡土板。
③挡土板背后的回填施工随挡土板逐块安装循环进行。桩板后2m内，严禁使用大型碾压机械填筑，要用小[注：天一文化专有版权，未经许可不可转发或复印传播]
型机械夯实。墙后设置砂砾石、砂卵石或土工合成材料反滤层。
（2）自立式（尾杆式）挡墙施工要点
