4.3.4 防雷与接地装置施工技术
1.防雷措施
1）输电线路的防雷措施
（1）架设接闪线。使雷直接击在接闪线上，保护输电导线不受雷击。
（2）增加绝缘子串的片数以加强绝缘。当雷电落在线路上，绝缘子串不会有闪络。
（3）降低杆塔的接地电阻。可快速将雷电流泄入地下，不使杆塔电压升太高，避免绝缘子被反击而闪络。
（4）装设管型接闪器或放电间隙，以限制雷击形成过电压。
（5）装设自动重合闸。预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。
（6）采用消弧圈接地方式。使单相雷击的接地故障电流能被消弧圈所熄弧，从而故障被自动消除。
8
7
1
9
4
8
3
信

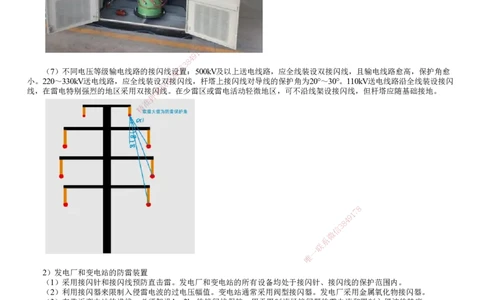

（7）不同电压等级输电线路的接闪线微设置：500kV及以上送电线路，应全线装设双接闪线，且输电线路愈高，保护角愈
小。220～330kV送电线路，应全线装设双 系 接闪线，杆塔上接闪线对导线的保护角为20°～30°。110kV送电线路沿全线装设接闪
联
线，在雷电特别强烈的地区采用双接闪题线。在少雷区或雷电活动轻微地区，可不沿线架设接闪线，但杆塔应随基础接地。
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
2）发电厂和变电站的防雷装置
（1）采用接闪针和接闪线预防直击雷。发电厂和变电站的所有设备均处于接闪针、接闪线的保护范围内。
（2）利用接闪器来限制入侵雷电波的过电压幅值。变电站通常采用阀型接闪器。发电厂采用金属氧化物接闪器。
（3）在靠近变电站的进线，必须架设1～2km的接闪线保护，用于限制流经接闪器的雷电流和限制入侵波的陡度。
3）工业建筑物和构筑物的防雷装置
（1）装设独立的接闪针或接闪线，保护建筑物和构筑物及突出屋面的物体。
（2）有爆炸危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，管顶上或其附近的接闪针针尖应高出管顶3m以上。
（3）装设均压环，可利用电气设备的接地干线，与建筑物和构筑物内的金属结构和金属设备相连。
2.接地装置安装要求
1）接地极安装
（1）金属接地极的安装
①金属接地极采用镀锌角钢、镀锌钢管、铜棒或铜排等金属材料，按照一定的技术要求，通过现场加工制作而成。
②接地极分垂直接地极和水平接地极两种。
③挖接地线沟时应根据设计要求进行。沟的中心线与建筑物的基础或构筑物的基础距离不小于2m，独立避雷针的接地装
置与重复接地之间距离不小于3m。
2）接地线安装
（1）室外接地线安装
①室外接地干线与支线一般安装在沟内。安装前应按设计规定的位置先挖沟，沟的深度不得小于0.6m，宽度不得小
于0.5m，然后将接地线埋入。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②接地干线与接地极的连接、接地支线与接地干线的连接应采用焊接。接地干线与支线末端应露出地面0.5m以上。
3.防静电施工
（1）防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。只做防静电的接地装置，每一处接地体的接地电
阻应符合设计规定。
（2）设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串联接地。
（3）防静电的接地线应与设备、机组、储罐等固定接地端子或螺栓连接，连接螺栓不应小于M10，并有防松装置和涂
以电力复合脂。
（4）容量为50m3及以上的储罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部周围对称与接
地体相连，接地体应连接成环形的闭合回路。
