3.2.4 电电气气照照明明施施工工技技术术
1.照明配电箱安装技术要求
1）照明配电箱检查
箱内开关动作灵活可靠。箱内宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2）照明配电箱安装要求
（1）箱体应安装牢固、位置正确，安装高度应符合设计要求，垂直度允许偏差不大于1.5‰。
3）照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同一电器接线端子上的导
线连接不应多于2根。
8
7
1
9
4
8
3
信
微

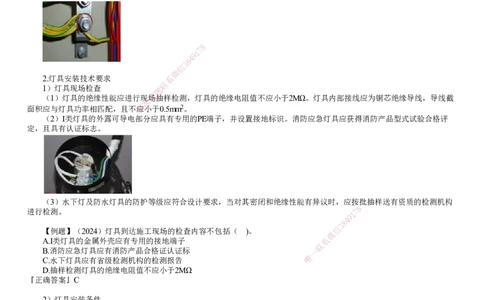

2.灯具安装技术要求 系
联
1）灯具现场检查
题
（1）灯具的绝缘性能应进行现押场抽样检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接线应为铜芯绝缘导线，导线截
准
面积应与灯具功率相匹配，且不精应小于0.5mm2。
（2）I类灯具的外露可导电部分应具有专用的PE端子，并设置接地标识。消防应急灯具应获得消防产品型式试验合格评
定，且具有认证标志。
（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的检测机构
8
进行检测。 7
1
9
4
8
3
【例题】（2024）灯具到达施工现场的检查内容不包括（ )。 信
微
A.Ⅰ类灯具的金属外壳应有专用的接地端子 系
联
B.消防应急灯具应有消防产品合格证认证标 一
C.水下灯具应有省级检测机构的检测报告 唯
D.抽样检测灯具的绝缘电阻值不应小于2MΩ
『正确答案』C
2）灯具安装条件
（1）灯具安装前，应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具的专用支架等已安装完成，对需做承载试
验的预埋件或吊杆应试验合格。
（2）灯具安装前，线路的绝缘电阻测试合格。
（3）高空安装的灯具，应先在地面进行通电试验，所有功能试验合格后再进行安装。
3）灯具安装固定
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批的灯具
数量抽查5％，且不得少于1套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批的不同安装形式各抽查
5％，且各不得少于1套。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不应小
于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

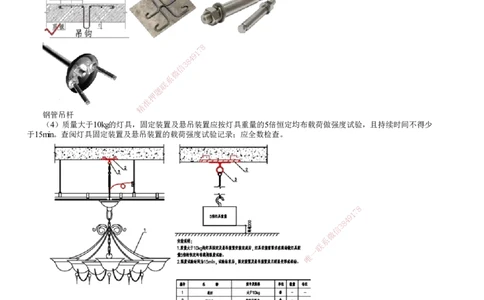

钢管吊杆
（4）质量大于10kg的灯具，固定 装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少
于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4）灯具的接线要求
（1）引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积不应小于1mm2。
（2）由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露，且不应在灯槽内明敷；柔性导管与灯
具壳体应采用专用接头连接。
5）防触电保护灯具的类型及接线要求
灯具按防触电保护形式分为Ⅰ类、Ⅱ类和Ⅲ类。
不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上，因此Ⅰ类灯具外露可导电部分必须采用
Ⅰ类 铜芯软导线与保护导体可靠连接，连接处应设置接地标识；铜芯软导线（接地线）的截面应与进入灯
具的电源线截面相同。
Ⅱ类 不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类灯具外壳不需要与保护导体连接。
依靠安全特低电压，电源电压不超过交流50V，采用隔离变压器供电，并且其内部不会产生高于安全特
Ⅲ类
低电压的灯具。因此Ⅲ类灯具的外壳不许与保护导体连接。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
6）灯具的防火要求
容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。灯具表面及其附件的高温部位靠近可燃物
时，应采取隔热、散热等防火保护措施。
7）灯具的防水要求
（1）露天灯具应有泄水孔，且泄水孔应设置在灯具腔体的底部。灯具及其附件、紧固件和与其相连的导管、接线盒等应
有防水和防腐蚀措施。
（2）庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。灯具的电器保护装置应齐全，规格应与灯具
适配。
（3）水下灯具及防水灯具的电源采用导管保护时，应采用塑料导管。固定在水池构筑物上的所有金属部件应与保护导体
可靠连接，并设置接地标识。
9）照明系统测试和通电试运行
导线绝缘电阻测试应在照明配电箱、灯具、开关及插座接线前完成。照明回路装有剩余电流动作保护器时，剩余电流动作
保护器应检测合格。应急照明电源应先进行空载自动投切试验，再进行有载自动投切试验。
【例题】（2018）下列灯具中，需要与保护导体连接的有（ ）。
A.离地5m的Ⅰ类灯具
B.采用36V供电的灯具
C.地下一层的Ⅱ类灯具
D.等电位连接的灯具
E.采取电气隔离的灯具 7 8
1
9
『正确答案』AD 8 4
3
信
微

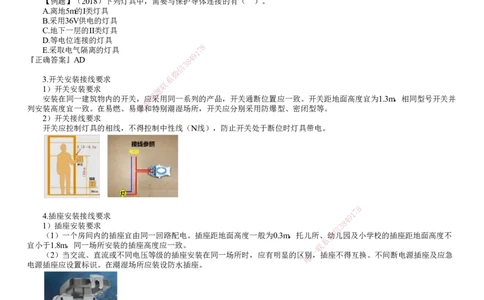

3.开关安装接线要求 系
联
1）开关安装要求 题
安装在同一建筑物内的开关，应 押 采用同一系列的产品，开关通断位置应一致。开关距地面高度宜为1.3m，相同型号开关并
准
列安装高度宜一致。在易燃、易精爆和特别潮湿场所，开关应分别采用防爆型、密闭型等。
2）开关接线要求
开关应控制灯具的相线，不得控制中性线（N线），防止开关处于断位时灯具带电。
8
4.插座安装接线要求 9 1
7
1）插座安装要求
信
3 8
4
（1）一个房间内的插座宜由同一回路配电。插座距地面高度一般 为0.3m，托儿所、微幼儿园及小学校的插座距地面高度不
系
宜小于1.8m，同一场所安装的插座高度应一致。 联
一
（2）当交流、直流或不同电压等级的插座安装在同一场所时，应有明 显的区唯别，插座不得互换。不间断电源插座及应急
电源插座应设置标识。在潮湿场所应装设防水插座。
2）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性线（N）连接。单相三孔
插座，面对插座面板，右孔与相线（L）连接，左孔与中性线（N）连接，上孔与保护接地线（PE）连接。
（2）三相四孔及三相五孔插座的上孔应接保护接地线（PE）；插座的保护接地线端子不得与中性线端子连接；同一场所
的三相插座，其接线的相序应一致。
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体的接线端子转接供电。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.2.5 电电气气动动力力设设备备安安装装技技术术
1.动力配电（控制）箱安装要求
（1）动力配电（控制）箱的操作、维护间距应符合设计要求，箱前操作通道宽度不宜小于1m。
（2）室外安装的动力配电（控制）箱应有防雨、防水措施。
2.电动机安装接线要求
（1）电动机安装随设备（如风机、水泵等）的安装实施。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5MΩ，抽查的数量
为50％。
8
7
1
9

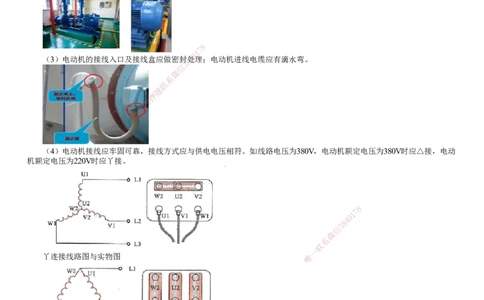

（3）电动机的接线入口及接线盒应做密封8 4处理；电动机进线电缆应有滴水弯。
3
信
微
系
联
题
押
准
精
（4）电动机接线应牢固可靠，接线方式 应与供电电压相符。如线路电压为380V，电动机额定电压为380V时应△接，电动
机额定电压为220V时应丫接。
8
1
7
9
8
4
信
3
微
系
联
一
丫连接线路图与实物图 唯
△连接线路图与实物图
