3.5.2 电梯设备安装技术
1.电梯设备安装程序
1）曳引式电梯安装程序
设备进场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→曳引机（主机）安装→限速器安装→机
房电气装置安装→轿厢、安全钳及导靴安装→轿厢电气安装→缓冲器安装→对重安装→曳引钢丝绳、悬挂装置及补偿装置安装
→开门机、轿门和层门安装→层站电气安装→调试→检验及试验→验收。
【例题】（2023）曳引式电梯施工程序中，曳引机安装的紧前工序是（ ）。
A.对重安装
B.导轨安装
C.轿箱安装
D.导靴安装
『正确答案』B
『答案解析』曳引式电梯安装程序：设备进场验收→土建交接检验→井道照明及电气安装→井道测量放线→导轨安装→曳引机
（主机）安装→限速器安装→机房电气装置安装→轿厢、安全钳及导靴安装→轿厢电气安装→缓冲器安装→对重安装→曳引钢
丝绳、悬挂装置及补偿装置安装→开门机、轿门和层门安装→层站电气安装→调试→检验及试验→验收。
2.曳引式电梯安装

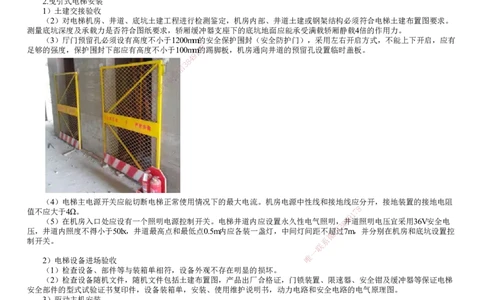

1）土建交接验收
（2）对电梯机房、井道、底坑土建工程进行检测鉴定，机房内部、井道土建或钢架结构必须符合电梯土建布置图要求。
测量底坑深度及承载力是否符合图纸要求，轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
（3）厅门预留孔必须设有高度不小于1200mm的安全保护围封（安全防护门），采用左右开启方式，不能上下开启，应有
足够的强度，保护围封下部应有高度不小于100mm7的 8 踢脚板，机房通向井道的预留孔设置临时盖板。
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）电梯主电源开关应能切断电梯正常使用情况下的最大电流。机房电源中性线和接地线应分开，接地装置的接地电阻
值不应大于4Ω。 7 8
1
9
（5）在机房入口处应设有一个照明电源控制开关。电梯井道内应设置永久性电气照明，8 4井道照明电压宜采用36V安全电
3
压，井道内照度不得小于50lx，井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超 信 过7m，并分别在机房和底坑设置控
微
制开关。 系
联
一
2）电梯设备进场验收 唯
（1）检查设备、部件等与装箱单相符，设备外观不存在明显的损坏。
（2）检查设备随机文件，随机文件包括土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器等保证电梯
安全部件的型式试验证书复印件，设备装箱单，安装、使用维护说明书，动力电路和安全电路的电气原理图。
3）驱动主机安装
（1）驱动主机承重梁应采用钢板制作，钢板厚度不应小于20mm，承重梁埋入建筑结构承重墙内的长度宜超过墙中心
20mm，且不应小于75mm。承重梁安装完毕后应自检，然后上报监理单位组织验收，验收合格后承重梁两端支撑处用混凝土浇
筑固定。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（2）驱动主机吊装时，不应磕碰主机外壳，避免造成内部及外观损坏。主机安装完毕后，所有旋转部件外侧均应涂成黄
色，并标明电梯运行方向的箭头及文字说明。
（3）驱动主机减速箱内的油量应在油标所限定的范围内。驱动主机制动器动作应灵活，间隙调整符合设计要求，手动释
放制动器的操作部件应涂成红色。
8
7
1
9

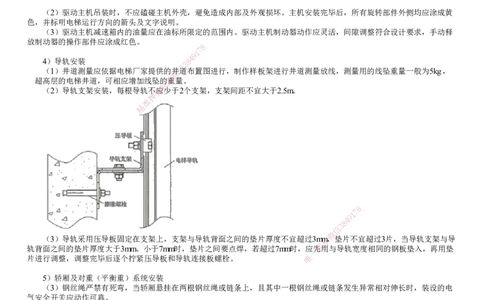

4）导轨安装 8 4
3
信
（1）井道测量应依据电梯厂家提供的微井道布置图进行，制作样板架进行井道测量放线，测量用的线坠重量一般为5kg ，
超高层的电梯井道，可相应增加线坠的系重量。
联
（2）导轨支架安装，每根导轨不题应少于2个支架，支架间距不宜大于2.5m。
押
准
精
8
1
7
9
8
4
信
3
微
（3）导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚 度不宜超过3m系m，垫片不宜超过3片，当导轨支架与导
轨背面之间的垫片厚度大于3mm、小于7mm时，垫片之间要点焊，若超过 7mm时，应先 联 用与导轨宽度相同的钢板垫入，再用垫
一
片进行调整，调整完毕后逐个拧紧压导板和导轨连接板螺栓。 唯
5）轿厢及对重（平衡重）系统安装
（3）钢丝绳严禁有死弯，当轿厢悬挂在两根钢丝绳或链条上，且其中一根钢丝绳或链条发生异常相对伸长时，装设的电
气安全开关应动作可靠。
（4）随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件碰撞。当轿厢完全压在缓冲器上
时，随行电缆不得与底坑地面接触。
6）安全部件安装
（1）限速器安装。限速器外观应清洁无油污，动作速度整定封记完好，且无拆动痕迹。
（2）安全钳安装。安全钳的整定封记应完好，且无拆动痕迹。安全钳与导轨的间隙应符合电梯设计要求。
（3）缓冲器安装。缓冲器应无锈蚀、油路通畅，并按说明书要求注满缓冲器油。缓冲器动作试验时，其柱体从完全压缩
到完全复位，时间不能大于120s，缓冲器在未恢复到正常位置前，电气开关不能复位，电梯不能启动。
9）电梯整机验收
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。三相电源应
有断相、错相保护功能，使电梯不发生危险故障。
（2）限速器、安全钳、缓冲器、门锁装置必须与其型式试验证书相符。
（3）限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。
（5）对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布的125％额定载重量。
（6）层门与轿门试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门非正常打开时，电梯严禁启动或继
续运行。
（7）电梯曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有125％额定载重量下行，分别停层3次以
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
上，轿厢必须可靠地制停（空载上行工况应平层）。轿厢载有125％额定载重量以正常运行速度下行时，切断电动机与制动器
供电，电梯必须可靠制动。当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运转时，空载轿厢严禁向上提升。
（8）电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按电梯设计规定的每小时启动次数和负载持续
率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。
3.5.3 自动扶梯安装技术
2.自动扶梯（或自动人行道）安装
1）设备进场验收
（1）设备技术资料必须提供梯级、踏板的型式试验报告复印件，扶手带、胶带的断裂强度证明文件复印件。
（2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以及动力电路和安全电路的电气
原理图。
（3）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。
2）土建交接验收
（1）建设单位、监理单位、土建单位、安装单位共同参与土建工程的验收，并办理交接手续。确认现场的水平基准线标
记和中心线标记；按设计图纸（土建图）的要求检查支撑端之间的距离、底坑的长宽高、提升高度和对角线长度；自动扶梯
（或自动人行道）上、下支撑面预埋钢板符合设计要求。
（2）井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。
（3）根据电梯设备供应商提供的电梯设备进场所需通道和搬运空间，检查确认是否有足够空间位置用于桁架的运输吊
装。

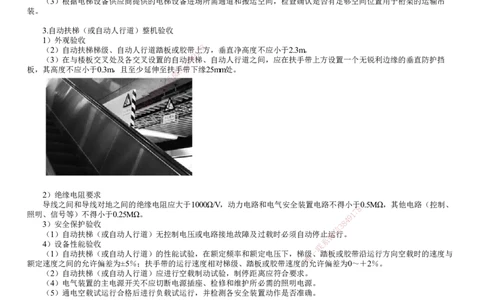

3.自动扶梯（或自动人行道）整机验收
1）外观验收
（2）自动扶梯梯级、自动人行道踏板或胶带上7 8 方，垂直净高度不应小于2.3m。
1
9
（3）在与楼板交叉处及各交叉设置的自动8 4扶梯、自动人行道之间，应在扶手带上方设置一个无锐利边缘的垂直防护挡
3
板，其高度不应小于0.3m，且至少延伸至扶手 信 带下缘25mm处。
微
系
联
题
押
准
精
2）绝缘电阻要求
导线之间和导线对地之间的绝缘电阻应大于1000Ω/V，动 力电路和电气安全装置电路不得小于
8
0.5MΩ，其他电路（控制、
照明、信号等）不得小于0.25MΩ。 1 7
9
3）安全保护验收
信
3 8
4
（1）自动扶梯（或自动人行道）无控制电压或电路接地故障及过 载时必须自动停止微运行。
4）设备性能验收
联
系
（1）自动扶梯（或自动人行道）的性能试验，在额定频率和额定电压 下，梯
唯
级一、踏板或胶带沿运行方向空载时的速度与
额定速度之间的允许偏差为±5％；扶手带的运行速度相对梯级、踏板或胶带速 度 的允许偏差为0～＋2％。
（2）自动扶梯（或自动人行道）应进行空载制动试验，制停距离应符合要求。
（4）电气装置的主电源开关不应切断电源插座、检修和维护所必需的照明电源。
（5）通电空载试运行合格后进行负载试运行，并检测各安全装置动作是否准确。
【例题】（2024）关于自动扶梯整机验收时的绝缘电阻值的说法，错误的是（ ）。
A.信号电路的绝缘电阻不得小于0.25MΩ
B.动力的绝缘电阻不得小于0.25MΩ
C.控制电路的绝缘电阻不得小于0.25MΩ
D.照明电路的绝缘电阻不得小于0.25MΩ
『正确答案』B
『答案解析』选项B错误，动力的绝缘电阻不得小于0.5MΩ。
