问题：图中的1、2、3分别表示什么部件？

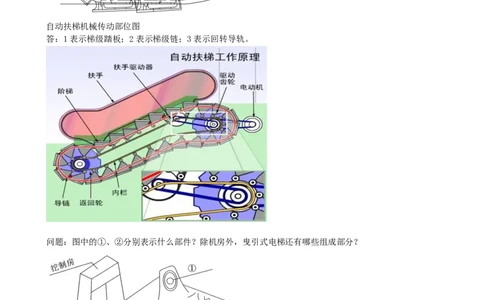

自动扶梯机械传动部位图
答：1表示梯级踏板；2表示梯级链；3表示回转导轨。
问题：图中的①、②分别表示什么部件？除机房外，曳引式电梯还有哪些组成部分？
曳引式电梯机房设备布置示意图
答：
（1）图中①表示曳引轮，②表示限速器。
（2）曳引式电梯的组成部分还有井道、轿厢、层站。问题：请写出图中排烟防火阀安装和排烟风管法兰连接存在的问题及正确做法。

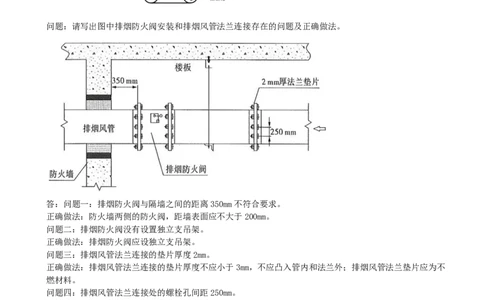

答：问题一：排烟防火阀与隔墙之间的距离350mm不符合要求。
正确做法：防火墙两侧的防火阀，距墙表面应不大于200mm。
问题二：排烟防火阀没有设置独立支吊架。
正确做法：排烟防火阀应设独立支吊架。
问题三：排烟风管法兰连接的垫片厚度2mm。
正确做法：排烟风管法兰连接的垫片厚度不应小于3mm，不应凸入管内和法兰外；排烟风管法兰垫片应为不
燃材料。
问题四：排烟风管法兰连接处的螺栓孔间距250mm。
正确做法：排烟管道为中压，中、低压系统矩形风管法兰螺栓及铆钉间距应小于等于150mm。
【总结】
1.识别构件
2.找错题型
模块六 机械设备安装

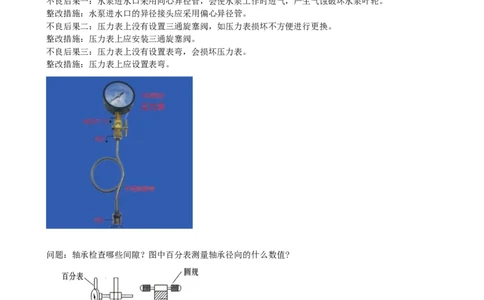

问题：图中安装的水泵在运行中会有哪些不良后果？并写出相应的整改措施。答：
不良后果一：水泵进水口采用同心异径管，会使水泵工作时进气，产生气蚀破坏水泵叶轮。
整改措施：水泵进水口的异径接头应采用偏心异径管。
不良后果二：压力表上没有设置三通旋塞阀，如压力表损坏不方便进行更换。
整改措施：压力表上应安装三通旋塞阀。
不良后果三：压力表上没有设置表弯，会损坏压力表。
整改措施：压力表上应设置表弯。
问题：轴承检查哪些间隙？图中百分表测量轴承径向的什么数值?
动设备齿轮检查示意图
答：
（1）轴承应检查：顶间隙、侧间隙、轴向间隙。
（2）图中百分表测量轴承径向的跳动值/位移值。
问题：根据图中轴向、径向偏差，分析百分表读数是否正常？说明理由。联轴器找正示意图 联轴器各向偏差示意图
答：
（1）不正常。
（2）理由：
当测量值a1+a3=a2+a4；b1+b3=b2+b4时，
测量值为有效，读数正常。
图中，
a1+a3=0.09，a2+a4=0.003；
b1+b3=0.04，b2+b4=0.09，
不相等，因此百分表读数不正常。

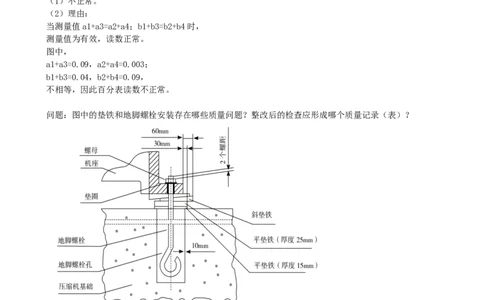

问题：图中的垫铁和地脚螺栓安装存在哪些质量问题？整改后的检查应形成哪个质量记录（表）？
压缩机组地脚螺栓和垫铁的安装示意图
答：
（1）①问题1：平垫铁薄的在厚的下边。
整改：15mm的平垫铁应放在中间。
②问题2：斜垫铁露出设备底座60mm。
整改：斜垫铁露出设备底座宜为10～50mm。
③问题3：地脚螺栓距离孔壁10mm。
整改：地脚螺栓距离孔壁应大于15mm。
（2）返工返修记录表。
【总结】1.找错题型，并答出理由
2.识图答出对应知识点
