二级建造师
机电工程管理与实务
识图弱项速救
识图知识模块
模块一 起重技术工程
模块二 建筑/工业管道工程
模块三 建筑/工业电气工程
模块四 通风空调工程
模块五 电梯/消防工程
模块六 机械设备安装
模块一 起重技术工程

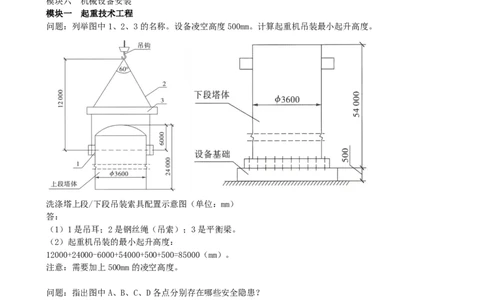

问题：列举图中1、2、3的名称。设备凌空高度500mm。计算起重机吊装最小起升高度。
洗涤塔上段/下段吊装索具配置示意图（单位：mm）
答：
（1）1是吊耳；2是钢丝绳（吊索）；3是平衡梁。
（2）起重机吊装的最小起升高度：
12000+24000-6000+54000+500+500=85000（mm）。
注意：需要加上500mm的凌空高度。
问题：指出图中A、B、C、D各点分别存在哪些安全隐患？
施工现场示意图
答：（1）A：存在高处坠落、物体打击等隐患。
（2）B：作业现场人员穿裙子、高跟鞋存在安全隐患，应按照规定穿防护服、防滑鞋，且头发应当掖入安全
帽中；站在机器作业区域后方有机械伤害隐患。
（3）C：有构件滑脱的安全隐患。
（4）D：重物下严禁站人，存在人身伤害隐患。
【总结】
1.计算型（起升高度、压重法、吊装重量等）
2.识别型（识别部件名称）
3.简答型（复述知识点）
4.安全型（找出不合理，答出正确做法）
模块二 建筑/工业管道工程

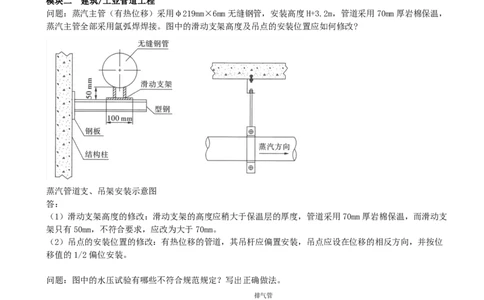

问题：蒸汽主管（有热位移）采用φ219mm×6mm无缝钢管，安装高度H+3.2m，管道采用70mm厚岩棉保温，
蒸汽主管全部采用氩弧焊焊接。图中的滑动支架高度及吊点的安装位置应如何修改?
蒸汽管道支、吊架安装示意图
答：
（1）滑动支架高度的修改：滑动支架的高度应稍大于保温层的厚度，管道采用70mm厚岩棉保温，而滑动支
架只有50mm，不符合要求，应改为大于70mm。
（2）吊点的安装位置的修改：有热位移的管道，其吊杆应偏置安装，吊点应设在位移的相反方向，并按位
移值的1/2偏位安装。
问题：图中的水压试验有哪些不符合规范规定？写出正确做法。
洁净水对管道系统试压答：
（1）错误1：图1中只安装了一块压力表。
正确做法：安装的压力表不得少于两块。
（2）错误2：加压系统的碳钢管与系统的不锈钢管道直接连接不符合要求。
正确做法：碳钢管与不锈钢管道连接应采用不锈钢法兰或过渡接头连接。
问题：说明工艺管道安装（见图）整改的原因及整改措施。

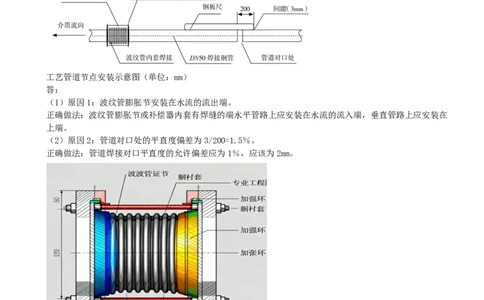

工艺管道节点安装示意图（单位：mm）
答：
（1）原因1：波纹管膨胀节安装在水流的流出端。
正确做法：波纹管膨胀节或补偿器内套有焊缝的端水平管路上应安装在水流的流入端，垂直管路上应安装在
上端。
（2）原因2：管道对口处的平直度偏差为3/200=1.5％。
正确做法：管道焊接对口平直度的允许偏差应为1％，应该为2mm。
（3）原因3：螺栓孔居中布置不妥。
正确做法：螺栓孔要跨中布置。
【总结】
1.找出不合理（根据教材及规范要求）
2.计算型（试验压力等）
3.识别构件名称
