5.3.3 供热管道功能性试验
1.供热管道功能性试验的内容
一级管网及二级管网应进行强度试验和严密性试验。换热站（含中继泵站）内系统应进行严密性试验。
强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行；严密性试验应在试验范围内的管道工程
全部安装完成后进行，其试验长度宜为一个完整的设计施工段。
供热管网工程水压试验应以清洁水作为试验介质。对地面高差较大的管道，应将试验介质的静压计入试验压力
中。热水管道的试验压力应为最高点的压力，但最低点的压力不得超过管道及设备所能承受的额定压力。

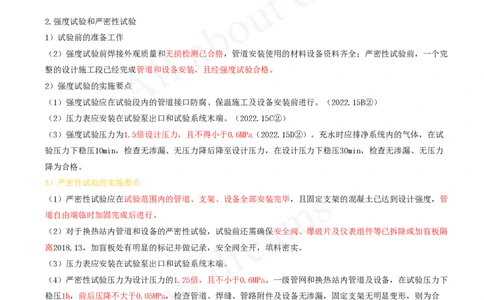

2.强度试验和严密性试验
1）试验前的准备工作
（2）强度试验前焊接外观质量和无损检测已合格，管道安装使用的材料设备资料齐全；严密性试验前，一个完
整的设计施工段已经完成管道和设备安装，且经强度试验合格。
2）强度试验的实施要点
（1）强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行。（2022.15B②）
（2）压力表应安装在试验泵出口和试验系统末端。（2022.15C②）
（3）强度试验压力为1.5倍设计压力，且不得小于0.6MPa（2022.15D②）。充水时应排净系统内的气体，在试
验压力下稳压10min，检查无渗漏、无压力降后降至设计压力，在设计压力下稳压30min，检查无渗漏、无压力
降为合格。
3）严密性试验的实施要点
（1）严密性试验应在试验范围内的管道、支架、设备全部安装完毕，且固定支架的混凝土已达到设计强度，管
道自由端临时加固完成后进行。
（2）对于换热站内管道和设备的严密性试验，试验前还需确保安全阀、爆破片及仪表组件等已拆除或加盲板隔
离2018.13，加盲板处有明显的标记并做记录，安全阀全开，填料密实。
（3）压力表应安装在试验泵出口和试验系统末端。
（4）严密性试验压力为设计压力的1.25倍，且不小于0.6MPa。一级管网和换热站内管道及设备，在试验压力下
稳压1h，前后压降不大于0.05MPa，检查管道、焊缝、管路附件及设备无渗漏，固定支架无明显变形，则为合
格；二级管网在试验压力下稳压30min，前后压降不大于0.05MPa，且管道、焊缝、管路附件及设备无渗漏，固
定支架无明显变形的为合格。
3.清洗
（1）供热管网的清洗应在试运行前进行。
（2）清洗方法应根据设计及供热管网的运行要求、介质类别而定。可分为人工清洗、水力冲洗和气体吹洗。当
采用人工清洗时，管道的公称直径应大于或等于DN800mm；蒸汽管道应采用蒸汽吹洗。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）清洗前，应将系统内的减压器、疏水器、流量计和流量孔板（或喷嘴）、滤网、温度计的插入管、调节阀
芯和止回阀芯等拆下并妥善存放，待清洗结束后方可复装。
（7）供热的供水和回水管道及给水和凝结水管道，必须用清水冲洗。
（8）供热管道用水冲洗应符合下列要求：
①冲洗应按主干线、支干线、支线分别进行，二级管网应单独进行冲洗。冲洗前应先满水浸泡管道。冲洗水流
方向应与设计的介质流向一致。
②冲洗进水管的截面积不得小于被冲洗管截面积的50%，排水管截面积不得小于进水管截面积。
③冲洗应连续进行，管内的平均流速不应低于1m/s。排水时，管内不得形成负压。

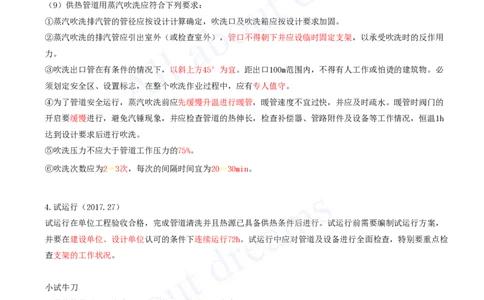

（9）供热管道用蒸汽吹洗应符合下列要求：
①蒸汽吹洗排汽管的管径应按设计计算确定，吹洗口及吹洗箱应按设计要求加固。
②蒸汽吹洗的排汽管应引出室外（或检查室外），管口不得朝下并应设临时固定支架，以承受吹洗时的反作用
力。
③吹洗出口管在有条件的情况下，以斜上方45°为宜。距出口100m范围内，不得有人工作或怕烫的建筑物。必
须划定安全区、设置标志，在整个吹洗作业过程中，应有专人值守。
④为了管道安全运行，蒸汽吹洗前应先缓慢升温进行暖管，暖管速度不宜过快，并应及时疏水。暖管时阀门的
开启要缓慢进行，避免汽锤现象，并应检查管道的热伸长，检查补偿器、管路附件及设备等工作情况，恒温1h
达到设计要求后进行吹洗。
⑤吹洗压力不应大于管道工作压力的75%。
⑥吹洗次数应为2〜3次，每次的间隔时间宜为20〜30min。
4.试运行（2017.27）
试运行在单位工程验收合格，完成管道清洗并且热源已具备供热条件后进行。试运行前需要编制试运行方案，
并要在建设单位、设计单位认可的条件下连续运行72h。试运行中应对管道及设备进行全面检查，特别要重点检
查支架的工作状况。
小试牛刀
某供热管网设计压力为0.4MPa，其严密性试验压力为（ ）。
A.0.42MPa
B.0.46MPa
C.0.50MPa
D.0.60MPa
答案：D
小试牛刀[注：天一文化专有版权，未经许可不可转发或复印传播]
下列关于供热管道清洗的说法不正确的是（ ）。
A.清洗的方法可分为水力冲洗和蒸汽吹洗两种
B.供热的供水和回水管道及给水和凝结水的管道，必须用清水冲洗
C.二级管网和一级管网应联合进行冲洗，冲洗前应满水浸泡
D.水力冲洗时，冲洗水流方向应与设计的介质流向一致
E.蒸汽吹洗时，吹洗出口朝下时应设临时固定支架，以承受吹洗时的反作用力
答案：ACE

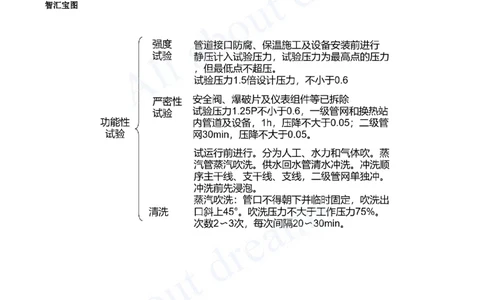

智汇宝图
