证儿八经建造师
一级建造师
机电工程管理与实务
基础精学
主讲老师：朱旭阳
章节导引
第四章 工业机电工程安装技术
4.2 工业管道施工技术
4.2.1 工业管道种类与施工程序
⭐
4.2.2 工业管道施工技术要求
⭐⭐⭐
4.2.3 管道工厂化预制技术
⭐
4.2.4 管道系统试压与吹洗技术
⭐⭐⭐

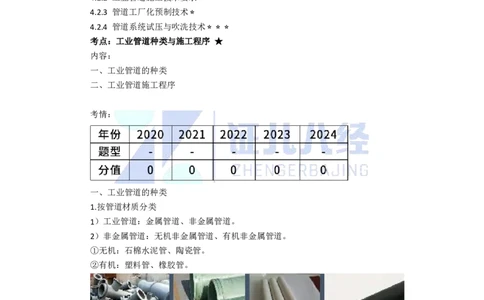

考点：工业管道种类与施工程序 ★
内容：
一、工业管道的种类
二、工业管道施工程序
考情：
一、工业管道的种类
1.按管道材质分类
1）工业管道：金属管道、非金属管道。
2）非金属管道：无机非金属管道、有机非金属管道。
①无机：石棉水泥管、陶瓷管。
②有机：塑料管、橡胶管。
1证儿八经建造师

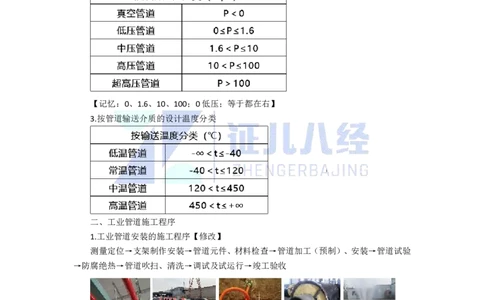

2.按管道设计压力分类
【记忆：0、1.6、10、100；0低压；等于都在右】
3.按管道输送介质的设计温度分类
二、工业管道施工程序
1.工业管道安装的施工程序【修改】
测量定位→支架制作安装→管道元件、材料检查→管道加工（预制）、安装→管道试验
→防腐绝热→管道吹扫、清洗→调试及试运行→竣工验收
2.工程交接验收文件
（1）技术文件
①管道元件的产品合格证、质量证明文件；
②复检、试验报告；
2证儿八经建造师
③设计修改文件及材料代用单；
④施工检查记录；
⑤管道安装竣工图。
【记忆：质量、检验、设计、变更、施工、竣工】
（2）施工记录（略）
无损检测和焊后热处理的管道，在管道轴测图上准确标明焊接工艺信息。
例如：焊缝位置、焊缝编号、焊缝补焊位置、焊工代号、无损检测方法、无损检测焊缝
位置、热处理和硬度检验的焊缝位置等。
（3）试验报告

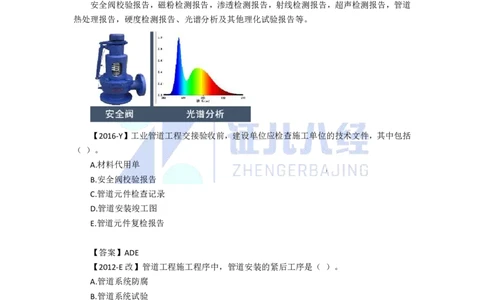

安全阀校验报告，磁粉检测报告，渗透检测报告，射线检测报告，超声检测报告，管道
热处理报告，硬度检测报告、光谱分析及其他理化试验报告等。
【2016-Y】工业管道工程交接验收前，建设单位应检查施工单位的技术文件，其中包括
（ ）。
A.材料代用单
B.安全阀校验报告
C.管道元件检查记录
D.管道安装竣工图
E.管道元件复检报告
【答案】ADE
【2012-E改】管道工程施工程序中，管道安装的紧后工序是（ ）。
A.管道系统防腐
B.管道系统试验
C.管道系统绝热
D.管道系统清洗
【答案】B
【2022-E】按设计压力分类，压力参数为8MPa的工业管道是（ ）。
A.低压管道
B.中压管道
C.高压管道
3证儿八经建造师
D.超高压管道
【答案】B
【例题】焊后热处理的管道应标明的焊接工艺信息有（ ）。
A.焊缝位置
B.无损检测方法
C.焊工代号
D.焊缝补焊方法
E.热处理合格信息
【答案】ABC

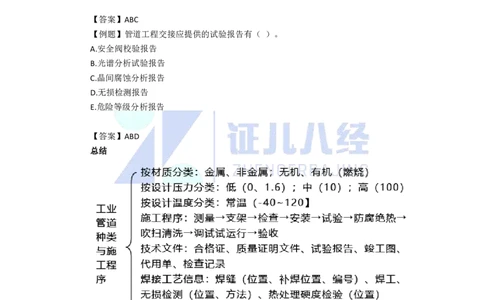

【例题】管道工程交接应提供的试验报告有（ ）。
A.安全阀校验报告
B.光谱分析试验报告
C.晶间腐蚀分析报告
D.无损检测报告
E.危险等级分析报告
【答案】ABD
总结
4
