考点：工业管道施工技术要求 ★★★
5.支吊架安装

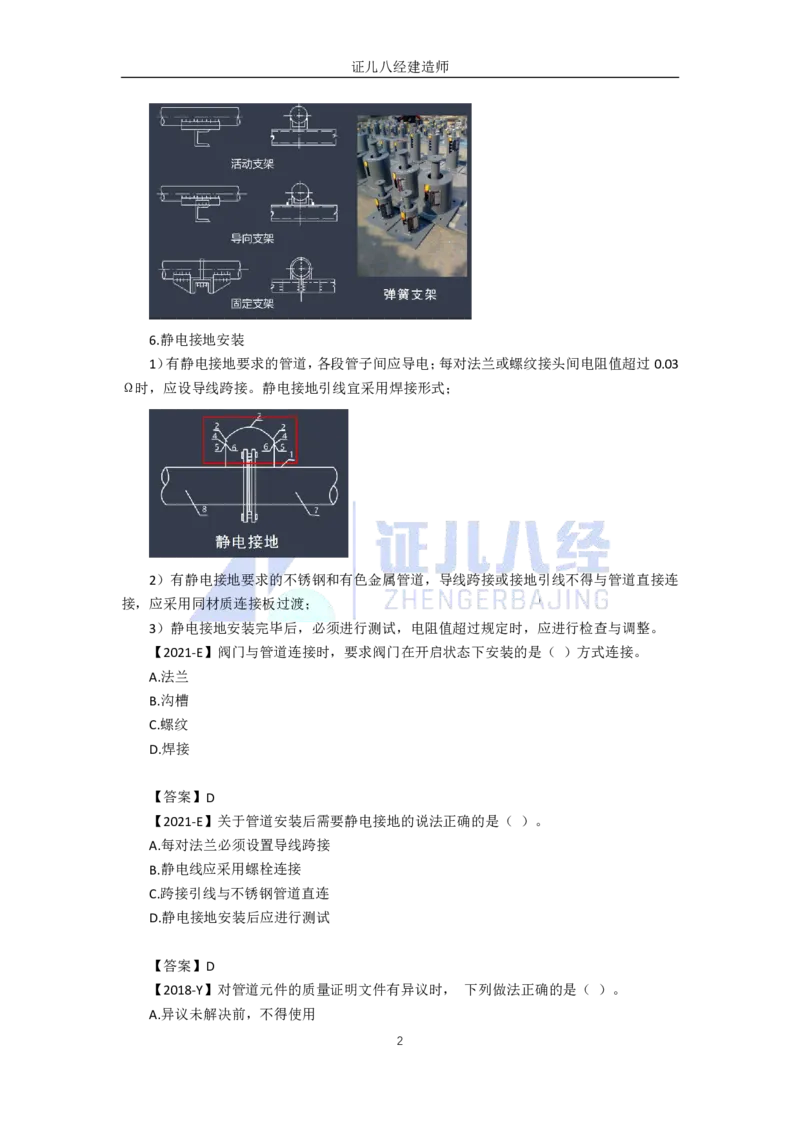

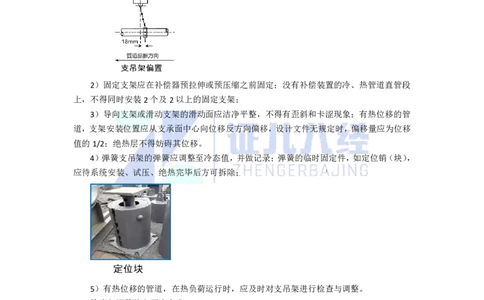

1）无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应于位移的相反方向
偏置，设计文件无规定时，按位移值的1/2偏位安装。两根有热位移的管道不得使用同一吊
杆；
2）固定支架应在补偿器预拉伸或预压缩之前固定；没有补偿装置的冷、热管道直管段
上，不得同时安装2个及2以上的固定支架；
3）导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象；有热位移的管
道，支架安装位置应从支承面中心向位移反方向偏移，设计文件无规定时，偏移量应为位移
值的1/2；绝热层不得妨碍其位移。
4）弹簧支吊架的弹簧应调整至冷态值，并做记录；弹簧的临时固定件，如定位销（块），
应待系统安装、试压、绝热完毕后方可拆除；
5）有热位移的管道，在热负荷运行时，应及时对支吊架进行检查与调整。
检查与调整的主要内容为：
①活动支架的位移方向、位移值及导向性能；
②固定支架是否牢固可靠；
③弹簧支吊架的安装标高与弹簧工作负荷；
④可调支架的位置是否合适；
⑤管托是否脱落；
【记忆：四支架一管托】
1证儿八经建造师

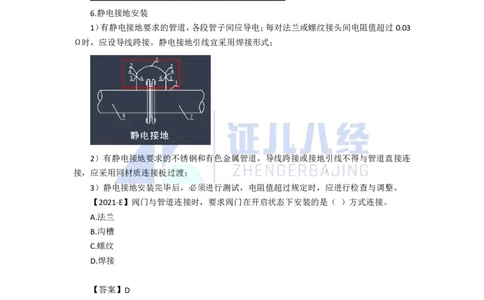

6.静电接地安装
1）有静电接地要求的管道，各段管子间应导电；每对法兰或螺纹接头间电阻值超过0.03
Ω时，应设导线跨接。静电接地引线宜采用焊接形式；
2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连
接，应采用同材质连接板过渡；
3）静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。
【2021-E】阀门与管道连接时，要求阀门在开启状态下安装的是（ ）方式连接。
A.法兰
B.沟槽
C.螺纹
D.焊接
【答案】D
【2021-E】关于管道安装后需要静电接地的说法正确的是（ ）。
A.每对法兰必须设置导线跨接
B.静电线应采用螺栓连接
C.跨接引线与不锈钢管道直连
D.静电接地安装后应进行测试
【答案】D
【2018-Y】对管道元件的质量证明文件有异议时， 下列做法正确的是（ ）。
A.异议未解决前，不得使用
2证儿八经建造师
B.可以使用，但要做好标识并可追溯
C.管道元件压力试验合格后，可以使用
D.GC1级管道可以使用，GC3级管道不可以使用
【答案】A
【2020-Y】关于管道法兰螺栓安装及紧固的说法，正确的有（ ）。
A.法兰连接螺栓应对称紧固
B.法兰接头歪斜可强紧螺栓消除
C.法兰连接螺栓长度应一致
D.法兰连接螺栓安装方向应一致
E.热态紧固应在室温下进行
【答案】ACD
【2015-E】工业阀门在安装前应检查哪些内容？
【答案】1）阀门安装前应进行外观质量检查，阀体应完好，开启机构灵活，阀杆无歪
斜、变形、卡涩现象，标牌应齐全；
2）阀门安装前应进行壳体压力试验和密封试验；
3）阀门安装前应按设计文件核对其型号，并按介质流向确定其安装方向。

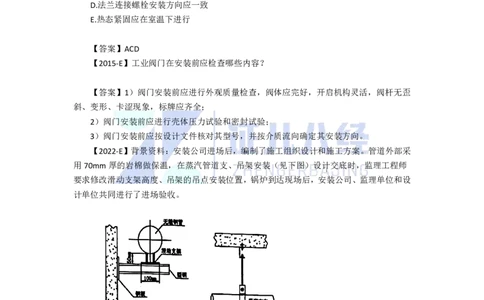

【2022-E】背景资料：安装公司进场后，编制了施工组织设计和施工方案。管道外部采
用70mm厚的岩棉做保温，在蒸汽管道支、吊架安装（见下图）设计交底时，监理工程师
要求修改滑动支架高度、吊架的吊点安装位置，锅炉到达现场后，安装公司、监理单位和设
计单位共同进行了进场验收。
【问题】图中的滑动支架高度及吊点的安装位置应如何修改？
【答案】图中滑动支架高度及吊点安装位置修改如下：
1）滑动支架的高度应稍大于保温层的厚度（绝热层不得妨碍其位移）。背景中管道采
用70mm厚岩棉保温，图中滑动支架安装高度为50mm，因此应增加支架高度使之稍大于
70mm；
3证儿八经建造师
2）蒸汽管道有热位移，因此其吊杆应偏置安装，吊点应设在位移的反方向并按位移值
的1/2偏位安装。
【2019-Y】工程的工艺管道设计材质为12CrMo（铬钼合金钢），在材料采购时，施工
所在地的钢材市场无现货，只有15CrMo材质钢管，且规格符合设计要求，由于工期紧张，
项目部采取了材料代用。
【问题】15CrMo钢管的进场验收有哪些要求。
【答案】1）管道元件及材料应有产品质量证明文件；
2）核对元件及材料的材质、规格、型号、数量和标识；
3）进行外观质量的检查和几何尺寸的验收；
4）采用光谱分析或其他方法对材质复查，并做好标识。

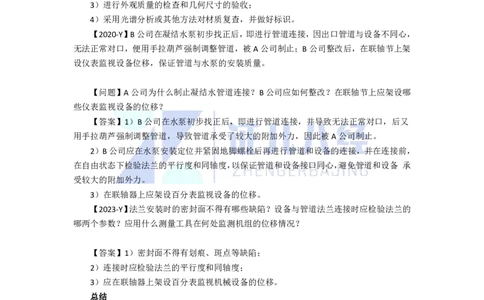

【2020-Y】B公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，
无法正常对口，便用手拉葫芦强制调整管道，被A公司制止；B公司整改后，在联轴节上架
设仪表监视设备位移，保证管道与水泵的安装质量。
【问题】A公司为什么制止凝结水管道连接？B公司应如何整改？在联轴节上应架设哪
些仪表监视设备的位移？
【答案】1）B公司在水泵初步找正后，即进行管道连接，并导致无法正常对口，后又
用手拉葫芦强制调整管道，导致管道承受了较大的附加外力，因此被A公司制止。
2）B公司应在水泵安装定位并紧固地脚螺栓后再进行管道和设备的连接，并在连接前，
在自由状态下检验法兰的平行度和同轴度，以保证管道和设备接口同心，避免管道和设备 承
受较大的附加外力。
3）在联轴器上应架设百分表监视设备的位移。
【2023-Y】法兰安装时的密封面不得有哪些缺陷？设备与管道法兰连接时应检验法兰的
哪两个参数？应用什么测量工具在何处监测机组的位移情况？
【答案】1）密封面不得有划痕、斑点等缺陷；
2）连接时应检验法兰的平行度和同轴度；
3）应在联轴器上架设百分表监视机械设备的位移。
