考点：金属球罐安装技术 ★
内容：
一、球罐检查验收
二、球罐组装焊接
三、球罐试验
考情：
8
7
1
9
4
8
3
信
微
系
联
题
押

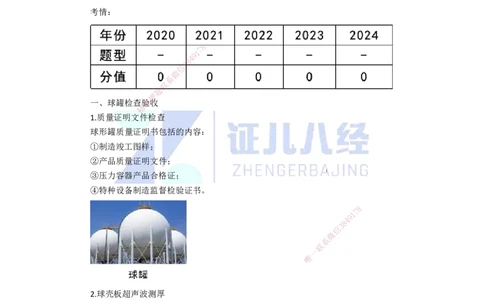

一、球罐检查准验收
精
1.质量证明文件检查
球形罐质量证明书包括的内容：
①制造竣工图样；
②产品质量证明文件；
③压力容器产品合格证；
④特种设备制造监督检验证书。
8
7
1
9
4
8
3
信
微
系
联
一
唯
2.球壳板超声波测厚
1）球壳板应进行超声波测厚抽查，抽查数量不得少于球壳板总数的20％，且每带不少
于2块，上、下极不少于1 块；每张球壳板测点不少于5点，实测厚度不小于设计厚度；
【修改】
2）若有不合格，应加倍抽查，若仍有不合格应进行100％超声波测厚检查。
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
3.球壳板超声波探伤
1）球壳板周边100mm范围应进行超声波检查抽查，被抽查数量不得少于球壳板总数
20％，且每带不少于2块，上、下极不少于1块；
2）若发现超标缺陷，应加倍抽查，若仍有超标缺陷，则100％检验。

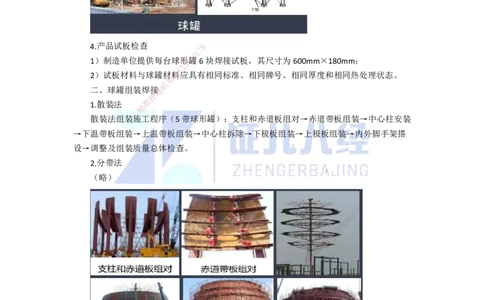

4.产品试板检查 8
7
1
9
1）制造单位提供每台球形
3
8 4罐6块焊接试板，其尺寸为600mm×180mm；
信
2）试板材料与球罐材
系
微料应具有相同标准、相同牌号、相同厚度和相同热处理状态。
联
二、球罐组装焊接题
押
准
1.散装法
精
散装法组装施工 程序（5带球形罐）：支柱和赤道板组对→赤道带板组装→中心柱安装
→下温带板组装→上温 带板组装→中心柱拆除→下极板组装→上极板组装→内外脚手架搭
设→调整及组装质量总体检查。
2.分带法
（略）
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.焊接要求
1）焊接程序：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，
后焊坡口深度小的一侧；
2）焊工应对称分布、同步焊接；在同等时间内超前或滞后的长度不宜大于500mm；焊
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
条电弧焊的第一层焊道应采用分段退焊法；多层多道焊时，每层焊道引弧点宜依次错
25~50mm。

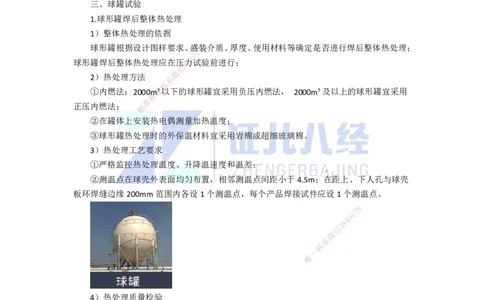

三、球罐试验
1.球形罐焊后整体热处理
1）整体热处理的依据
球形罐根据设计图样要求、盛7 8装介质、厚度、使用材料等确定是否进行焊后整体热处理；
1
9
4
球形罐焊后整体热处理应在压3 8力试验前进行；
信
微
2）热处理方法 系
联
①内燃法：2000m 题³以下的球形罐宜采用负压内燃法， 2000m³及以上的球形罐宜采用
押
准
正压内燃法； 精
②在罐体上安装热电偶测量加热温度；
③球形罐热处理时的外保温材料宜采用岩棉或超细玻璃棉。
3）热处理工艺要求
①严格监控热处理温度、升 降温速度和温差；
②测温点在球壳外表面均匀布置 ，相邻测温点间距小于4.5m；在距上、下人孔与球壳
板环焊缝边缘200mm范围内各设1个测 温点，每个产品焊接试件应设1个测温点。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4）热处理质量检验
①球罐焊后热处理效果评定，包括热处理工艺报告和产品试板力学性能试验报告；
②产品焊接试板应与球罐一起进行热处理。
2.水压和泄漏性试验
1）在球罐顶部和底部便于观察位置安装2块量程相同、校验合格的压力表，压力表精
度不低于1.6级，试验压力以顶部压力表读数为准；
2）球罐需经水压试验合格后方可进行泄漏性试验，泄漏性试验分为气密性试验、氨检
漏试验、卤素检漏试验和氦检漏试验；试验压力为球罐的设计压力。
【例题】球壳板超声波测厚抽查数量不得少于球壳板总数的（ ）。
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
A.5％
B.10％
C.20％
D.50％
【答案】C

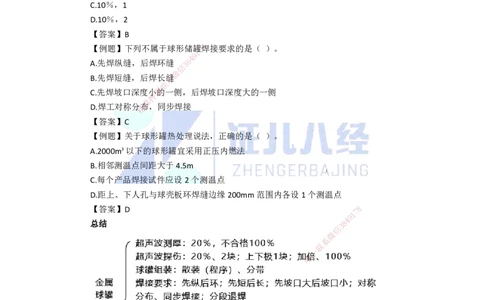

【例题】球壳板超声波探伤抽查数量不得少于球壳板总数的（ ），且每带不少于（ ）
块。
A.20％，1
B.20％，2
C.10％，1
D.10％，2
【答案】B
【例题】下列不属于球形储罐7 8焊接要求的是（ ）。
1
9
4
A.先焊纵缝，后焊环缝 3 8
信
微
B.先焊短缝，后焊长系缝
联
C.先焊坡口深度
押
小题的一侧，后焊坡口深度大的一侧
准
D.焊工对称分精布，同步焊接
【答案】C
【例题】关于球形罐 热处理说法，正确的是（ ）。
A.2000m³以下的球形罐 宜采用正压内燃法
B.相邻测温点间距大于4.5m
C.每个产品焊接试件应设2个测 温点
D.距上、下人孔与球壳板环焊缝边缘 200mm范围内各设1个测温点
【答案】D
1
7
8
9
总结 8
