考点：吊装方法和吊装稳定性要求 ★★★
内容：
一、吊装方法
二、吊装稳定性
考情：

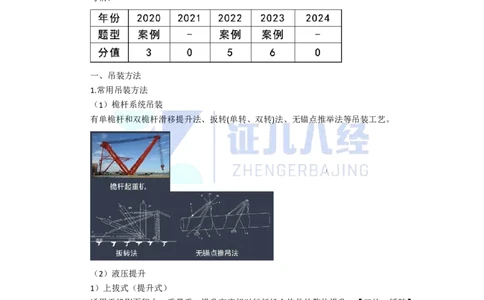

一、吊装方法
1.常用吊装方法
（1）桅杆系统吊装
有单桅杆和双桅杆滑移提升法、扳转(单转、双转)法、无锚点推举法等吊装工艺。
（2）液压提升
1）上拔式（提升式）
适用于投影面积大、重量重、提升高度相对较低场合构件的整体提升。【口诀：矮胖】
2）爬升式（爬杆式）
适用于提升高度高、投影面积一般、重量相对较轻场合的直立构件。【口诀：瘦高】
1证儿八经建造师
（3）利用构筑物吊装
1）应对承载的结构在受力条件下的强度和稳定性进行校核；
2）选择的受力点和方案应征得设计人员的同意；
3）对于通过锚固点或直接捆绑的承载部位，还应对局部采取补强措施，如采用大块钢
板、枕木等进行局部补强，采用角钢或木方对梁或柱角进行保护；
4）施工时，应设专人对受力点的结构进行监视。
2.设备、结构件吊装

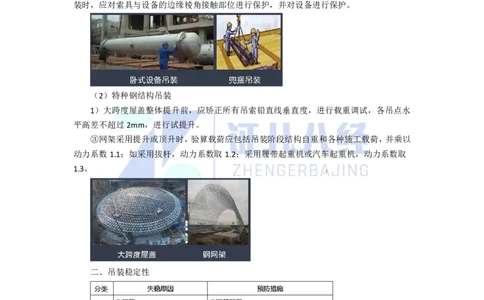

（1）工业设备吊装
卧式设备吊装时，吊点间距宜大于设备长度的1/3，并使用吊梁吊装。采用兜捆方式吊
装时，应对索具与设备的边缘棱角接触部位进行保护，并对设备进行保护。
（2）特种钢结构吊装
1）大跨度屋盖整体提升前，应矫正所有吊索铅直线垂直度，进行载重调试，各吊点水
平高差不超过2mm，进行试提升。
③网架采用提升或顶升时，验算载荷应包括吊装阶段结构自重和各种施工载荷，并乘以
动力系数1.1；如采用拔杆，动力系数取1.2；采用履带起重机或汽车起重机，动力系数取
1.3。
二、吊装稳定性
2证儿八经建造师
（1）桅杆的稳定性
1）直立单桅杆顶部缆风绳的设置宜为6~8根，对倾斜吊装的桅杆应加设后背主缆风绳，
后背主缆风绳的设置数量不应少于2根；
2）缆风绳与地面的夹角宜为30°，最大不得超过45°， 直立单桅杆各相邻缆风绳之
间的水平夹角不得大于60°；
3）缆风绳应设置防止滑车受力后产生扭转的设施；
4）需要移动的桅杆应设置备用缆风绳。

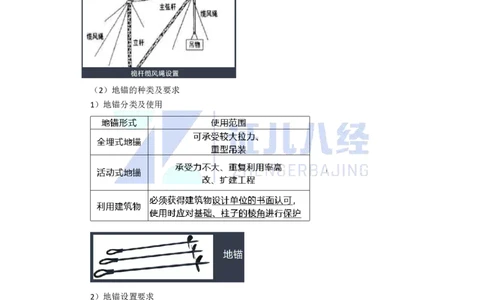

（2）地锚的种类及要求
1）地锚分类及使用
2）地锚设置要求
①地锚结构形式应根据受力条件和施工地区的地质条件设计和选用。地锚的制作和设置
应按吊装专项施工方案的规定计算校核；
②埋入式地锚在回填时，应用净土分层夯实，回填的高度应高于基坑周围地面400mm
以上；
③地锚设置完成后，受力绳扣应进行预拉紧，并做好隐蔽工程记录。
（3）桅杆使用要求
1）桅杆的使用应执行桅杆使用说明书的规定，不得超载使用；
2）桅杆组装应执行使用说明书的规定，桅杆组装的直线度应小于其长度的1/1000，且
3证儿八经建造师
总偏差不应超过20mm；
3）桅杆基础应根据桅杆载荷及桅杆竖立位置的地质条件及周围地下情况设计；
4）采用倾斜桅杆吊装设备时，其倾斜度不得超过15°；
5）当两套起吊索、吊具共同作用于一个吊点时，应加平衡装置并进行平衡监测；
6）吊装过程中，应对桅杆结构的直线度进行监测。

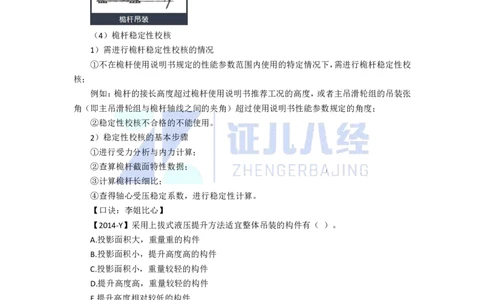

（4）桅杆稳定性校核
1）需进行桅杆稳定性校核的情况
①不在桅杆使用说明书规定的性能参数范围内使用的特定情况下，需进行桅杆稳定性校
核；
例如：桅杆的接长高度超过桅杆使用说明书推荐工况的高度，或者主吊滑轮组的吊装张
角（即主吊滑轮组与桅杆轴线之间的夹角）超过使用说明书性能参数规定的角度；
②稳定性校核不合格的不能使用。
2）稳定性校核的基本步骤
①进行受力分析与内力计算；
②查算桅杆截面特性数据；
③计算桅杆长细比；
④查得轴心受压稳定系数，进行稳定性计算。
【口诀：李姐比心】
【2014-Y】采用上拔式液压提升方法适宜整体吊装的构件有（ ）。
A.投影面积大，重量重的构件
B.投影面积小，提升高度高的构件
C.投影面积小，重量较轻的构件
D.提升高度高，重量较轻的构件
E.提升高度相对较低的构件
【答案】AE
【2018-Y】设备运输方案被监理单位和建设单位否定的原因何在？如何改正？
4证儿八经建造师
【答案】1）原因：设备的牵引绳直接绑扎在混凝土结构柱上。改正：直接捆绑的部位
采用大块钢板、枕木进行局部补强，并在混凝土柱四角使用木方或角钢对混凝土柱进行保护；
2）原因：牵引绳采用结构柱为受力点。
改正：须征得设计人员同意，并对承载结构进行强度和稳定性校核后实施。
【2019-Y】A公司编制的起重机安装专项施工方案中，吊索钢丝绳断脱和汽车起重机侧
翻的控制措施有哪些？
【答案】1）吊索钢丝绳断脱的控制措施有：严格检查吊索钢丝绳和卸扣的规格型号及
安全系数且满足规范要求；钢丝绳吊索捆扎起重机大梁直角处加钢制半圆护角；
2）汽车起重机侧翻的控制措施有：严禁超载、严格机械检査、打好支腿并用道木和钢
板垫实加固，确保支腿稳定、起重臂杆仰角最大不超过78°，最小不低于45°
