证儿八经建造师
一级建造师
机电工程管理与实务
基础精学
主讲老师：朱旭阳
考点：管道工厂化预制技术 ★
内容：
略
考情：

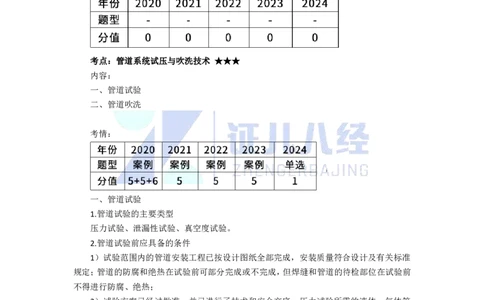

考点：管道系统试压与吹洗技术 ★★★
内容：
一、管道试验
二、管道吹洗
考情：
一、管道试验
1.管道试验的主要类型
压力试验、泄漏性试验、真空度试验。
2.管道试验前应具备的条件
1）试验范围内的管道安装工程已按设计图纸全部完成，安装质量符合设计及有关标准
规定；管道的防腐和绝热在试验前可部分完成或不完成，但焊缝和管道的待检部位在试验前
不得进行防腐、绝热；
2）试验方案已经过批准，并已进行了技术和安全交底，压力试验所需的液体、气体等
试验介质已准备充足；
3）在压力试验前，相关资料已经建设单位和有关部门复查，包括：管道元件的质量证
明文件、管道元件的检验或试验记录、管道加工和安装记录、焊接检查记录、检验 报告和
热处理记录、管道轴测图、设计变更及材料代用文件；
4）管道上的膨胀节已设置了临时约束装置或采用临时短管代替；管道上的安全阀、爆
破片及仪表元件等已经拆下或已隔离；
1证儿八经建造师
5）试验用压力表已经校验并在检验周期内，其精度不得低于1.6级，表的满刻度值应
为被测最大压力的1.5~2 倍，压力表不得少于两块；
6）管道已按试验方案进行了加固；
7）待试管道与无关系统已用盲板或其他隔离措施隔离。

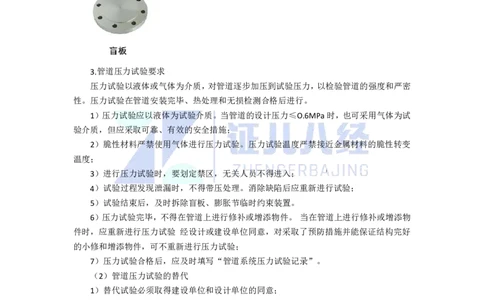

3.管道压力试验要求
压力试验以液体或气体为介质，对管道逐步加压到试验压力，以检验管道的强度和严密
性。压力试验在管道安装完毕、热处理和无损检测合格后进行。
1）压力试验应以液体为试验介质。当管道的设计压力≤O.6MPa时，也可采用气体为试
验介质，但应采取可靠、有效的安全措施；
2）脆性材料严禁使用气体进行压力试验。压力试验温度严禁接近金属材料的脆性转变
温度；
3）进行压力试验时，要划定禁区，无关人员不得进入；
4）试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验；
5）试验结束后，及时拆除盲板、膨胀节临时约束装置。
6）压力试验完毕，不得在管道上进行修补或增添物件。 当在管道上进行修补或增添物
件时，应重新进行压力试验 经设计或建设单位同意，对采取了预防措施并能保证结构完好
的小修和增添物件，可不重新进行压力试验；
7）压力试验合格后，应及时填写“管道系统压力试验记录”。
（2）管道压力试验的替代
1）替代试验必须取得建设单位和设计单位的同意；
2）当管道的设计压力＞O.6MPa，设计和建设单位认为液压试验不切实际时（例如：管
道系统设计未考虑充水载荷、生产中不允许残留微量水渍等），可按设计要求和施工技术标
准的规定以气压试验代替液压试验；
3）现场条件不允许进行管道的液压试验和气压试验时，可同时采用下述方法代替压力
试验：
①所有环向、纵向对接焊缝和螺旋焊缝应进行100％射线检测或100％超声检测；
②其他焊缝（包括管道组成件与管道支承件连接的焊缝）应进行100％的渗透检测或
100％的磁粉检测；
③应由设计单位进行管道系统的柔性分析；
2证儿八经建造师
④管道系统应采用敏感气体或浸入液体的方法进行泄漏性试验，试验要求应在设计文件
中明确规定。

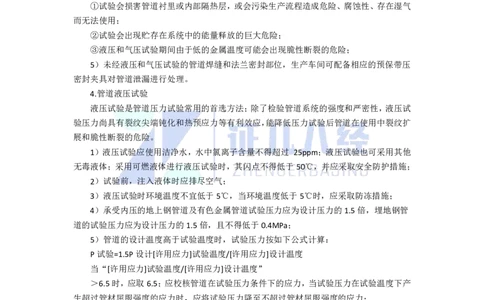

4）上述不允许进行管道液压试验和气压试验的情况有：
①试验会损害管道衬里或内部隔热层，或会污染生产流程造成危险、腐蚀性、存在湿气
而无法使用；
②试验会出现贮存在系统中的能量释放的巨大危险；
③液压和气压试验期间由于低的金属温度可能会出现脆性断裂的危险；
5）未经液压和气压试验的管道焊缝和法兰密封部位，生产车间可配备相应的预保带压
密封夹具对管道泄漏进行处理。
4.管道液压试验
液压试验是管道压力试验常用的首选方法；除了检验管道系统的强度和严密性，液压试
验压力尚具有裂纹尖端钝化和热预应力等有利效应，能降低压力试验后管道在使用中裂纹扩
展和脆性断裂的危险。
1）液压试验应使用洁净水，水中氯离子含量不得超过 25ppm；液压试验也可采用其他
无毒液体；采用可燃液体进行液压试验时，其闪点不得低于50℃，并应采取安全防护措施；
2）试验前，注入液体时应排尽空气；
3）液压试验时环境温度不宜低于5℃，当环境温度低于5℃时，应采取防冻措施；
4）承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管
道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa；
5）管道的设计温度高于试验温度时，试验压力按如下公式计算：
P试验=1.5P设计[许用应力]试验温度/[许用应力]设计温度
当“[许用应力]试验温度/[许用应力]设计温度”
＞6.5时，应取6.5；应校核管道在试验压力条件下的应力，当试验压力在试验温度下产
生超过管材屈服强度的应力时，应将试验压力降至不超过管材屈服强度的应力；
6）当管道与设备作为一个系统进行试验，管道的试验压力≤设备的试验压力时，应按
管道的试验压力进行试验；当管道试验压力＞设备的试验压力，并无法将管道与设备隔开，
以及设备的试验压力＞管道试验压力的77％时，经设计单位或建设单位同意，可按设备的
试验压力进行试验；
7）承受内压的埋地铸铁管道的试验压力，当设计压力≤0.5MPa时，应为设计压力的2
倍；当设计压力＞0.5MPa 时，应为设计压力+0.5MPa；（教材有错误）
8）位差较大的管道，应将试验介质的静压计入试验压力。液体管道的试验压力应以最
高点的压力为准，最低点的压力不得超过管道组成件的承受力；
3证儿八经建造师
9）承受外压的管道，试验压力应为内外压力之差的1.5倍，且不得低于0.2MPa；
10）液压试验应缓慢升压，待达到试验压力后，稳压 1Omin，再将试验压力降至设计
压力，稳压30min，检查压力表有无压降、管道所有部位有无渗漏和变形。
5.管道气压试验
气压试验具有释放压缩气体能量的危险，必须特别注意使气压试验时脆性破坏的可能性
降至最低，同时采取严格的安全保护措施。
1）承受内压钢管及有色金属管道的试验压力应为设计压力的1.15倍，真空管道的试验
压力应为0.2MPa；
2）试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体；
3）试验时应装设压力泄放装置，其设定压力不得高于试验压力的1.1倍；
4）试验前，应用空气进行预试验，试验压力宜为 0.2MPa；
5）试验时，应缓慢升压，当压力升至试验压力的50％时，如未发现异常或泄漏，继续
按试验压力的10％逐级升压，每级稳压3min，直至试验压力；应在试验压力下稳压10min，
再将压力降至设计压力，采用发泡剂或其他手段检验应无泄漏，停压时间应根据查漏工作需
要确定。

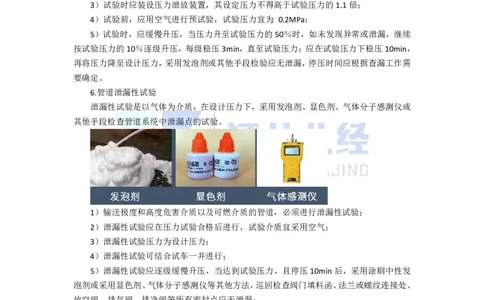

6.管道泄漏性试验
泄漏性试验是以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或
其他手段检查管道系统中泄漏点的试验。
1）输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验；
2）泄漏性试验应在压力试验合格后进行，试验介质宜采用空气；
3）泄漏性试验压力为设计压力；
4）泄漏性试验可结合试车一并进行；
5）泄漏性试验应逐级缓慢升压，当达到试验压力，且停压10min后，采用涂刷中性发
泡剂或采用显色剂、气体分子感测仪等其他方法，巡回检查阀门填料函、法兰或螺纹连接处、
放空阀、排气阀、排净阀等所有密封点应无泄漏；
6）经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验；
7）试验合格后，应及时缓慢泄压，填写试验记录。
4证儿八经建造师
7.管道真空度试验
真空度试验是对管道系统抽真空，检测管道系统在规定时间内的增压率，以检验管道系
统的严密性。
真空系统在压力试验合格后，还应按设计文件规定进行24h的真空度试验，增压率不应
大于5％。
增压率按下式计算：
