考点：吊装方案的编制与实施 ★★★
内容：
一、吊装方案编制
二、吊装方案实施
考情：

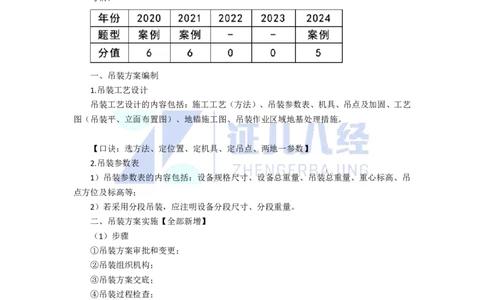

一、吊装方案编制
1.吊装工艺设计
吊装工艺设计的内容包括：施工工艺（方法）、吊装参数表、机具、吊点及加固、工艺
图（吊装平、立面布置图）、地锚施工图、吊装作业区域地基处理措施。
【口诀：选方法、定位置、定机具、定吊点、两地一参数】
2.吊装参数表
1）吊装参数表的内容包括：设备规格尺寸、设备总重量、吊装总重量、重心标高、吊
点方位及标高等；
2）若采用分段吊装，应注明设备分段尺寸、分段重量。
二、吊装方案实施【全部新增】
（1）步骤
①吊装方案审批和变更；
②吊装组织机构；
③吊装方案交底；
④吊装过程检查；
⑤试验和试吊；
⑥吊装就位和收尾。
（2）具体内容
1）吊装方案审批和变更
①吊装方案审批。编制完成的吊装方案应按规定履行审批手续；
②吊装方案变更。对吊装方案中的重大变化，如吊装方法的改变、吊装机具种类的改变
以及主要机索具和材料的代用等，吊装方案实施单位（或方案编制人）应写出书面变更申请，
并附有必要的计算和说明，上报原吊装方案批准单位和人员。待批准后，方可按变更后的内
容实施。
1证儿八经建造师
2）吊装组织机构（略）
3）吊装方案交底
①一般在施工准备阶段进行技术交底；
②吊装技术负责人或方案编制人向参与吊装的有关人员技术交底；
③方案交底以吊装方案的内容和设计图纸为依据；
④交底的重点是工程特点、吊装程序、工艺方法、技术关键和安全措施。
4）吊装过程检查
①检查工作贯彻吊装全过程，对重要的技术环节和涉及吊装安全的重大技术措施，应按
有关要求逐项检查，项项通过。隐蔽工程如埋置式地锚的施工，吊装场地的地基处理、穷实、
加固等，应在检查人员的监督下实施，并填写隐蔽工程记录。
②吊装机械和机索具除检查其完好状态外，还应对其设置是否规范进行检查。

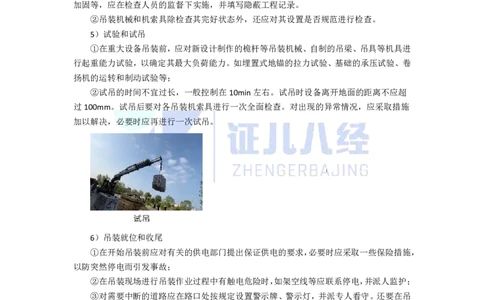

5）试验和试吊
①在重大设备吊装前，应对新设计制作的桅杆等吊装机械、自制的吊梁、吊具等机具进
行起重能力试验，以确定其最大负荷能力。如埋置式地锚的拉力试验、基础的承压试验、卷
扬机的运转和制动试验等；
②试吊的时间不宜过长，一般控制在10min左右。试吊时设备离开地面的距离不应超
过100mm。试吊后要对各吊装机索具进行一次全面检查。对出现的异常情况，应采取措施
加以解决，必要时应再进行一次试吊。
6）吊装就位和收尾
①在开始吊装前应对有关的供电部门提出保证供电的要求，必要时应采取一些保险措施，
以防突然停电而引发事故；
②在吊装现场进行吊装作业过程中有触电危险时，如架空线等应联系停电，并派人监护；
③对需要中断的道路应在路口处按规定设置警示牌、警示灯，并派专人看守。还要在吊
装现场设置警界区域，发放吊装工作证，禁止无关人员进入，以防不测；
④设备就位后，立即进行找正定位及地脚螺栓的紧固；
⑤在拆除吊装机具时，如大型桅杆系统的拆除等，仍应按吊装方案的工艺方法进行，以
保证收尾阶段的安全。
【2024-Y】风电机组中的机舱吊装前应计算哪些主要参数？
【答案】应计算的吊装参数：设备规格尺寸、设备总重量、吊装总重量、重心标高、吊
点方位及标高等。
2证儿八经建造师
【例题】重大设备吊装前应进行的起重能力试验不包括（ ）。
A.自制的吊梁试验
B.地锚的拉力试验
C.钢丝绳拉力试验
D.基础的承压试验
【答案】C
【例题】下列不需要进行吊装方案变更的是（ ）。
A.吊装方法改变
B.吊装机具种类改变
C.主要机索具改变
D.设备到货时间改变
【答案】D

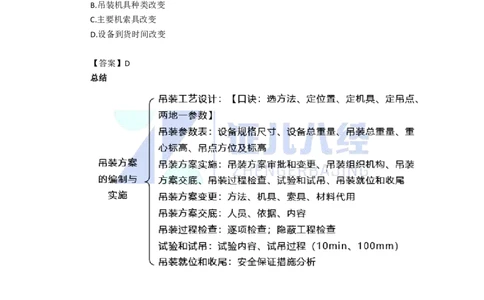

总结
