4.7.3 金属球罐安装技术
1.球形罐的构造及形式
1）球形罐的构造
球形罐由球罐本体、支座（或支柱）及附件组成。球罐本体为由球壳板拼焊而成的圆球形容器，为球形罐的承压部分。球
形罐的支座常为由多根钢管制成的柱式支座，以赤道正切柱式最普遍。球罐的附件有外部扶梯、阀门、仪表。
8
7
1

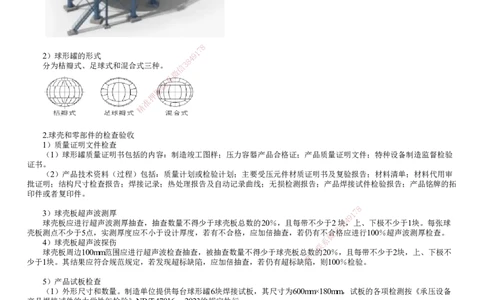

2）球形罐的形式 9
4
8
分为桔瓣式、足球式和混合式三种。 信 3
微
系
联
题
押
准
精
2.球壳和零部件的检查验收
1）质量证明文件检查
（1）球形罐质量证明书包括的内容：制造竣工图样；压力容器产品合格证；产品质量证明文件；特种设备制造监督检验
证书。
（2）产品技术资料（过程）包括：质量计划或检验计划；主要受压元件材质证明书及复验报告；材料清单；材料代用审
批证明；结构尺寸检查报告；焊接记录；热处理报告及自动记录曲线；无损检测报告；产品焊接试件检验报告；产品铭牌的拓
印件或者复印件。
8
3）球壳板超声波测厚 1 7
9
球壳板应进行超声波测厚抽查，抽查数量不得少于球壳板总数的20％，且每带不少于2 块8 4 ，上、下极不少于1块。每张球
3
信
壳板测点不少于5点，实测厚度应不小于设计厚度，若有不合格，应加倍抽查，若仍有不微合格应进行100％超声波测厚检查。
4）球壳板超声波探伤 系
联
球壳板周边100mm范围应进行超声波检查抽查，被抽查数量不得少于球壳板总数一的20％，且每带不少于2块，上、下极不
唯
少于1块。其结果应符合规范规定，若发现超标缺陷，应加倍抽查，若仍有超标缺陷，则100％检验。
5）产品试板检查
（1）外形尺寸和数量。制造单位提供每台球形罐6块焊接试板，其尺寸为600mm×180mm，试板的各项检测按《承压设备
产品焊接试件的力学性能检验》NB/T 47016— 2023的规定执行。
（2）标识和材质证明书。试板材料与球罐材料应具有相同标准、相同牌号、相同厚度和相同热处理状态。试板的坡口形
式与球壳板相同。
3.球形罐组装
1）散装法
（1）散装法是以单块球壳板（或几块球壳板）为最小组装单元的组装方法。
（2）散装法组装施工程序（5带球形罐）：支柱和赤道板组对→赤道带板组装→中心柱安装→下温带板组装→上温带板组
装→中心柱拆除→下极板组装→上极板组装→内外脚手架搭设→调整及组装质量总体检查。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）分带组装法
（1）分带组装法是在现场的一个平台或一个大平面上，按照赤道带，上、下温带，上、下极板等分别组对并焊接成环
带，然后把各环带组装成球罐的方法。
4.焊接要求
（1）焊接程序：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊坡口深度小的一侧。
（2）焊工应对称分布、同步焊接；在同等时间内超前或滞后的长度不宜大于500mm；焊条电弧焊的第一层焊道应采用分
段退焊法；多层多道焊时，每层焊道引弧点宜依次错开25～50mm。

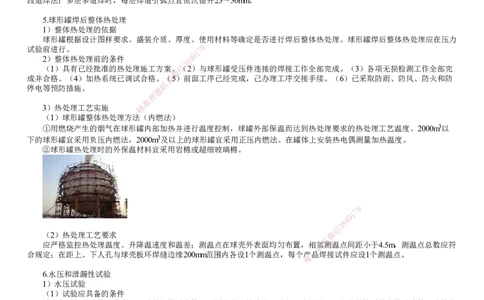

5.球形罐焊后整体热处理
1）整体热处理的依据
球形罐根据设计图样要求、盛装介质、厚度、使用材料等确定是否进行焊后整体热处理。球形罐焊后整体热处理应在压力
试验前进行。 7 8
1
9
2）整体热处理前的条件
8
4
3
（1）具有已经批准的热处理施工方案。信（2）与球形罐受压件连接的焊接工作全部完成。（3）各项无损检测工作全部完
微
成并合格。（4）加热系统已调试合格。系（5）前面工序已经完成，己办理工序交接手续。（6）已采取防雨、防风、防火和防
联
停电等预防措施。 题
押
准
3）热处理工艺实施 精
（1）球形罐整体热处理方法（ 内燃法）
①用燃烧产生的烟气在球形罐内部 加热并进行温度控制，球罐外部保温而达到热处理要求的热处理工艺温度。2000m3以
下的球形罐宜采用负压内燃法，2000m3及 以上的球形罐宜采用正压内燃法。在罐体上安装热电偶测量加热温度。
②球形罐热处理时的外保温材料宜采用岩 棉或超细玻璃棉。
8
9
1
7
8
4
信
3
（2）热处理工艺要求 微
系
应严格监控热处理温度、升降温速度和温差；测温点在球壳外表面均 匀布置，相联邻测温点间距小于4.5m，测温点总数应符
合规定；在距上、下人孔与球壳板环焊缝边缘200mm范围内各设1个测温点 ，每个
唯
产 一 品焊接试件应设1个测温点。
6.水压和泄漏性试验
1）水压试验
（1）试验应具备的条件
球罐和零部件焊接工作全部完成并经检验合格；需要热处理的球罐，已经完成热处理，产品焊接试件经检验合格；支柱找
正和拉杆调整完毕，需要二次灌浆的基础，二次灌浆已经达到强度要求；在球罐顶部和底部便于观察位置安装2块量程相同、
校验合格的压力表，压力表精度不低于1.6级，试验压力以顶部压力表读数为准。
试验压力50％，10→设计压力，10→试验压力，30
2）泄漏性试验
（1）试验条件：
球罐需经水压试验合格后方可进行泄漏性试验；泄漏性试验分为气密性试验、氨检漏试验、卤素检漏试验和氦检漏试验，
应按照设计文件规定和要求进行泄漏性试验；气密性试验所用气体为干燥的洁净空气、氮气或其他惰性气体；气密性试验压力
为球罐的设计压力。
试验压力50％，5→试验压力，10
