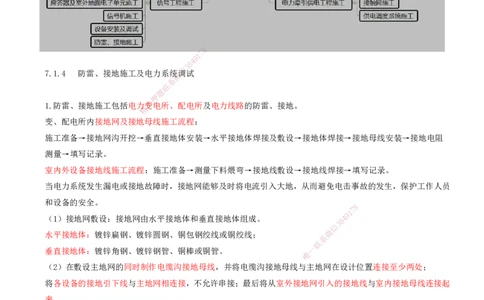

7.1.4 防雷、接地施工及电力系统微调试
系
联
题
押
1.防雷、接地施工包括电力准变电所、配电所及电力线路的防雷、接地。
精
变、配电所内接地网及接地母线施工流程：
施工准备→接地网沟开挖→垂直接地体安装→水平接地体焊接及敷设→接地体焊接→接地母线安装→接地电阻
测量→填写记录。
室内外设备接地线施工流程：施工准备→测量下料煨弯→接地线敷设→接地线焊接→填写记录。
当电力系统发生漏电或接地故障时，接地网能够及时将电流引入大地，从而避免电击事故的发生，保护工作人员
和设备的安全。
8
7
1
9
（1）接地网敷设：接地网由水平接地体和垂直接地体组成。 4
8
3
信
微
水平接地体：镀锌扁钢、镀锌圆钢、铜包钢绞线或铜绞线；
系
联
垂直接地体：镀锌角钢、镀锌钢管、铜棒或铜管。 一
唯
（2）在敷设主地网的同时制作电缆沟接地母线，并将电缆沟接地母线与主地网在设计位置连接至少两处；
将各设备的接地引下线与主地网相连接，不允许串接；最后将从室外接地网引入的接地线与室内接地母线连接起
来。
2.防雷装置施工包括避雷针、避雷器、浪涌保护器、避雷引下线的安装。
浪涌保护器：抑制线路中浪涌（过电压），保护电子设备（如监控、自动化系统）。
避雷引下线：将避雷针或避雷器接闪的雷电流安全导入接地网。
4.电力系统调试
电力系统调试包括变、配电所受电启动、电力贯通线路受电和配合调试施工。
（1）变、配电所受电启动程序
对每台变压器应进行5次冲击合闸试验
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
对变压器进行第一次冲击后，持续时间10min，变压器应无异常，然后手动分闸。（测变压器）
第二、三、四次冲击时，持续时间宜为5min，分别模拟保护动作分闸。（测继电保护装置等）
变压器第五次冲击后手动分闸
冲击合闸试验：其目的是验证变压器绝缘性能、机械结构及继电保护装置的可靠性。
无功补偿装置的冲击合闸试验应进行三次，每次间隔5min。
第一、第二次冲击后，可模拟保护动作分闸，第三次冲击后手动分闸。
模拟保护动作分闸是通过人为触发保护装置动作信号，强制断路器分闸，模拟变压器运行中突发故障（如短路、
过载）的场景。

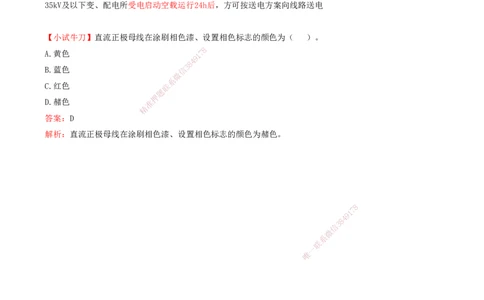

35kV及以下变、配电所受电启动空载运行24h后，方可按送电方案向线路送电
【小试牛刀】直流正极母线在涂刷相色漆、设置相色标志的颜色为（ ）。
8
A.黄色 1 7
9
4
8
3
B.蓝色 信
微
系
C.红色 联
题
押
D.赭色 准
精
答案：D
解析：直流正极母线在涂刷相色漆、设置相色标志的颜色为赭色。
